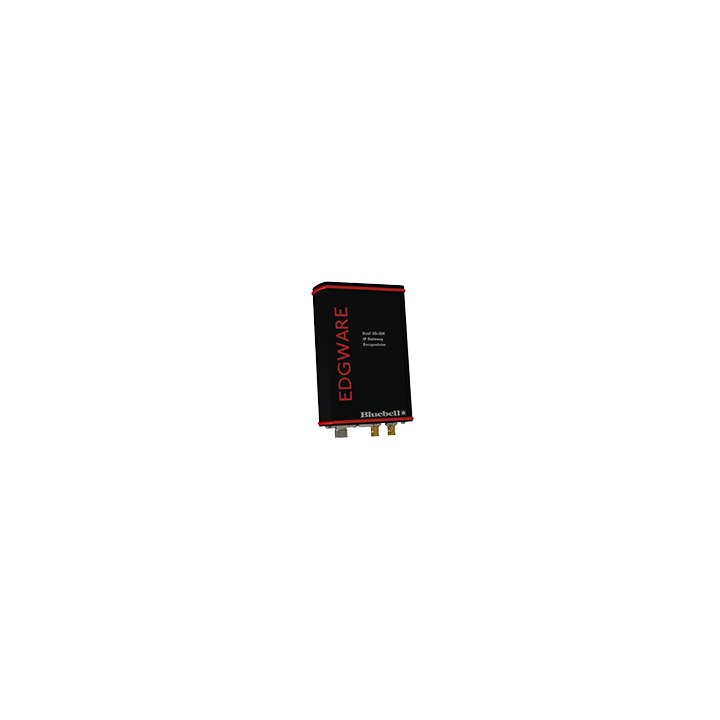

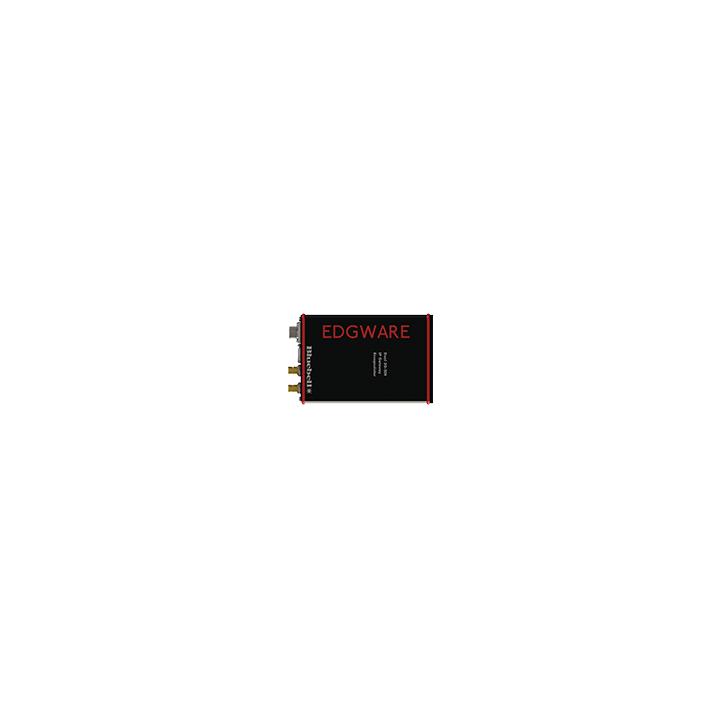

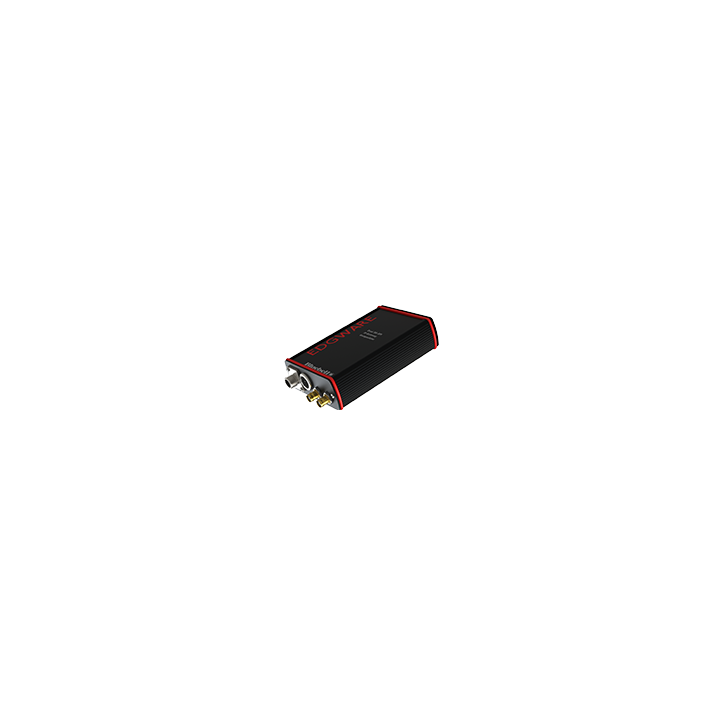

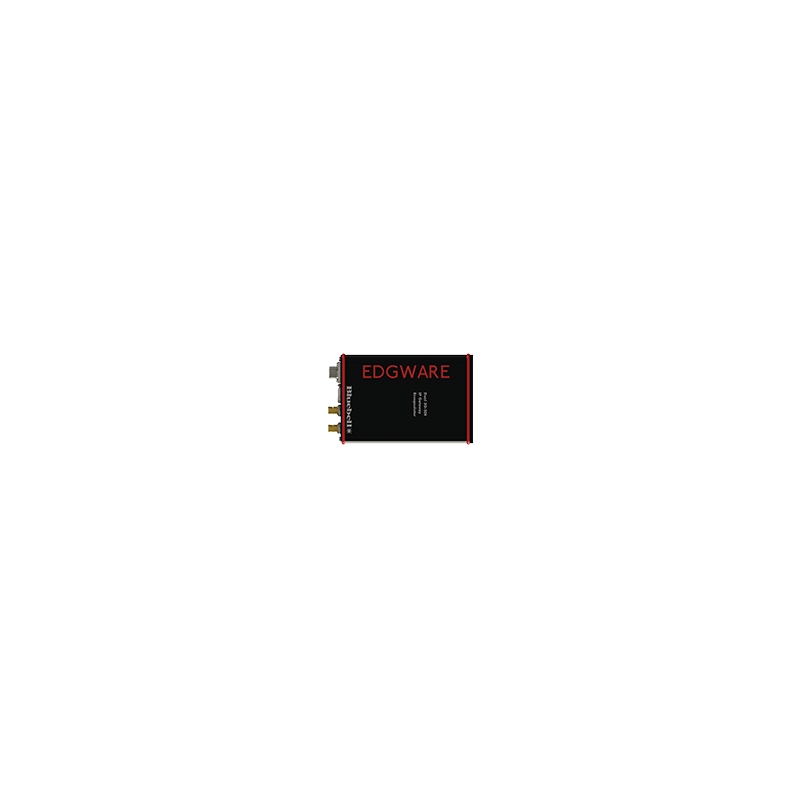

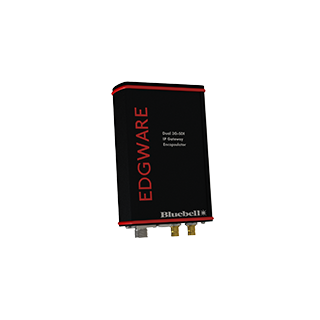

Tragbare, autonome und robuste Entkapsulungsschnittstelle. Ein SD-SDI-, HD-SDI- oder 3G-SDI-Kanal (doppelter Ausgang) wird über Multimode-Faser auf Neutrik OpticalCON DUO aus dem IP-Netzwerk entkapselt. Unterstützt SMPTE 2022-6, SMPTE 2022-7 und SMPTE ST2110. Stromversorgung über 12V-Eingang auf XLR-4. Netzteil inklusive.
... mehr erfahren
Visuals Preis
3.746,70 CHF o. MwSt.

4.050,18 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

Tragbare Autonome Verstärkte Bluebell Encapsulator-Schnittstelle
Tragbare Autonome Verstärkte Decapsulator-Schnittstelle.

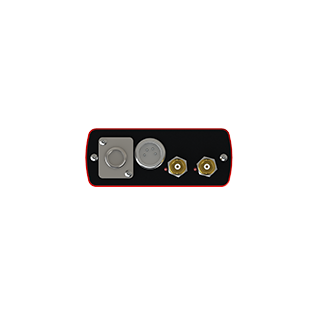

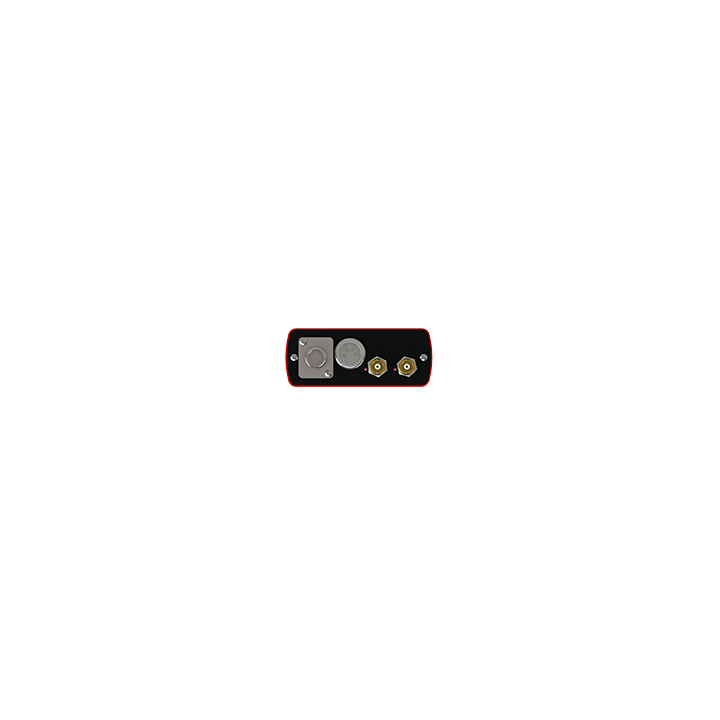

Ein einzelner Kanal von SD-SDI, HD-SDI oder 3G-SDI (doppelter Ausgang) wird vom IP-Netzwerk über eine Multimode-Faser an Neutrik OpticalCON DUO dekapselt.
Unterstützt SMPTE 2022-6, SMPTE 2022-7 und SMPTE ST2110.
Stromversorgung über 12V-Eingang an XLR-4.
Netzteil im Lieferumfang enthalten.
Encapsulator und Decapsulator 3G-SDI zu IP Edge-Gerät Vorläufiges Datenblatt Edgware von Bluebell Encapsulator und Decapsulator 3G-SDI zu IP Das Edgware Encapsulator-Modul ist ein einfaches aber sehr leistungsfähiges Edge-Gerät, das zwischen der Broadcast-Welt und IP-Netzwerken steht.
Ein einzelner Kanal von SD-SDI, HD-SDI oder 3G-SDI wird in IP-Pakete eingekapselt und über Standard-10G-Netzwerke multicast gesendet.
Eine einfache grafische Benutzeroberfläche ermöglicht es Benutzern, zwei IP-Adressen zu konfigurieren, und die Einheit überträgt unkomprimiertes Video zwischen ihnen.
Mit dem unterbrechungsfreien Übertragungsprotokoll kommt Ihr Live-Content unbeeinträchtigt an.
Dieser Encapsulator arbeitet mit dem Edgware Decapsulator unter Verwendung von SMPTE 2022-6 mit einer Option für SMPTE2022-7, die demnächst verfügbar sein wird.
Diese Einheit unterstützt AIMS, AMWA und NMOS.
TR03 und ST2110 sind derzeit in der Entwicklung.



Spezifikation



Elektrischer Eingang



Normen

SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 297M, DVB-ASI

Entzerrung

Automatisch bis zu 100 m @ 3 Gb/s
Automatisch bis zu 200 m @ 1,485 Gb/s
Automatisch bis zu 300 m @ 270 Mb/s
Equalizer und Reclocking können umgangen werden, um Datenraten bis zu 50 Mb/s zu unterstützen.

Anschluss

BNC 75 Ohm nach IEC 60169-8 Änderung 2

Rückflussdämpfung

> 15 dB @ 1,485 Gb/s

Elektrischer Ausgang



Anschluss

BNC 75 Ohm nach IEC 60169-8 Änderung 2

Rückflussdämpfung

> 15 dB @ 1,485 Gb/s

Polarität

Nicht invertierend

Signalpegel

l 800 mV +/- 10%

DC-Offset

0 +/- 0,5 V

Jitter

<0,15 UI entzerrte Leitung

Format

Aktiver Loop-Ausgang

Optischer Ausgang



Anschluss

1 x Standard LC-Buchse pro Kanal

Wellenlänge

850 nm Multimode

Empfindlichkeit

> -25,0 dBm @ 3 Gb/s
> -25,5 dBm @ 1,485 Mb/s
> -26,0 dBm @ 270 Mb/s

Max. Eingangsleistung

> -1 dBm

Datenrate

270Mb/s ; 1,485Mb/s, 3Gb/s

IP-Schnittstelle



Anschluss

LC Duplex

Schnittstelle:

SFP Duplex Multimode, Ethernet 10G

Kapselung:

SMPTE2022-6, SMPTE2022-7, ST2110, TR03

Kompatibilität

10GBase SFP+ 10G, 10GBase-LR, SFF-8431
SFP+, MSA

Allgemeine Kartenspezifikationen

Tiefe:

165 mm

Breite:

110 mm 4HP

Höhe:

45 mm (3RU)

Gewicht:

100 g

Betriebstemperatur:

-30 bis +70 ºC

Leistung:

3 W

Konformität



EMI/RFI:

Konform zu 89/336/EWG, EN55022B,

Elektrisch:

Konform zu EN61000-6-1, EN61000-6-2,

Lasersicherheit

Konform zu Klasse 1 Laserprodukt 24 CFR 1040.10 & 1040.11

RoHS:

Konform zur Richtlinie 2002/95/EG

Optischer Ausgang



Anschluss

1 x Standard LC-Buchse pro Kanal
