16 Mikrofon-/Line-Eingänge + 1 Stereo-Line-Eingang, digitales Rackmount-Mischpult mit 16 Ausgängen, 40 + 2 Stereo und 2 Returns, 20 AUX-Busse + Stereo + Sub, 8 DCA-Gruppen
... mehr erfahren
Visuals Preis
2.014,74 CHF o. MwSt.

2.177,93 CHF Inkl. MwSt

Herstellerpreis 2 583,00 CHF zzgl. MwSt.
1 Stück auf Lager
  • Lieferung
    • Verfügbar, wird heute versandt
  • Abholung im Geschäft
    • Genf, Abholung innerhalb von 1 Stunde möglich
    • Zürich, Abholung innerhalb von 24 Stunden möglich

Yamaha Digital-Mischpult

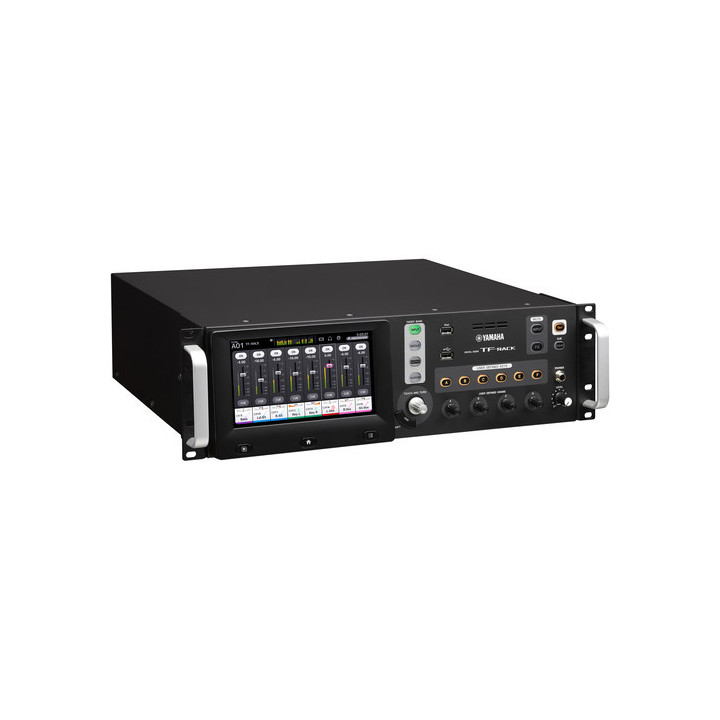

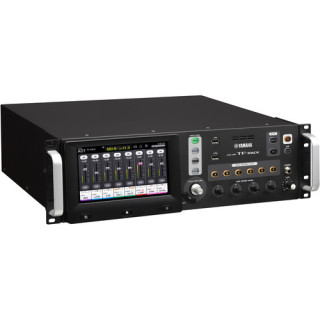

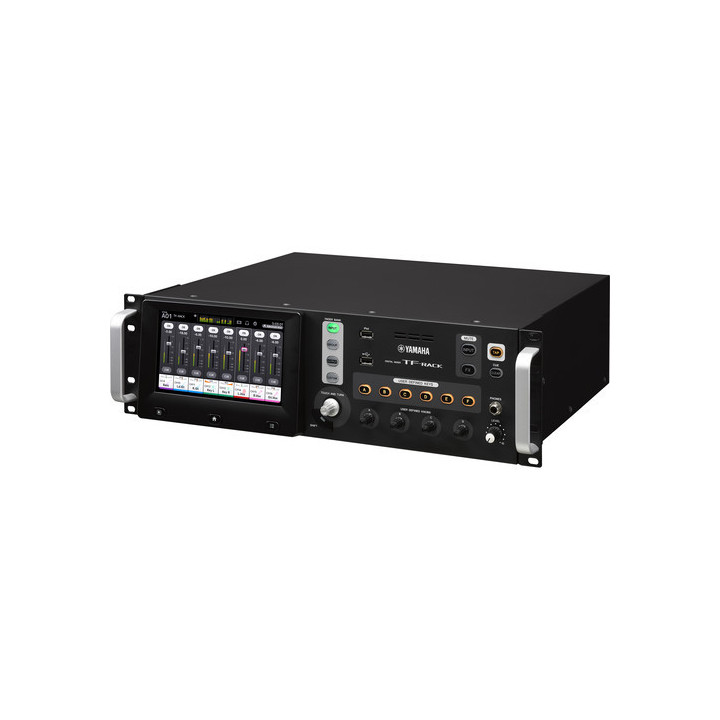

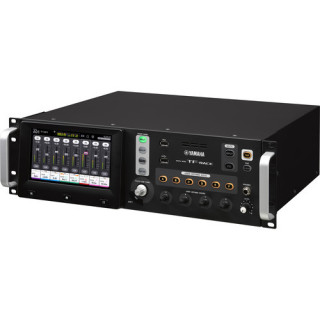

Das Yamaha TF-Rack ist ein rackmontierbares digitales Audio-Mischpult mit Touchscreen-Display und ist durch Hinzufügen des optionalen Tio1608-D I/O-Racks auf bis zu 40 Eingangskanäle erweiterbar. Das TF-Rack, ideal für eine Vielzahl von Live-Sound-Verstärkungsszenarien, kann auch für Live-Aufnahmen verwendet werden und bietet 34x34-Kanal-Digitalaufnahme und -Wiedergabe über USB 2.0 mit einem Computer und Ihrer bevorzugten DAW-Software sowie 2x2-Kanal-Aufnahme und -Wiedergabe mit jedem USB-Speichergerät.
Das TF-Rack-Mischpult selbst bietet 16 analoge XLR/TRS-Kombi-Mic/Line-Eingänge mit 48V Phantomspeisung sowie einen analogen RCA-Stereo-Line-Eingang und 16 analoge XLR-Ausgänge. Jeder Kombi-Eingangskanal verfügt über einen abrufbaren D-PRE Mikrofonvorverstärker sowie EQ und zwei Dynamikprozessoren. Darüber hinaus bietet das Mischpult acht leistungsstarke FX-Prozessoren mit Presets von Hall und Delay bis hin zu Modulationseffekten wie Flanger und Chorus sowie Utility-Verarbeitung wie 3-Band-Multiband-Kompression. Das TF-Rack wird mit Steinbergs Nuendo Live für fortgeschrittene Mehrspuraufnahmen und virtuelle Soundcheck-Möglichkeiten geliefert.
Funktionen
16 Mic/Line + 1 Stereo-Line-Eingang, 16-Ausgang. Intuitives und reibungsloses All-in-One Rack-Style Digital-Mischpult
- All-in-One Misch- und Verarbeitungsfähigkeit für kleine bis mittlere Live-Sound, Firmenveranstaltungen, Installationen und mehr
- Packt intuitive Benutzeroberfläche, natürlichen Bedienungsablauf, digitale Effekte/Verarbeitungseinheiten und viele Abkürzungen zu großartigem Sound in eine kompakte, tragbare Rack-Einheit
Szenen-Speicher, der Mischeinstellungen für sofortigen Abruf speichert
- 200 Szenen (Bank A und Bank B)
- Einige Szenen sind vorprogrammiert, um Benutzern einen Vorsprung mit den aktivierten 1-Knopf-COMP- und 1-Knopf-EQ-Reglern für die einfachste mögliche Bedienung zu geben
- Szenen mit deaktivierten 1-Knopf-Funktionen für erfahrene Techniker, die möglicherweise einem etablierten Verfahren folgen möchten
- Bänke sind großartig für die Organisation verschiedener Arten von Szenen: eine für Szenen, die nach Musiktyp kategorisiert sind, und die andere nach Veranstaltungstyp
1-Knopf-COMP & 1-Knopf-EQ
- Ein einziger Knopf zum Einstellen des idealen Sounds
- Verfeinerte Funktionalität ermöglicht schnellen Zugriff auf mehrere Parameter über einen einzigen Knopf
- Sowohl der 1-Knopf-COMP als auch der 1-Knopf-EQ bieten schnellen Zugriff auf die vollständigen Kompressor- und EQ-Anzeigen, sodass Sie Einstellungen nach Bedarf fein abstimmen können
QuickPro-Presets bieten sofortigen Zugriff auf professionelle Sound-Setups
- Eine Auswahl optimierter QuickPro-Presets für eine Vielzahl von Mikrofonen und Ausgabegeräten durch Zusammenarbeit mit angesehenen Ingenieuren und großen Mikrofonherstellern wie Audio-Technica, Sennheiser und Shure
- Eingangskanäle: Mehr als 100 Presets, die von Gesang bis zu Schlagzeug-Sets reichen
- Presets wurden unter Verwendung einer Vielzahl von tatsächlichen Mikrofonen und Instrumenten präzise abgestimmt
- Ausgangskanäle: Presets für eine Vielzahl von Lautsprechersystemen und In-Ear-Monitoren mit mehreren Variationen, die an verschiedene Umgebungen und Raumgrößen angepasst sind
Eine natürliche Klanggrundlage mit zusätzlicher kreativer Freiheit
- Schaltkreise und einzelne Komponenten wurden neu bewertet und bei Bedarf neu gestaltet, um reinen, natürlichen Klang zu erzielen
- Solide Klanggrundlage wird durch eine aktualisierte Auswahl an leistungsstarken Prozessoren und Effekten unterstützt
- Eingangs- und Ausgangskanalverarbeiter wie EQ, Gates und Kompressoren werden durch acht Prozessoren ergänzt, die ein breites Spektrum an kreativen Möglichkeiten bieten
Abrufbare D-Pre Mikrofonvorverstärker
- Der Schaltkreis basiert auf einer diskreten invertierten Darlington-Paar-Konfiguration, die eine saubere, präzise Verstärkung mit konstant niedrigem Rauschen und Verzerrung bei allen Signalpegeln erreicht
- Der D-PRE-Vorverstärker wurde mit einem flachen, breiten Frequenzgang entwickelt, der den Ton und die Nuancen des Originalklangs beibehält, sodass die Essenz der Kunst des Künstlers intakt bleibt
Leistungsstarke Verarbeitungs-/Effekteinheiten
- SPX-Prozessoren mit 19 Programmen
- Delay und Hall
- Modulation: Flanger und Chorus
- Multiband-Kompression
Anwendungen, die nahtlos mit dem Mischpult zusammenarbeiten
- TF Editor erleichtert Offline-Bearbeitung plus Showtime-Steuerung
- Bietet eine vollständige Oberfläche für Offline-Bearbeitung und Einrichtung von TF-Konsolen, mit Szenen- und Preset-Verwaltungsfunktionen plus bequemer Tastatureingabe von Kanalnamen
- Kann online gleichzeitig mit den TF StageMix- und MonitorMix-Anwendungen verwendet werden
- Windows 8 PC mit Multi-Touch-Bildschirm kann die gleichen Gesten wie auf dem Mischpult selbst verwenden
- Bei Verwendung von WLAN kann ein PC als praktisches Fernmischgerät fungieren
- Bis zu drei Geräte, die TF Editor oder StageMix ausführen, können gleichzeitig verbunden werden
TF StageMix für drahtloses Mischen
- iPad-Anwendung, die drahtlose Steuerung von TF-Serien-Mischpulten ermöglicht und Fernmischen von Zuschauersitzen, vor Bühnenmonitoren oder jeder anderen Hörposition erlaubt
- Für ähnliche Bedienung und Ablauf wie das Mischpult-Display konzipiert
- Kann als Erweiterung der eigenen Schnittstelle des Mischpults verwendet werden
Persönliches Monitoring mit MonitorMix
- Ermöglicht individuelles drahtloses AUX-Mischen von bis zu 10 iPhone-, iPad- oder iPod touch-Geräten gleichzeitig
- Jeder Performer kann bequeme Kontrolle über die ihm zugewiesenen AUX-Busse haben, ohne sich mit komplexen Einstellungen oder Parametern befassen zu müssen
- Erstellen Sie persönliche Gruppeneinstellungen für noch einfachere Anpassung, wie z.B. alle Pegel auf einem Fader

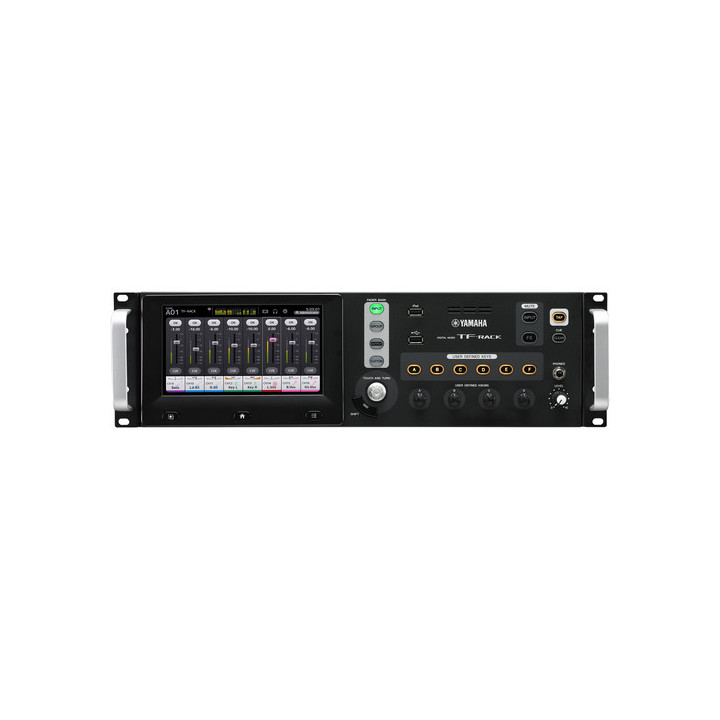

Intuitive Benutzeroberfläche optimiert für Touch-Panel-Bedienung
- Touch-Bedienung für intuitive Kontrolle
- Verfeinert für die reibungsloseste mögliche Bedienung über Touch-Panel-Steuerung
- Bietet einen reibungslosen Workflow, der in jeder Mischsituation von Vorteil sein kann
- Speziell für einfache, direkte Zugänglichkeit entwickelt, mit einem Layout, das den natürlichsten, effizientesten Mischvorgang fördert
- Touch-Panel-Bedienung ist so einfach wie das Formen des Klangs mit den Fingerspitzen
Touch & Turn-Knopf bietet zusätzliche Kontrollpräzision
- Wenn Sie zusätzliche Präzision für eine feine EQ- oder andere Anpassung benötigen, ist der physische Touch & Turn-Knopf immer direkt neben dem Touch-Panel verfügbar
- Vier benutzerdefinierte Knöpfe unterhalb des Panels, die zugewiesen werden können, um Kompressor-Schwellenwert, EQ-Verstärkung oder andere Parameter zu steuern, auf die Sie schnellen, direkten Zugriff beim Mischen benötigen
- Knöpfe beeinflussen immer den aktuell ausgewählten Kanal

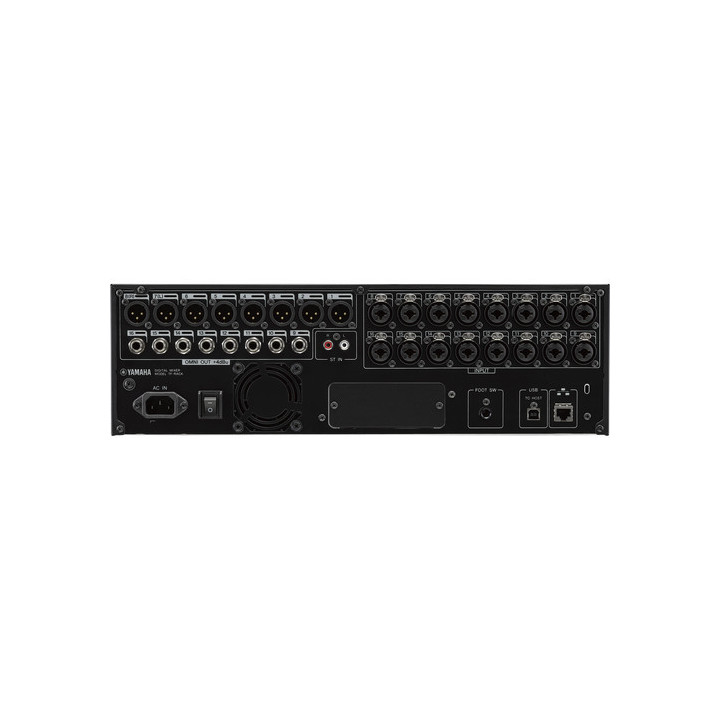

Vielseitige Konnektivität für eine breite Palette von Anwendungen
- 16 Mic/Line + 1 Stereo-Line-Eingänge und 16 Ausgänge in seinem kompakten Gehäuse
- Steckplatz zur Montage der optionalen Erweiterungskarte NY64-D
- Plug'n Play Dante Stagebox-Lösung
- Tio1608-D ist ein Dante-ausgestattetes I/O-Rack mit 16 Mikrofon-/Line-Eingängen und 8 Line-Ausgängen
- Fügen Sie bis zu drei Tio1608-D I/O-Racks hinzu




Technische Daten



Mischpult

Eingangskanäle: 40 (32 mono + 2 stereo + 2 return)
Aux-Busse: 20 (8 mono + 6 stereo)
Stereo-Busse: 1
Sub-Busse: 1
Eingangskanal-Funktionen: 8 DCA-Gruppen

I/O

Eingänge: 16 Mic/Line (XLR/TRS-Kombibuchse) + 1 Stereo-Line (Cinch)
Ausgänge: 16 (XLR)
Erweiterungssteckplätze: 1

DSP

8 Effekte + 10 GEQ

USB

34 x 34 USB-Audiointerface, 2-Spur-Aufnahme über USB-Speichergerät

Abtastfrequenz

48 kHz, intern

Signalverzögerung

Weniger als 2,6 ms, Eingang zu Omni Out, Fs=48 kHz

Gesamte harmonische Verzerrung

Weniger als 0,05% 20 Hz - 20 kHz @ +4 dBu in 600 Ohm, Eingang zu Omni Out, Eingangsverstärkung = min. (gemessen mit einem -18 dB/Oktave Filter @ 80 kHz)

Frequenzgang

+0,5, -1,5 dB 20 Hz - 20 kHz, bezogen auf +4 dBu Ausgang @ 1 kHz, Eingang zu Omni Out

Dynamikbereich

110 dB typ., DA-Wandler, 108 dB typ., Eingang zu Omni Out, Eingangsverstärkung = min

Rauschen

Äquivalentes Eingangsrauschen: -128 dBu typ., Eingangsverstärkung = max. (gemessen mit A-Bewertungsfilter)
Restausgangsrauschen: -85 dBu, ST-Master aus (gemessen mit A-Bewertungsfilter)

Übersprechen

-100 dB (gemessen mit einem -30 dB/Oktave Filter @ 22 kHz), benachbarte Eingang/Omni Out Kanäle, Eingangsverstärkung = min

Stromversorgung

100 - 240 VAC 50/60 Hz

Stromverbrauch

85 W

Analoge Eingänge

Eingangsanschlüsse: Eingang 1-16, ST In 1,2
Verstärkung: -6 dB / +66 dB (Eingang 1-16)
Lastimpedanz: 7,5 kOhm (Eingang 1-16); 10 kOhm (ST In 1,2)
Für die Verwendung mit Nennwert: 50 - 600-Ohm Mikrofone oder 600-Ohm Leitungen (Eingang 1-16); 600-Ohm Leitungen (ST In 1,2)
Empfindlichkeit: -82 dBu (61,6 μV), -10 dBu (245 mV) (Eingang 1-16); -30 dBV (31,6 μV) (ST In 1,2)
Nennwert: -62 dBu (0,616 mV), +10 dBu (2,45 V) (Eingang 1-16); -10 dBV (316 mV) (ST In 1,2)
Max. vor Übersteuerung: -42 dBu (6,16 mV), +30 dBu (24,5 V) (Eingang 1-16); +10 dBV (3,16 V) (ST In 1,2)
Anschluss: Combo-Buchse (XLR-3-31-Typ oder TRS-Klinke) symmetrisch (Eingang 1-16); Cinch-Buchse unsymmetrisch (ST In 1,2)

Analoge Ausgänge

Ausgangsanschlüsse: Omni Out 1-16, Kopfhörer
Quellimpedanz: 75 Ohm (Omni Out 1-16); 100 Ohm (Kopfhörer)
Für die Verwendung mit Nennwert: 600-Ohm Leitungen (Omni Out 1-16); 40 Ohm (Kopfhörer)
GAIN-Schalter: +24 dBu Position (Standard) (Omni Out 1-16)
Nominaler Ausgangspegel: +4 dBu (1,23 V) (Omni Out 1-16); 3 mW (Kopfhörer)
Max. Ausgangspegel vor Übersteuerung: +24 dBu (12,3 V) (Omni Out 1-16); 75 mW (Kopfhörer)
Anschluss: XLR-3-32-Typ symmetrisch (Omni Out 1-16); Stereo-Klinkenbuchse (TRS) unsymmetrisch (Kopfhörer)

Digitaler Ein-/Ausgang

Anschlüsse: USB (zum Host), iPad
Format: USB
Datenlänge 24-Bit (USB zum Host)
Audio: 34-Kanal-Eingang / 34-Kanal-Ausgang, PCM (USB zum Host); Wiedergabe: MP3- oder WAV-Dateidaten / Aufnahme: WAV-Dateidaten (iPad)
Anschluss: USB (B-Typ) (USB zum Host); USB (A-Typ) (iPad)

Steuer-I/O

Anschlüsse: Netzwerk, Fußschalter
Format: IEEE802.3 (Netzwerk)
Level: 10Base-T/100Base-TX (Netzwerk)
Anschluss: RJ-45 (Netzwerk); TS-Klinke (Fußschalter)

Abmessungen (B x H x T)

48,0 x 13,2 x 40,9 cm

Nettogewicht

9,2 kg
