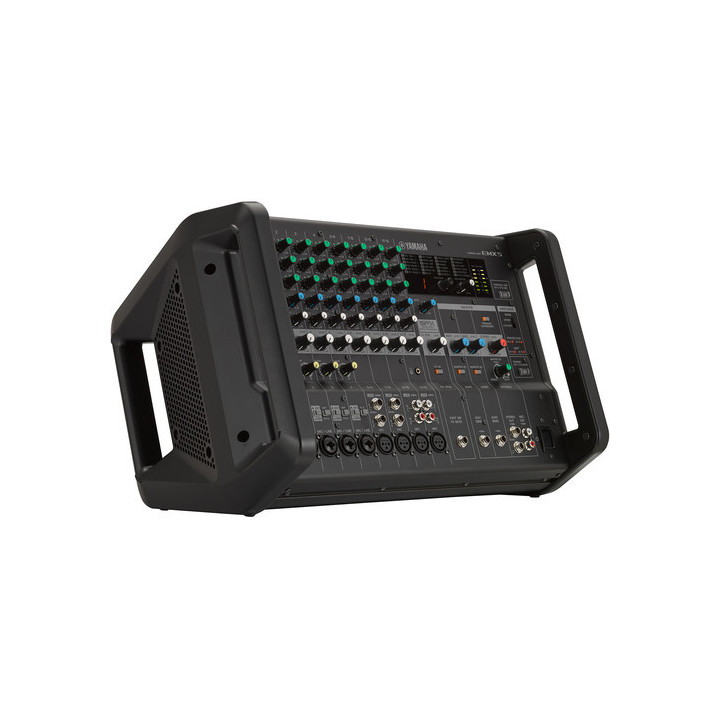

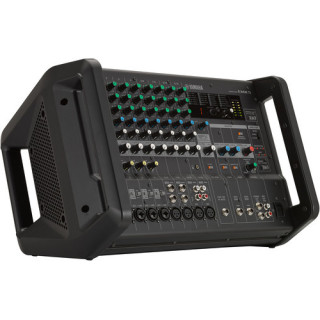

Yamaha EMX5 - Portable Mixer, 12 Ch, 2 x 630W
757,22 CHF Inkl. MwSt
-
Lieferung
- Versand in 1 bis 2 Wochen
-
Abholung im Geschäft
- Verfügbar in 1 bis 2 Wochen

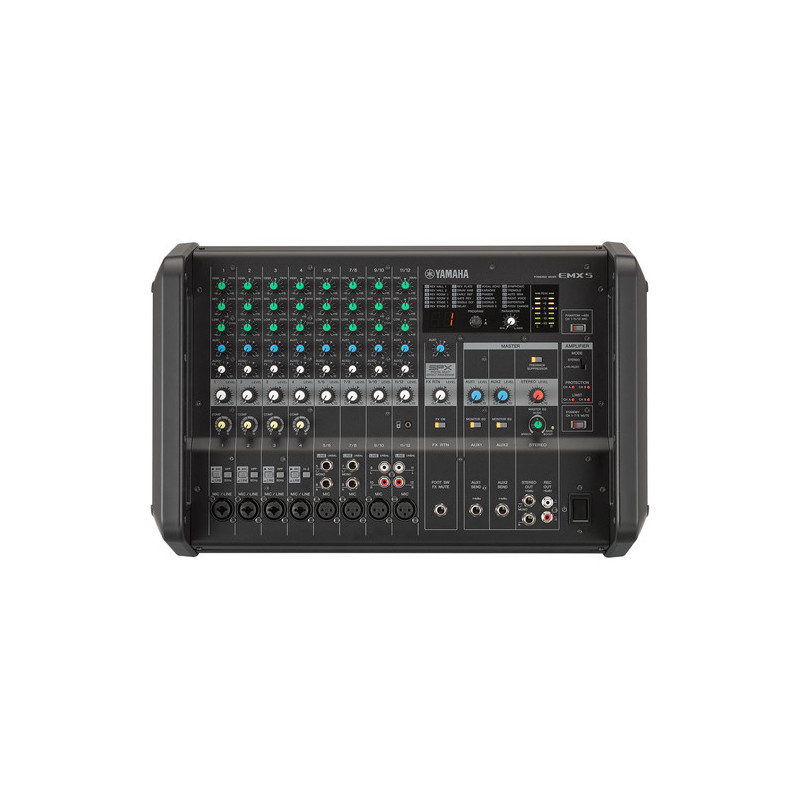

Das Yamaha EMX 5 ist ein verstärktes 12-Kanal-Mischpult mit einem integrierten 1260W-Verstärker, acht Mikrofon-/Leitungseingängen, vier Stereo-Leitungseingängen und zwei Aux-Sends. Das Mischpult verfügt über einen Hi-Z-Gitarreneingang an Kanal vier, und jeder Kanal bietet einen 3-Band-Equalizer zur Anpassung des Klangs. Die Kanäle 1-4 bieten XLR-1/4"-Combo-Buchsen. Die Kanäle 5 bis 12 bieten Mono-XLR-Eingänge, wobei die Kanäle 5-8 1/4"-Eingänge und 9-12 einen zusätzlichen Satz Stereo-RCA-Eingänge bieten. Die Kanäle 11/12 umfassen außerdem einen 1/8"-Stereo-Miniklinkenstecker zum Anschluss tragbarer Musikplayer. Das EMX 5 verfügt über einen Ein-Knopf-Kompressor an den Kanälen 1-4, einen integrierten Feedbackunterdrücker und einen integrierten Multi-Effekt-Prozessor mit Algorithmen der SPX-Serie. Darüber hinaus bietet das Mischpult einen Master-Equalizer mit einem einzigen Regler zur Steuerung des Bassfrequenzpegels. Ganz links schneidet die Spracheinstellung die Bassfrequenzen ab, während die mittlere Position für die Musikwiedergabe neutral ist. Die äußerste rechte Einstellung bietet eine Bassverstärkung zur Verbesserung der Musikwiedergabe. Zu den optionalen Zubehörteilen gehören ein Fußschalter für den Effekt-Bypass und ein Rack-Montage-Kit. Das EMX 5 wird mit einem Standard-IEC-Netzkabel geliefert. Eigenschaften - 1260-Watt-Leistungsverstärker für Vielseitigkeit in einem breiten Spektrum von Anwendungen - Kompatibel mit 4-Ohm- und 8-Ohm-Lautsprechern - 12-Kanal-Mischpult mit vier Mono-Mikrofon-/Leitungseingangskanälen und vier Mono-/Stereo-Leitungseingangskanälen, das eine breite Palette von Eingängen unterstützt - Die Kanäle 1-4 verfügen über einen Ein-Knopf-Kompressor - Die Kanäle 1-3 verfügen über einen 80-Hz-Hochpassfilter zur Reduzierung von Mikrofonrumpelgeräuschen - Kanal 4 verfügt über einen Hi-Z-Eingang für Gitarre - Zwei Aux-Sends über symmetrische 1/4"-Ausgänge. Aux 2 sendet auch an die interne Effektmaschine - Hochqualitatives SPX Multi-Effekt von Yamaha, das optimale Verarbeitung für Instrumente oder Gesang bietet - Feedbackunterdrücker, der unerwünschte Rückkopplungsgeräusche automatisch erkennt und unterdrückt - Unabhängiger 3-Band-Equalizer auf jedem Kanal für Klanganpassung und Klangkontrolle - Master-EQ mit Einstellung für Sprache und Musikwiedergabe - Stereoausgang : Zwei symmetrische 1/4"-Ausgänge zum Anschluss an aktive Lautsprecher oder einen zusätzlichen Verstärker - Aufnahmeausgang : Stereo-RCA zum Anschluss an ein Aufnahmegerät
|
|
Technische Daten |
|
|
Analogeingang |
|
|
|
Eingangsanschlüsse |
Kanäle 1-4 : 4x XLR-1/4" / 6,35 mm Combo Kanäle 5/6 : 1x XLR, 2x 1/4" / 6,35 mm Kanäle 7/8 : 1x XLR, 2x 1/4" / 6,35 mm Kanäle 9/10 : 1x XLR, 2x RCA Kanäle 11/12 : 1x XLR, 2x RCA, 1x 1/8" / 3,5 mm Stereo-Miniklinke |
|
|
Lastimpedanz |
Kanäle 1-4 (XLR Mic/Line) : 3 kOhm real, 50-600 Ohm nominal mit Mikrofonen Kanäle 1-4 (1/4" Mic/Line) : 8 kOhm, 600 Ohm Leitung Kanal 4 (1/4", Hi-Z aktiviert) : 1 MOhm real, 10 kOhm Leitung nominal Kanäle 5-12 (XLR) : 2 kOhm real, 50 - 600 Ohm Leitung nominal Kanäle 5-12 (1/4", RCA, 1/8") : 10 kOhm real, 600 Ohm nominal |
|
|
Eingangspegel |
Empfindlichkeit Kanal 1-4 (XLR, Mic) : -60 dBu (0,775 mV) Kanal 1-4 (XLR, Line) : -30 dBu (24,5 mV) Kanal 1-4 (1/4", Mic) : -50 dBu (2,45 mV) Kanal 1-4 (1/4", Line) : -20 dBu (77,5 mV) Kanal 4 (Hi-Z aktiviert, Mic) : -50 dBu (2,45 mV) Kanal 4 (Hi-Z aktiviert, Line) : -20 dBu (77,5 mV) Kanäle 5-12 (XLR) : -60 dBu (0,775 mV) Kanäle 5-8 (1/4") : -20 dBu (77,5 mV) Kanäle 9-12 (RCA, 1/8") : -8 dBu (316 mV) Nominal Kanal 1-4 (XLR, Mic) : -43 dBu (5,48 mV) Kanal 1-4 (XLR, Line) : -13 dBu (173 mV) Kanal 1-4 (1/4", Mic) : -33 dBu (17,3 mV) Kanal 1-4 (1/4", Line) : -3 dBu (548 mV) Kanal 4 (Hi-Z aktiviert, Mic) : -33 dBu (17,3 mV) Kanal 4 (Hi-Z aktiviert, Line) : -3 dBu (548 mV) Kanäle 5-12 (XLR) : -43 dBu (5,48 mV) Kanäle 5-12 (1/4", RCA, 1/8") : -3 dBu (548 mV) Maximum vor Clipping Kanal 1-4 (XLR, Mic) : -15 dBu (138 mV) Kanal 1-4 (XLR, Line) : +15 dBu (4,36 V) Kanal 1-4 (1/4", Mic) : -5 dBu (436 mV) Kanal 1-4 (1/4", Line) : +25 dBu (13,8 V) Kanal 4 (Hi-Z aktiviert, Mic) : -5 dBu (436 mV) Kanal 4 (Hi-Z aktiviert, Line) : +20 dBu (7,75 V) Kanäle 5-12 (XLR) : -15 dBu (138 mV) Kanäle 5-12 (1/4", RCA, 1/8") : +25 dBu (13,8 V) |
|
|
Analogausgang |
|
|
|
Ausgangsanschlüsse |
Stereoausgang (L/R) : 2x 1/4" / 6,35 mm symmetrisch Auxiliary-Sends (1/2) : 2x 1/4" / 6,35 mm symmetrisch Aufnahmeausgang (L/R) : 2x RCA unsymmetrisch |
|
|
Impedanz |
Stereoausgang (L/R) : 600 Ohm real, 10 kOhm Leitung Auxiliary-Sends (1/2) : 600 Ohm real, 10 kOhm Leitung Aufnahmeausgang (L/R) : 600 Ohm real, 10 kOhm Leitung |
|
|
Ausgangspegel |
Stereoausgang (L/R) : +4 dBu (1,228 V) nominal, +20 dBu (7,75 V) max vor Clipping Auxiliary-Sends (1/2) : +4 dBu (1,228 V) nominal, +20 dBu (7,75 V) max vor Clipping Aufnahmeausgang (L/R) : -10 dBV (0,308 V) nominal, +18 dBV (7,75 V) max vor Clipping |
|
|
Lautsprecherausgänge |
|
|
|
Anschlüsse |
Lautsprecher A/B : Neutrik speakON NL4, 1/4" / 6,35 mm Klinke |
|
|
Impedanz |
Reale Quellimpedanz : < 0,1 Ohm Für Verwendung mit nominal : 4-Ohm-Lautsprecher, 8-Ohm-Lautsprecher |
|
|
Ausgangspegel |
4-Ohm-Lautsprecher : 500 W (1 Hz THD+N < 1%), 630 W (1 kHz THD+N < 10% [CEA2006]) 8-Ohm-Lautsprecher : 370 W (1 Hz THD+N < 1%), 460 W (1 kHz THD+N < 10% [CEA2006]) |
|
|
Allgemein |
|
|
|
Ausgangsleistung |
1 kHz THD+N < 10% (CEA2006) : 630 W + 630 W (4 Ohm), 460 W + 460 W (8 Ohm) 1 kHz THD+N < 1% : 500 W + 500 W (4 Ohm), 370 W + 370 W (8 Ohm) |
|
|
Frequenzgang |
Frequenzgang Referenz am nominalen Ausgangspegel @ 1 kHz Eingang zu Lautsprechern : +1/-3 dB (40 Hz bis 20 kHz) Eingang zu Stereoausgang, Aux-Send 1/2 : +0,5/-1,0 dB (20 Hz bis 20 kHz) |
|
|
THD + N |
Eingang zu Lautsprechern : 0,1% @ 10 W (40 Hz bis 20 kHz), 0,05% @ 50 W (1 kHz) Eingang zu Stereoausgang, Aux-Send 1/2 : 0,03% @ +14 dBu (20 Hz bis 20 kHz), 0,007% @ +20 dBu (1 kHz) |
|
|
Übersprechen |
(1 kHz) : -85 dB |
|
|
Eingangskanäle |
Mono (Mic/Line) : 8 Stereo : (Line) : 4 Gesamt : 12 |
|
|
Ausgangskanäle |
Lautsprecher : A/B Auxiliary-Send 1 Auxiliary-Send 2 Stereoausgang : L/R Aufnahmeausgang : L/R |
|
|
Bus |
Stereo : 1 Aux : 2 (inkl. FX) |
|
|
Abschwächer |
Kanäle 1-4 : 30 dB |
|
|
Hi-Z-Eingang |
Kanal 4 : Unterstützt |
|
|
HPF |
Hochpassfilter (Kanäle 1-3) : 80 Hz, -12 dB/Oktave |
|
|
EQ-Sektion |
Höhen : 10 kHz +15/-15 dB Mitten : 2,5 kHz +15/-15 dB Bässe : 100 Hz +15/-15 dB |
|
|
Kompressor |
Ein-Knopf-Kompressor |
|
|
Audio-Pegelanzeige |
7 Punkte (-20, -10, -6, 0, +6, +10, Peak) |
|
|
Integrierte Effekte |
SPX-Algorithmus : 24 Programme |
|
|
Ausgangskanal-Funktion |
Master-EQ (Sprache bis Musik) Anti-Feedback-EQ Feedbackunterdrücker |
|
|
Phantomspeisung |
+48 V |
|
|
Fußschaltereingang |
Effekt-Bypass Ein/Aus |
|
|
Schutz |
Lastschutz : DC-Fehler Verstärkerschutz : Thermoschutz, Überstromschutz, umfassender Netzschutz Netzschutz : Thermoschutz, Überstromschutz |
|
|
Stromversorgung |
Erforderliche Stromversorgung : 100-240 VAC, 50/60 Hz Leistungsaufnahme : 42 W (Standby) / 210 W (1/8 Leistung) |
|
|
Betriebstemperatur |
0 bis 40°C / 32 bis 104°F |
|
|
Abmessungen (B x H x T) |
18,3 x 12,1 x 12,8" / 464,8 x 307,3 x 325,1 mm |
|
|
Gewicht |
9,5 kg / 20,9 lb |
