Arri - Camera Control Monitor CCM-1 Set
Arri KK.0048851 - Camera Control Monitor CCM-1 Set
5.029,89 CHF Inkl. MwSt
-
Lieferung
- Versand in 2 bis 3 Wochen
-
Abholung im Geschäft
- Verfügbar in 2 bis 3 Wochen

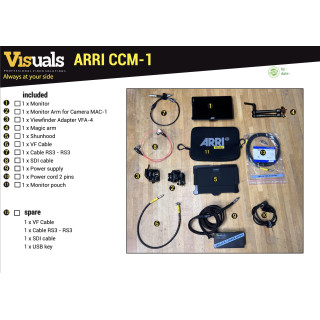

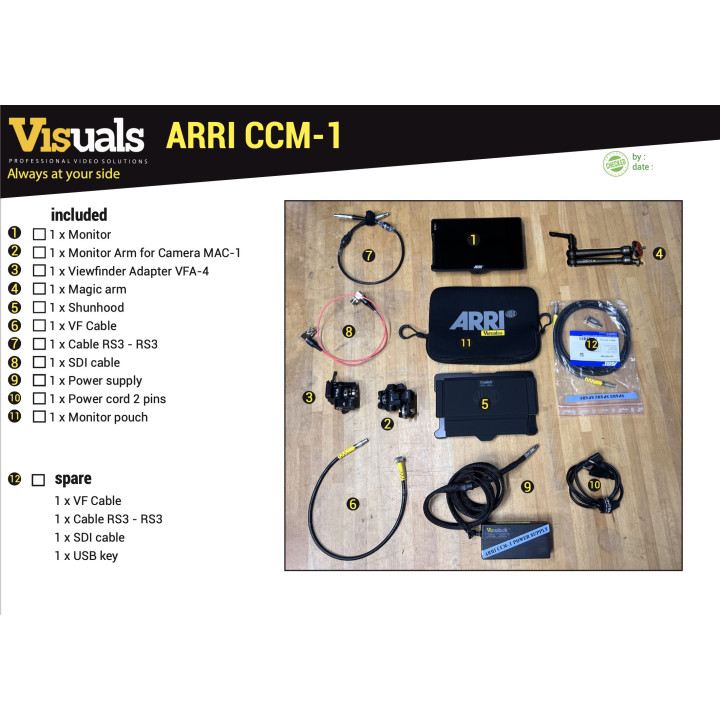

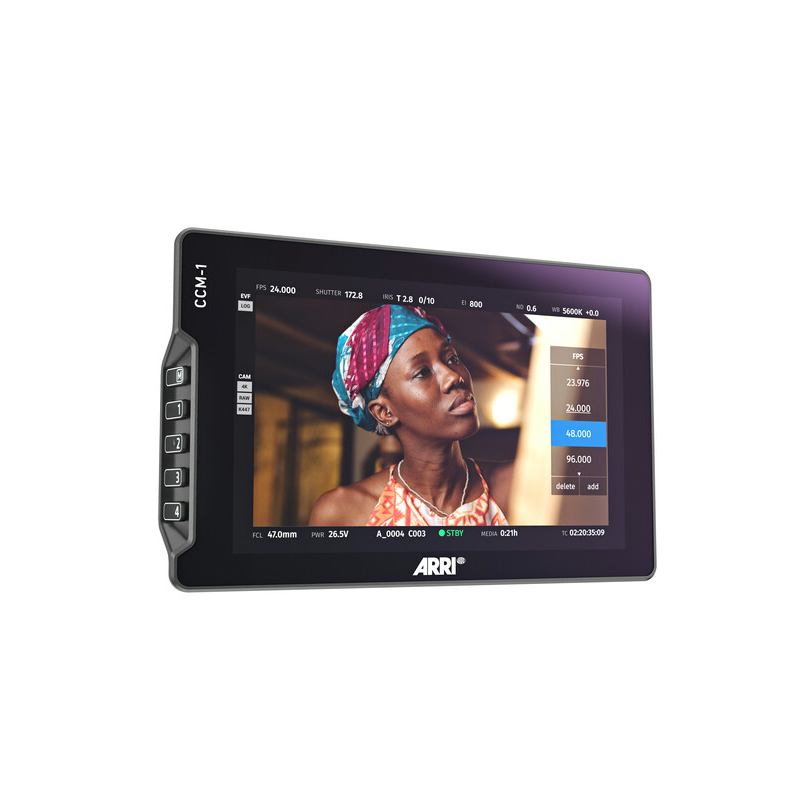

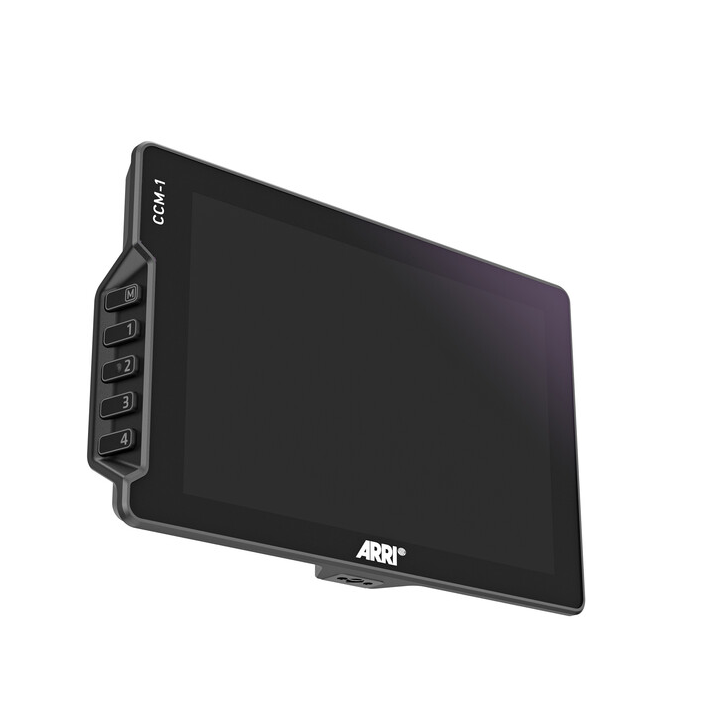

Verwenden Sie das kompakte Kamera-Kontrollmonitor-Kit ARRI CCM-1, um sowohl eine vollständige Kamerasteuerung als auch Menüzugang in einem Touchscreen zu erhalten, der hell und scharf genug ist, um als betriebliche Alternative zu einem elektronischen Sucher zu dienen. Dieser 7" On-Board-Monitor bietet eine einzige EVF-Kabellösung für Bild, Steuerung und Stromversorgung für eine elegante Montage, einen BNC-Eingang und einen Loop-Ausgang, Akkuoptionen sowie eine Auswahl an Steuerung per Touchscreen, Seitentasten und Joystick/Taste. Die Anzeigewerkzeuge basieren auf der SmallHD-Monitoring-Toolbox, die vielen Kameraassistenten und Kameramännern vertraut ist. Dieses Kit enthält den CCM-1-Monitor, eine faltbare Sonnenblende, einen Displayschutz, eine neigbare Halterung, ein 45 cm VF-Kabel und ein 48 cm RS-Stromkabel.
Kompatibilität mit vollständiger Kamerasteuerung
Der CCM-1 bietet vollständige Kamerasteuerung und innovative Anzeigekonzepte für die ALEXA 35 und ALEXA Mini LF Digitalkinos. Er kann denselben Sucheranschluss wie der MVF-2 verwenden, ohne einen der SDI-Ports der Kamera zu belegen, und bietet so eine alternative Möglichkeit für Bild, Steuerung und Menüauswahl – oder er kann parallel zum MVF-2 eingesetzt werden. Der CCM-1 verwendet SmallHD PageOS, das das Hinzufügen von LUTs zu einer oder mehreren Seiten mit dem LUT-Tool des Monitors ermöglicht. Hinweis: Sowohl die ALEXA 35 als auch die Mini LF werden ein kommendes Firmware-Update benötigen, um vollständig mit dem CCM-1 funktionsfähig zu sein.
Helles und präzises Display

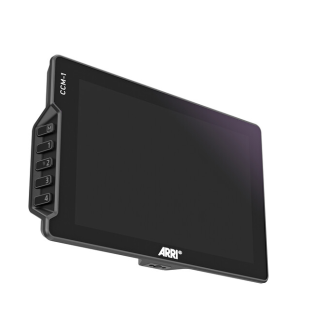

Der CCM-1 verwendet ein 7" IPS-LCD-Display zur Darstellung eines hellen, kontrastreichen HD-Bilds mit 1080 x 1200 Pixeln und der Farbtreue und Farbsubtilität in ARRI-Qualität. Anzeigewerkzeuge wie Fokusassistent und Falschfarben wirken sich nur auf das Bild aus, nicht auf die Statuseinblendungen, für eine bessere Sichtbarkeit. Sensorfunktionen wie der Zoom verwenden die Sensorauflösung für eine verbesserte Schärfenprüfung und mehr. Der CCM-1 verwendet SmallHD PageOS, das das Hinzufügen von LUTs zu einer oder mehreren Seiten mit dem LUT-Tool des Monitors ermöglicht.
Status- und Startbildschirm

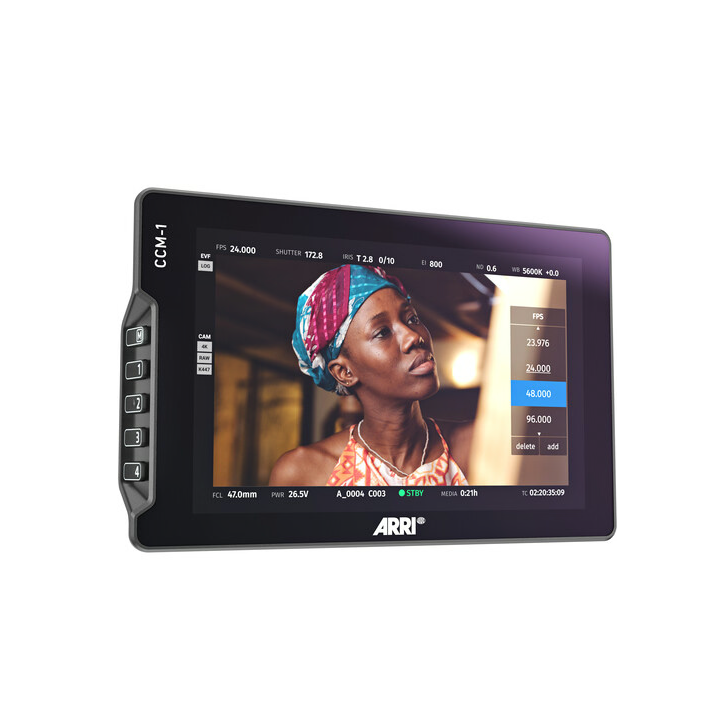

Statusänderungen können in Echtzeit als interaktive Parameter angezeigt werden, die über das Live-Bild eingeblendet werden. Ein aktualisierter Startbildschirm zeigt alle relevanten Kamerainformationen an. Jeder der fünf Hauptbelichtungsparameter kann für eine Live-Vorschau auf Ihrem Bild erweitert werden.
Kameramenü- und Wiedergabesteuerung
Greifen Sie über den Touchscreen, die Seitentasten oder den Joystick und die Rücktasten auf alle Einstellungen Ihrer Kamera zu. Die Wiedergabesteuerung wurde mit einer erweiterten Clipliste und Steuerung über Menüs und Benutzertasten verbessert.
Einhandbedienung
Die seitlichen Tasten sowie die Joystick- und Rücktastenkombination sind auf der linken Seite positioniert, um eine einfache Bedienung mit einer Hand zu ermöglichen. Die seitlichen Tasten umfassen eine dedizierte Menütaste und vier vom Benutzer belegbare Tasten.
Flexible Konnektivität
Bei Verwendung mit dem VF-Anschluss Ihrer Kamera lässt der CCM-1 beide SDI-Ausgänge für andere Verwendungszwecke frei. Der CCM-1 unterstützt VF-Kabel bis zu 10 m, ideal für den Remote-Einsatz bei Fahrzeugkonfigurationen, beengten Räumen, Kränen und Dollys. Verbinden Sie den CCM-1 über seine SDI-Ports, um die ALF-1- und ALF-2-Anwendungen zu aktivieren, auf die vollständige SmallHD-Toolbox zuzugreifen und ihn mit Drittanbieter-Kameras zu verwenden.
Vielseitige Schnittstellen

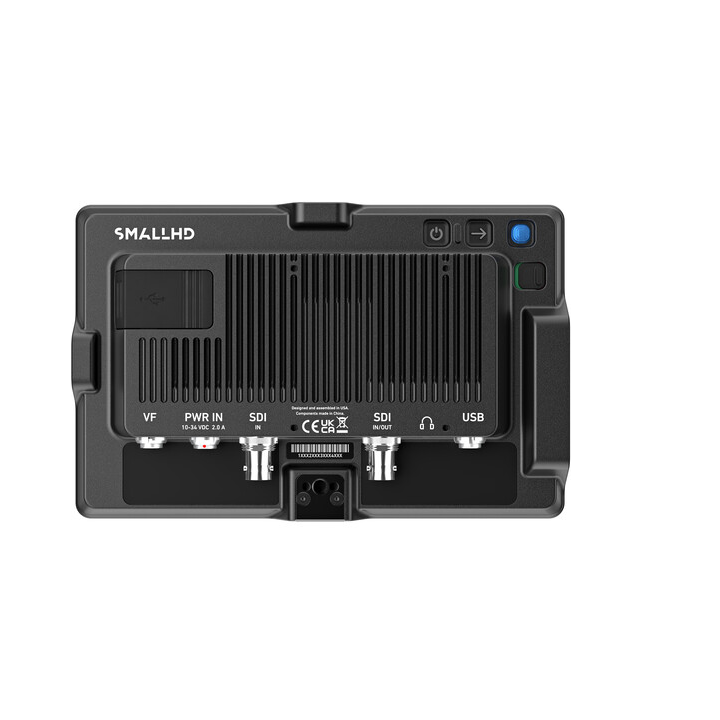

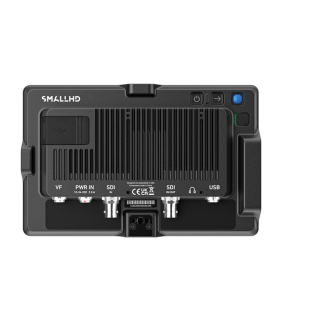

Der 3G-SDI-Eingang und die Loop-Ausgänge können zur Überwachung bei Verwendung eines Hi-5-Drahtloscontrollers oder eines anderen Controllers genutzt werden. Ein neuer 5-poliger USB-LEMO-Port kann mit dem zukünftigen USB-Ethernet-Adapter verwendet werden, um die Steuerung der ALEXA Mini LF-Kamera zu ermöglichen, während gleichzeitig ein MVF-2 verwendet wird. Die 3,5-mm-TRS-Audiobuchse bietet dieselbe Kopfhörerüberwachung wie das MVF-2. Ein vom Benutzer austauschbarer Stahlblock ermöglicht das Tauschen der am häufigsten verwendeten Ports bei übermäßigem Verschleiß.
Helligkeit
Bei Verwendung mit einem einzigen VF-Stromversorgungs-/Bild-/Steuerkabel bietet der CCM-1 den REC 709-Standard mit 100 cd/m² Helligkeit, geeignet für den Einsatz im Studio und in Innenräumen. Fügen Sie ein Netzkabel mit DC-Eingang oder einen eingebauten Akku mithilfe einer separaten Platte hinzu, um die Helligkeit auf 1300 cd/m² für die Außennutzung zu erhöhen.
Montageoptionen

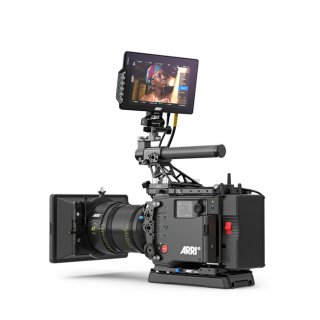

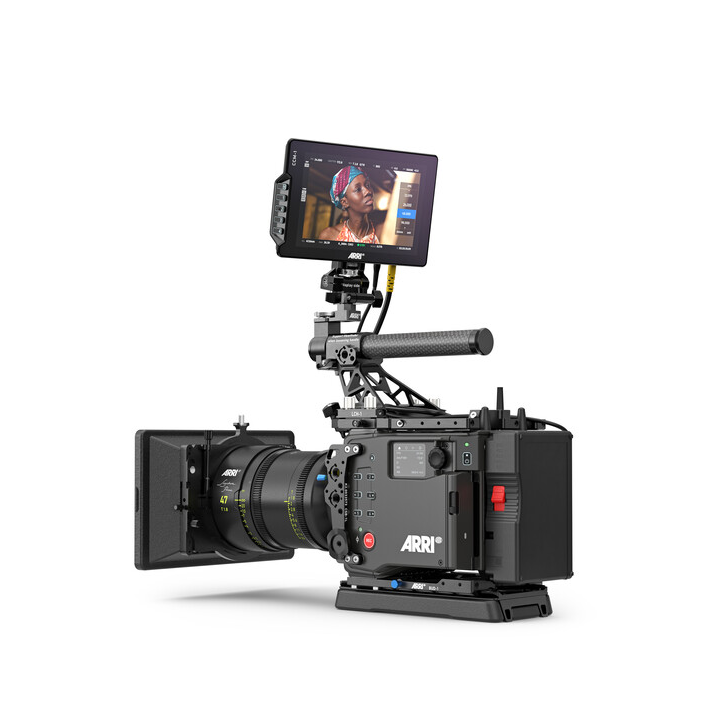

Verwenden Sie den separat erhältlichen VFA-4-Adapter, um den CCM-1 an Standard-ARRI-Sucherhalterungen zu befestigen. Montieren Sie den CCM-1 am mitgelieferten MAC-1-Arm für eine einfache Neupositionierung mit einer Hand
|
|
Technische Daten |
|
|
Anzeige |
|
|
|
Paneltyp |
TFT LCD |
|
|
Bildschirmgröße |
17,8 cm / 7,0" |
|
|
Displayfläche |
151,2 x 94,5 mm / 6,0 x 3,7" |
|
|
Auflösung |
1920 x 1200 |
|
|
Bildformat |
16:10 |
|
|
Betrachtungswinkel |
Horizontal: 160° Vertikal: 160° |
|
|
Touchscreen |
Ja |
|
|
Maximale Helligkeit |
1300 Nits / cd/m² |
|
|
Bittiefe / Farbunterstützung |
10-Bit (1,07 Milliarden Farben) |
|
|
HDR-Kompatibilität |
Keine |
|
|
Pixel pro Zoll (PPI) |
322 PPI |
|
|
Reaktionszeit |
25 ms |
|
|
Farbskala |
100% DCI-P3 100% Rec. 709 |
|
|
Bildsteuerung |
Falschfarben, Fokusassistent, Pixel-Zoom |
|
|
Eingänge/Ausgänge |
|
|
|
Video-E/A |
1 x CoaXPress-Eingang 1 x BNC-Eingang 1 x BNC-Eingang/Ausgang |
|
|
Integriertes Audio |
SDI |
|
|
Audio-E/A |
1 x 3,5-mm-Ausgang / 1/8" |
|
|
Integrierter Lautsprecher |
Keine |
|
|
Stromeingang/-ausgang |
1 x 3-poliger LEMO-Eingang (2 A / 34 VDC) |
|
|
Weitere E/A |
1 x 5-poliger LEMO 1 x USB-C |
|
|
Speicherkarten-/Mediensteckplatz |
Keine |
|
|
Wi-Fi |
Keine |
|
|
Bluetooth |
Keine |
|
|
Kompatibel mit mobiler App |
|
|
|
Unterstützte Formate |
|
|
|
Videoformat |
SDI (10-Bit 4:2:2 YCC) 1080p: 60/59,94/50/30/29,97/25/24/23,98 1080PsF: 30/29,97/25/24/23,98 1080i: 120/119,88/100/60/59,94/50 720p: 60/59,94/50/30/29,97/25/24/23,98 480i: 59,94 576i: 50 SDI (10/12-Bit 4:4:4 RGB) DCI 2K: 30/29,97/25/24/23,98 1080p: 30/29,97/25/24/23,98 |
|
|
Gammakurve |
DCI-P3, Rec709 |
|
|
Stromversorgung |
|
|
|
DC-Stromeingang |
10 bis 34 VDC bei 2 A |
|
|
Montage |
|
|
|
Montage |
4 x ARRI Anti-Twist 1/4"-20 |
|
|
Umgebung |
|
|
|
Betriebstemperatur |
0 bis 45°C / 32 bis 113°F |
|
|
Luftfeuchtigkeit (Betrieb) |
0 bis 95% (nicht kondensierend) |
|
|
Lagertemperatur |
-18 bis 49°C / 0 bis 120°F |
|
|
Luftfeuchtigkeit (Lagerung) |
0 bis 95% |
|
|
Allgemein |
|
|
|
Baumaterial |
Aluminium, Stahl |
|
|
Abmessungen |
187 x 120 x 29 mm / 7,4 x 4,7 x 1,1" |
|
|
Gewicht |
594 g / 21,0 oz |
