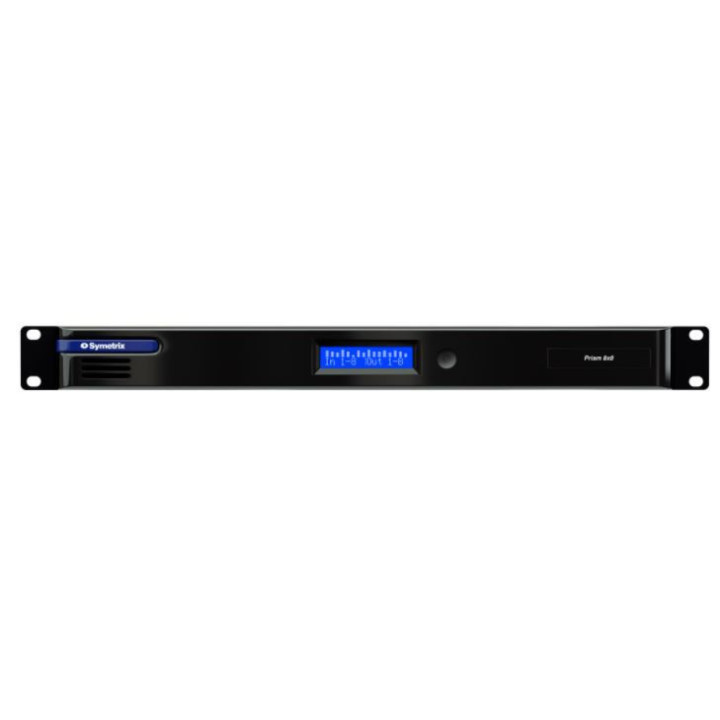

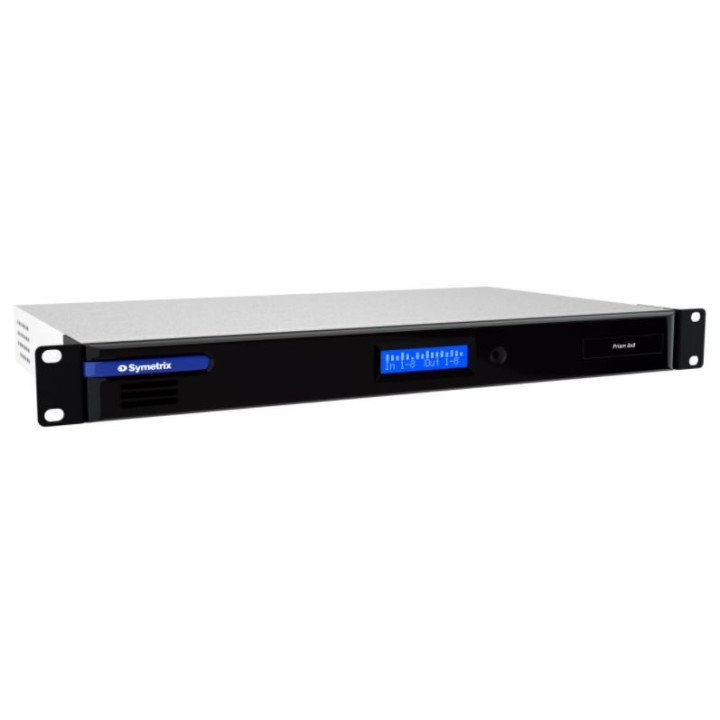

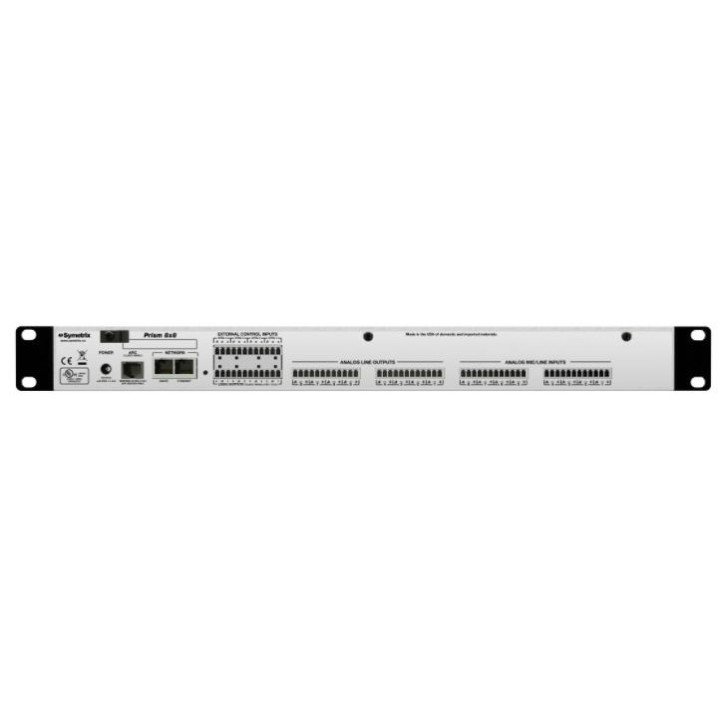

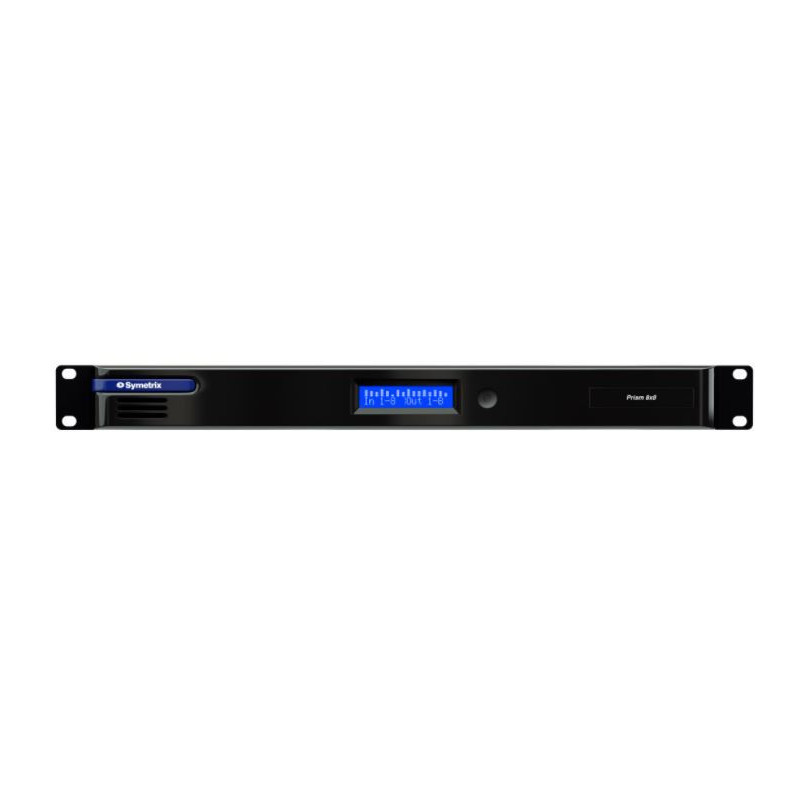

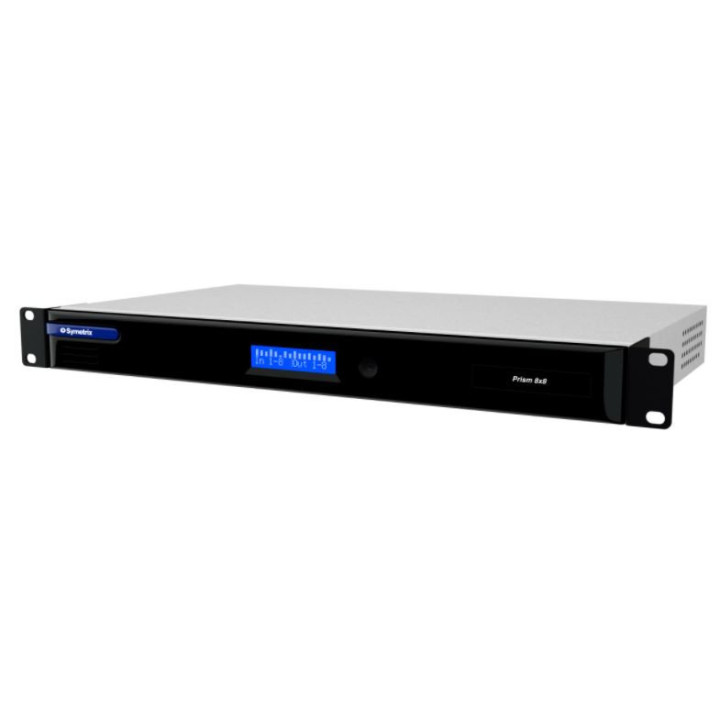

Symetrix - Prism 8x8
Symetrix 80-0115-B - Prism 8x8
3.794,04 CHF Inkl. MwSt
-
Lieferung
- Versand in 2 bis 3 Wochen
-
Abholung im Geschäft
- Verfügbar in 2 bis 3 Wochen
Dante in unserer DNA
Die Prism DSPs sind mit 128 Dante-Kanälen (64×64) ausgestattet. Das Dante-Protokoll ermöglicht ultra-zuverlässiges Mehrkanal-Audio-Networking über IP. Gemeinsam bieten Symetrix und Dante die schnellste Methode zur Implementierung, Steuerung und Wartung eines vernetzten DSP-Systems und seiner Zubehörteile – einschließlich Dante-kompatibler Mikrofone, Lautsprecher, Leistungsverstärker und Mischpulte von Drittherstellern.
Skalierbarkeit
Die Anzahl der analogen Ein- und Ausgänge eines Prism-Systems kann durch den Einsatz von Dante-kompatiblen analogen E/A-Expandern von Symetrix erhöht werden: xIn 4, xIO 4×4, xOut 4, xIn 12 und xOut 12.
Unbegrenzte Programmierflexibilität
Der Prism wird mit Composer programmiert – der preisgekrönten Open-Architecture-CAD-Anwendung von Symetrix. Eine einzigartige Eigenschaft von Composer ist die Möglichkeit, Dante-Hardware von Symetrix und bestimmten Drittherstellern nativ zu konfigurieren – wodurch die Verwirrung durch die Verwendung mehrerer redundanter Softwareanwendungen entfällt.
Vereinfachte Steuerung
Die vielfältigen Steuerungsoptionen umfassen die kostengünstigen ARC-Wandpaneele von Symetrix und eine einfach zu erstellende virtuelle grafische Oberfläche SymVue für Windows. Das menschenlesbare Steuerungsprotokoll von Composer unterstützt die Programmierung von Touchscreens und Steuergeräten von Drittherstellern.
Integrierter Webserver für Status und noch mehr Kontrolle
Der integrierte Webserver des Prism zeigt E/A-Pegel und Diagnosedaten an und hostet ARC-WEB – eine browserbasierte Oberfläche für Smartphones, Tablets und Computer.
Form, Passform und Funktion
Die Prism 8×8, 12×12 und 16×16 wurden in standardmäßigen 19-Zoll-1U-Gehäusen konzipiert. Für eine praktische Montage vor Ort oder im Rack sind die Prism 0x0 und 4×4 in 1/2-Rack-1U-Formaten erhältlich.
Merkmale
- Revolutionäres Preis-Leistungs-Verhältnis für DSP
- 128 Dante-Kanäle (64×64)
- Versionen 0x0, 4×4, 8×8, 12×12 und 16×16
- Identische DSP-Verarbeitung wie Radius / Edge / Solus NX
- Identischer Delay-Speicher wie Radius / Edge / Solus NX
|
|
Spezifikationen |
|
|
Analoge Eingänge |
|
|
|
Anzahl der Eingänge |
Acht (8) umschaltbare symmetrische Mikrofon- oder Line-Pegel-Eingänge. |
|
|
Anschlüsse |
Klemmleisten 3,81 mm. |
|
|
Nominaler Eingangspegel |
+4 dBu. |
|
|
Maximaler Eingangspegel |
+23 dBu. |
|
|
Verstärkung des Mikrofonvorverstärkers |
0, 12, 24, 44 oder 54 dB umschaltbar mit ± 24 dB Anpassung. |
|
|
EIN des Mikrofonvorverstärkers |
< -125 dB bei Quellenimpedanz 150 Ohm. BW 22,4 kHz. |
|
|
CMRR |
> 79 dB @ 1 kHz, Einheitsverstärkung. |
|
|
Eingangsimpedanz |
8k Ohm symmetrisch, 4k Ohm asymmetrisch. |
|
|
Phantomspeisung (pro Eingang) |
+48 VDC, max. 10 mA. |
|
|
Dynamikbereich |
> 113 dB, A-bewertet. |
|
|
THD+Rauschen |
< -100 dB ; BW 22,4 kHz, unbewertet ; 1 kHz @ +15 dBu mit 0 dB Verstärkung. Der Rohverstärkung ist auf +4 dBu eingestellt. |
|
|
Latenz A nach D |
0,28 ms |
|
|
Mechanisch |
|
|
|
Erforderlicher Einbauplatz |
1U (BHT: 48,02 cm x 24,13 cm x 4,37 cm / 18,91 in x 9,5 in x 1,72 in). Die Tiefe schließt keinen Platz für Anschlüsse ein. Es sind mindestens 7,62 cm (3 Zoll) zusätzlicher Freiraum für die Anschlüsse am Heckpanel einzuplanen. Je nach Ihrer spezifischen Verkabelung und Ihren Anschlüssen kann zusätzliche Tiefe erforderlich sein. |
|
|
Elektrisch |
24V 1,4A, 34W Maximum. Symetrix-Referenz 12-0034. CUI-Referenz SDI65-24-U-P5. |
|
|
Belüftung |
Die empfohlene maximale Umgebungstemperatur für den Betrieb beträgt 30°C / 86°F. Stellen Sie sicher, dass die linke und rechte Seite des Geräts nicht blockiert sind (minimaler Freiraum 5,08 cm, 2 Zoll). Die Belüftung darf nicht durch das Abdecken der Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. behindert werden. |
|
|
Zertifizierungen oder Konformität |
Sicherheit: UL 60065, cUL 60065, IEC 60065. EMV: Gerät "Klasse A" (gilt für alle folgenden Punkte) EN 55032, EN 55103-2, EN 61000-3-2, EN 61000-3-3, FCC Part 15, ICES-003 Umwelt: RoHS. |
|
|
Analoge Ausgänge |
|
|
|
Anzahl der Ausgänge |
Acht (8) symmetrische Line-Pegel-Ausgänge. |
|
|
Anschlüsse |
Klemmleisten 3,81 mm. |
|
|
Nominaler Ausgangspegel |
+4 dBu mit 20 dB Headroom. |
|
|
Maximaler Ausgangspegel |
+24 dBu (+22,8 dBu bei einer Mindestlast von 2k Ohm). |
|
|
Ausgangsimpedanz |
300 Ohm symmetrisch, 150 Ohm asymmetrisch. |
|
|
Dynamikbereich |
> 117 dB, A-bewertet. |
|
|
THD+Rauschen |
< -97 dB ; BW 22,4 kHz, unbewertet ; 1 kHz, Verstärkung 0 dB, Ausgang +8 dBu. |
|
|
Latenz D nach A |
0,60 ms |
|
|
System |
|
|
|
Abtastfrequenz |
48 kHz. |
|
|
Frequenzgang (A/D/A) |
20 Hz – 20 kHz, ± 0,5 dB. |
|
|
Dynamikbereich (A/D/A) |
> 113 dB, A-bewertet. |
|
|
Kanaltrennung (A/D/A) |
> 110 dB @ 1 kHz, +24 dBu. |
|
|
THD+Rauschen |
<-95 dB (BW 22,4 kHz, unbewertet) ; 1 kHz @ +15 dBu mit 0 dB Verstärkung. |
|
|
Latenz (A/D/A) |
1,04 ms, Eingänge zu Ausgängen geroutet. |
|
|
Prozessoren |
1 x Analog Devices SHARC 21489 @ 400 MHz SIMD. |
|
|
Rohe Verarbeitungskapazität |
400 MIPS, 1,6 GFLOPS. |
|
|
Delay-Speicher |
174 Sekunden Mono. |
|
|
Analoge Steuereingänge |
0–3,3 VDC. |
|
|
Empfohlenes externes Steuerpotentiometer |
10k Ohm, linear. |
|
|
Logische Ausgänge |
Niedrig (0V) wenn aktiv, hochgezogen (5V) wenn inaktiv. |
|
|
Maximale Spannung der externen Stromversorgung für die logischen Ausgänge |
24 VDC. |
|
|
Maximaler Strom der externen Stromversorgung für die logischen Ausgänge |
50 mA. |
|
|
Maximaler Ausgangsstrom für die logischen Ausgänge |
10 mA. |
|
|
RS-485 serielle E/A |
38,4 kBaud (Standard) 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusskontrolle. Kann vom ARC-Port getrennt werden. |
|
|
Ethernet-Kabel |
Standard CAT5e oder CAT6, maximale Länge zwischen Geräten = 100 Meter. |
|
|
Dante-Kabel |
Standard CAT6, maximale Länge zwischen Geräten = 100 Meter. |
|
|
ARC-Kabel |
Standard CAT5, abhängig von der Entfernung je nach Last und Anzahl der Geräte. Maximal verfügbare Leistung 8 Watt. |
|
|
Maximale Anzahl von Geräten pro System |
80 Einheiten pro Site-Datei. |
|
|
Maximale Anzahl gespeicherter Voreinstellungen |
1000 |
