Symetrix - Prism 16x16

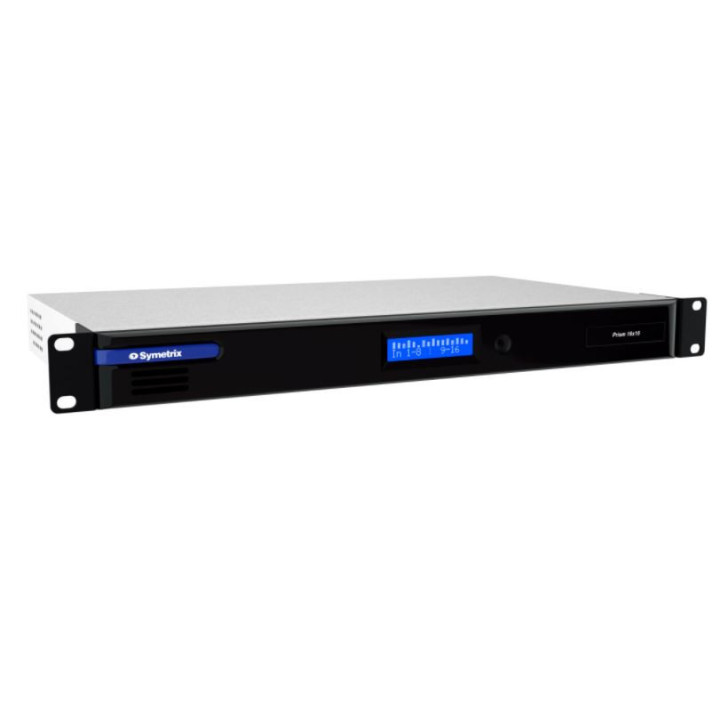

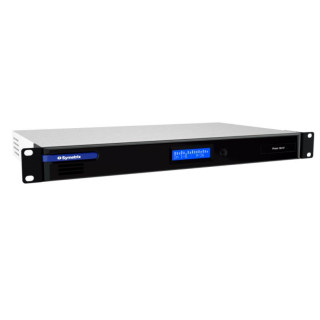

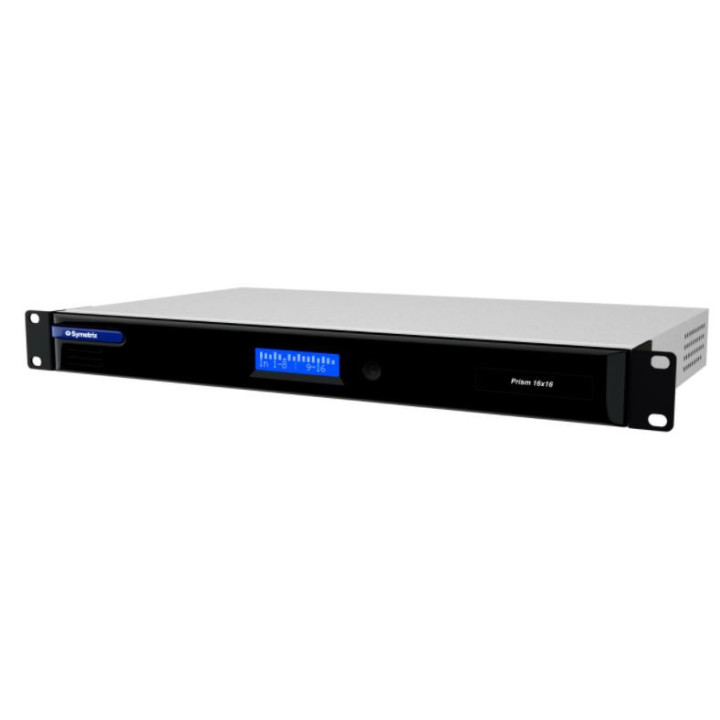

Symetrix 80-0117-B - Prism 16x16
5.771,35 CHF Inkl. MwSt
-
Lieferung
- Versand in 2 bis 3 Wochen
-
Abholung im Geschäft
- Verfügbar in 2 bis 3 Wochen
Dante in unserer DNA
Die Prism DSPs sind mit 128 (64×64) Dante-Kanälen ausgestattet. Das Dante-Protokoll ermöglicht ein hochzuverlässiges, mehrkanaliges Audio-Networking über IP. Zusammen bieten Symetrix und Dante die schnellste Methode zur Implementierung, Steuerung und Wartung eines vernetzten DSP-Systems und Zubehörs - einschließlich Dante-kompatibler Mikrofone, Lautsprecher, Leistungsverstärker und Mischpulte von Drittanbietern.
Unbegrenzte Programmierflexibilität
Prism wird mit Composer programmiert - der preisgekrönten Open-Architecture-CAD-Anwendung von Symetrix. Eine einzigartige Funktion von Composer ist die Fähigkeit, Dante-Hardware von Symetrix und ausgewählten Drittanbietern nativ zu konfigurieren - wodurch die Verwirrung durch mehrere oder redundante Softwareanwendungen eliminiert wird.
Vereinfachte Steuerung
Zu den vielfältigen Steuerungsoptionen gehören die kostengünstigen ARC-Wandpanels von Symetrix und eine einfach zu erstellende virtuelle Windows-Benutzeroberfläche SymVue. Das menschenlesbare Composer-Steuerungsprotokoll unterstützt die Programmierung von Touchscreens und Steuergeräten von Drittanbietern.
Ein integrierter Webserver für Status und noch mehr Kontrolle
Der integrierte Webserver von Prism zeigt E/A-Pegel, Diagnosedaten und hostet ARC-WEB - eine browserbasierte Schnittstelle für Smartphones, Tablets und Computer.
Form, Passform und Funktion

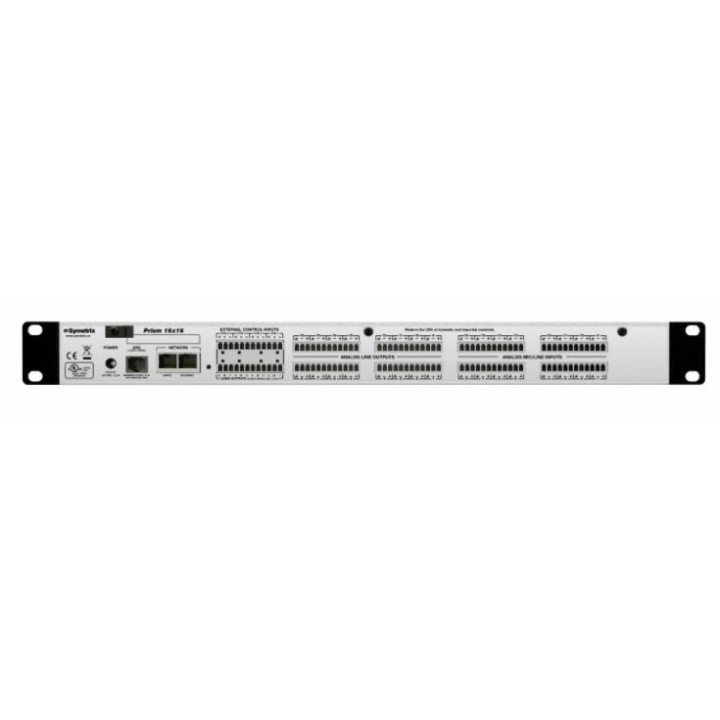

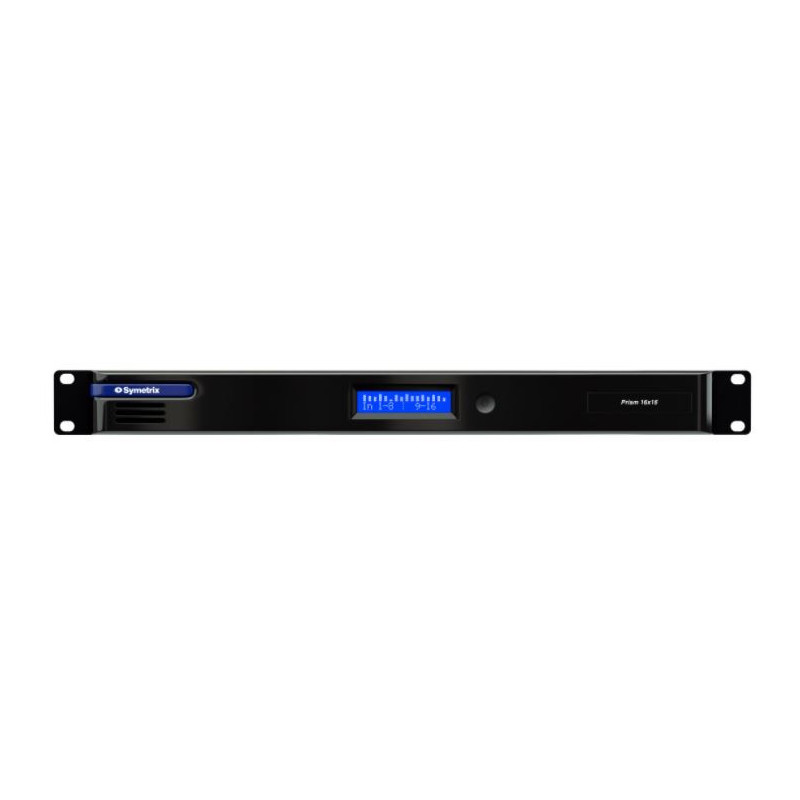

Prism 16×16 wurde unter Verwendung von Standard-19"-1U-Gehäusen entwickelt. Für eine praktische Vor-Ort- oder Rack-Montage haben Prism 0x0 und 4×4 1/2-Rack-1U-Formate.
Merkmale
- Durchbruch im Preis-Leistungs-Verhältnis für DSP
- 128 Dante-Kanäle (64×64)
- 16×16 Versionen
- Identische DSP-Verarbeitung wie Radius / Edge / Solus NX
- Identischer Verzögerungsspeicher wie Radius / Edge / Solus NX
|
|
Spezifikationen |
|
|
Analoge Eingänge |
|
|
|
Anzahl der Eingänge |
Sechzehn (16) symmetrische Eingänge, umschaltbar zwischen Mikrofon- oder Line-Pegel. |
|
|
Anschlüsse |
3,81 mm Klemmleisten. |
|
|
Nominaler Eingangspegel |
+4 dBu. |
|
|
Maximaler Eingangspegel |
+23 dBu. |
|
|
Mikrofonvorverstärkerverstärkung |
0, 12, 24, 44 oder 54 dB umschaltbar mit ± 24 dB Feineinstellung. |
|
|
EIN des Mikrofonvorverstärkers |
< -125dB bei einer Quellimpedanz von 150 Ohm. Bandbreite von 22,4 kHz. |
|
|
TMRC |
> 79 dB @ 1 kHz, Einheitsverstärkung. |
|
|
Eingangsimpedanz |
8k Ohm symmetrisch, 4k Ohm unsymmetrisch. |
|
|
Phantomspeisung (pro Eingang) |
+48 VDC, 10 mA maximal. |
|
|
Dynamikbereich |
> 113 dB, A-bewertet. |
|
|
THD+Rauschen |
< -100 dB; Bandbreite 22,4 kHz, unbewertet; 1 kHz @ +15 dBu mit 0 dB Verstärkung. Die Grobverstärkung ist auf +4dBu eingestellt. |
|
|
Latenz A zu N |
0,28 ms |
|
|
Analoge Ausgänge |
|
|
|
Anzahl der Ausgänge |
Sechzehn (16) symmetrische Line-Pegel. |
|
|
Anschlüsse |
3,81 mm Klemmleisten. |
|
|
Nominaler Ausgangspegel |
+4 dBu mit 20 dB Headroom. |
|
|
Maximaler Ausgangspegel |
+24 dBu (+22,8 dBu in eine Mindestlast von 2k Ohm). |
|
|
Ausgangsimpedanz |
300 Ohm symmetrisch, 150 Ohm unsymmetrisch. |
|
|
Dynamikbereich |
> 117 dB, A-bewertet. |
|
|
THD+Rauschen |
< -97 dB; Bandbreite 22,4 kHz, unbewertet; 1 kHz, 0 dB Verstärkung, +8dBu Ausgang. |
|
|
Latenz N zu A |
0,60 ms |
|
|
Mechanisch |
|
|
|
Benötigter Platz |
1U (BHT: 48,02 cm x 24,13 cm x 4,37 cm / 18,91 Zoll x 9,5 Zoll x 1,72 Zoll). Die Tiefe beinhaltet nicht den Platz für Steckverbinder. Planen Sie mindestens 7,62 cm (3 Zoll) zusätzlichen Freiraum für rückseitige Anschlüsse ein. Zusätzliche Tiefe kann je nach Ihrer spezifischen Verkabelung und Anschlüssen erforderlich sein. |
|
|
Elektrisch |
24V 2,3A, 56W Maximum. Symetrix Referenz 12-0034. CUI Referenz SDI65-24-U-P5. |
|
|
Belüftung |
Die empfohlene maximale Umgebungstemperatur für den Betrieb beträgt 30 °C / 86 °F. Stellen Sie sicher, dass die linke und rechte Seite des Geräts nicht blockiert sind (minimaler Abstand von 5,08 cm, 2 Zoll). Die Belüftung darf nicht behindert werden, indem die Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abgedeckt werden. |
|
|
Zertifizierungen oder Konformität |
Sicherheit: UL 60065, cUL 60065, IEC 60065. EMV: Gerät der "Klasse A" (gilt für alle folgenden) EN 55032, EN 55103-2, EN 61000-3-2, EN 61000-3-3, FCC Teil 15, ICES-003 Umwelt: RoHS. |
|
|
System |
|
|
|
Abtastrate |
48 kHz. |
|
|
Frequenzgang (A/D/A) |
20 Hz – 20 kHz, ± 0,5 dB. |
|
|
Dynamikbereich (A/D/A) |
> 113 dB, A-bewertet. |
|
|
Kanaltrennnung (A/D/A) |
> 110 dB @ 1 kHz, +24 dBu. |
|
|
THD+Rauschen |
<-95 dB (Bandbreite 22,4 kHz, unbewertet); 1 kHz @ +15 dBu mit 0 dB Verstärkung. |
|
|
Latenz (A/D/A) |
1,04 ms, Eingänge zu Ausgängen geroutet. |
|
|
Prozessoren |
1 x Analog Devices SHARC 21489 @ 400 MHz SIMD. |
|
|
Rohe Verarbeitungskapazität |
400 MIPS, 1,6 GFLOPS. |
|
|
Verzögerungsspeicher |
174 Sekunden mono. |
|
|
Analoge Steuereingänge |
0-3,3 VDC. |
|
|
Empfohlenes externes Steuerpotentiometer |
10k Ohm, linear. |
|
|
Logische Ausgänge |
Niedrig (0V) wenn aktiv, hochgezogen (5V) wenn inaktiv. |
|
|
Maximale externe Versorgungsspannung für logischen Ausgang |
24 VDC. |
|
|
Maximaler Strom aus externer Stromversorgung für logischen Ausgang |
50 mA. |
|
|
Maximaler Ausgangsstrom des logischen Ausgangs |
10 mA. |
|
|
Serielle RS-485-Schnittstelle |
38,4 kBaud (Standard) 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung. Kann vom ARC-Port getrennt werden. |
|
|
Ethernet-Kabel |
Standard CAT5e oder CAT6, maximale Länge zwischen Geräten = 100 Meter. |
|
|
Dante-Kabel |
Standard CAT6, maximale Länge zwischen Geräten = 100 Meter. |
|
|
ARC-Kabel |
Standard CAT5, Distanz abhängig von Last und Anzahl der Geräte. Maximal verfügbare Leistung 8 Watt. |
|
|
Maximale Anzahl von Geräten pro System |
80 Einheiten pro Standortdatei. |
|
|
Maximale Anzahl gespeicherter Voreinstellungen |
1000 |
