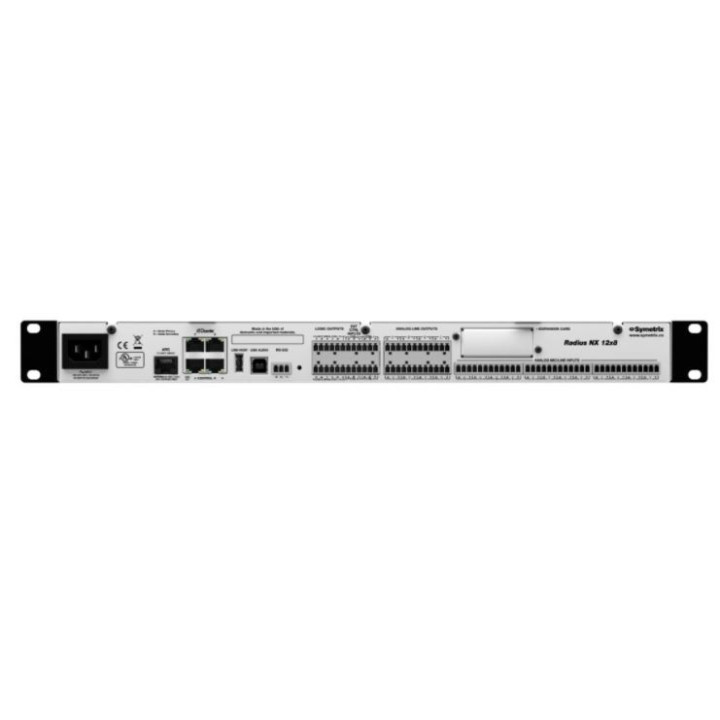

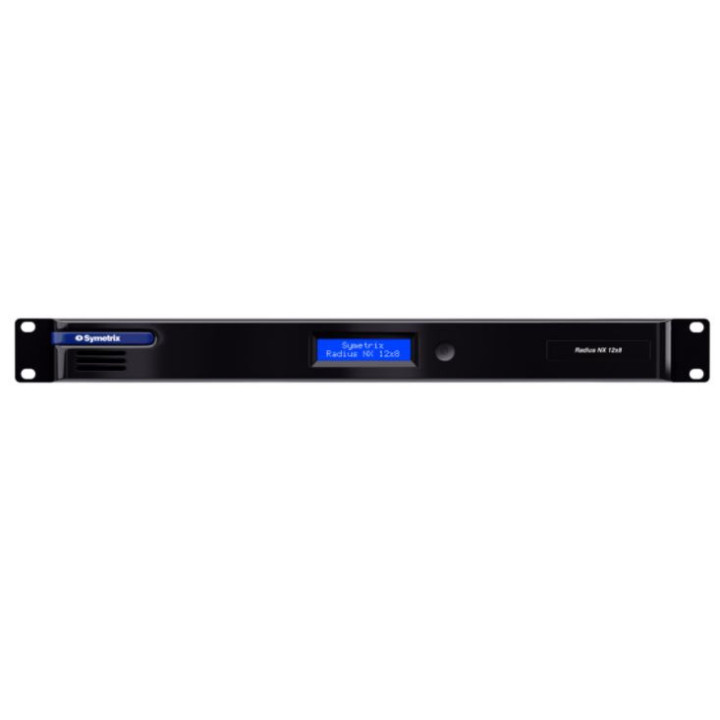

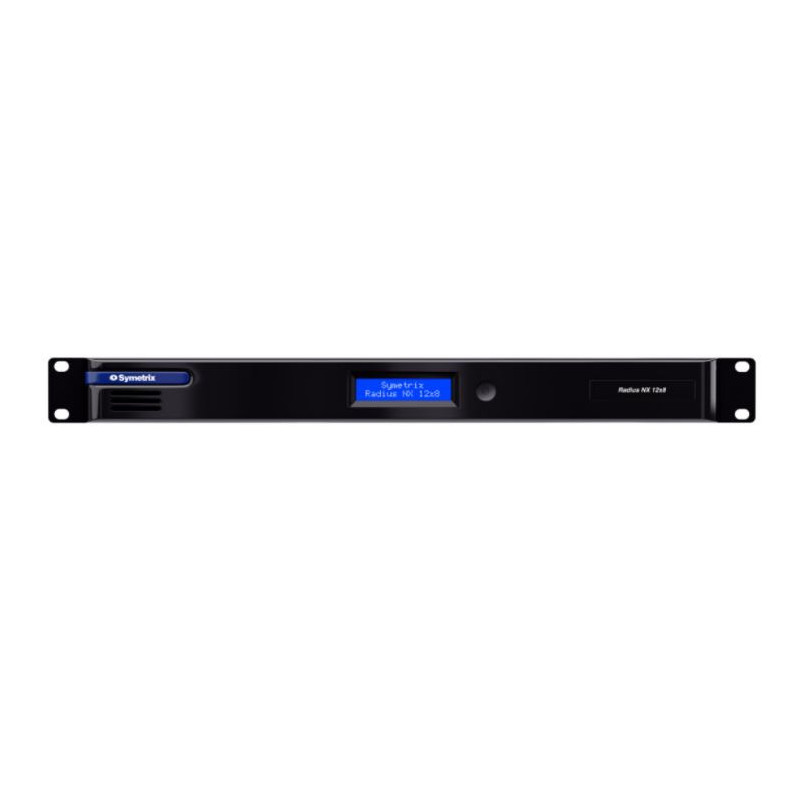

Symetrix - Radius NX 12x8
Symetrix 80-0134-A - Radius NX 12x8
5.003,52 CHF Inkl. MwSt
-
Lieferung
- Versand in 2 bis 3 Wochen
-
Abholung im Geschäft
- Verfügbar in 2 bis 3 Wochen
Zwei Modelle
Radius NX 4×4 (4 analoge Eingänge, 4 analoge Ausgänge) und Radius NX 12×8 (12 analoge Eingänge, 8 analoge Ausgänge). Beide verfügen über 64×64 redundantes Dante und identische DSP-Ressourcen. Die beiden unterscheiden sich nur in analogem I/O, Logikausgang und externer Steuereingangskapazität. Die reduzierten Kosten des 4×4 machen ihn äußerst wettbewerbsfähig in Anwendungen, bei denen viele Dante-Endpunkte zu einem primären DSP geroutet werden und weniger analoge Verbindungen erforderlich sind.
USB-Audioport
Ermöglicht Soft-Codec-Konferenzen und computerbasierte Mehrspuraufnahmen oder -wiedergabe.
USB-Host-Port
Unterstützt kommende Aufnahme- und Archivierungsfunktionen, Audio-Medienwiedergabe, digitale Nachrichten und automatische Gerätesicherung für schnellen Feldaustausch.
128×128 Super Matrix
Ein SHARC Dual-Core-Prozessor der nächsten Generation ermöglicht eine Composer Super Matrix – die Last großer Matrizen wird auf einen Kern gelegt, während der zweite Kern für allgemeine Signalverarbeitung frei bleibt – wodurch es möglich wird, sehr große und komplexe Systeme um einen einzigen Radius NX herum zu entwickeln. Ansichtsmodi machen die Navigation durch große Matrizen zum Kinderspiel.
Konfigurierbarer 4-Port-Gigabit-Switch
Bedient sowohl Dante- als auch Steuerungsnetzwerke, eliminiert oder reduziert den Bedarf an externen Switches und vermeidet 100 Mbit-Engpässe.
Ultra-rauscharme Vorverstärker
Digital gesteuerte 3-dB-Schritte ermöglichen präzise Verstärkungseinstellung, was zu unübertroffener Klangqualität führt.
Funktionen
- Zwei Modelle: Radius NX 4×4 und Radius NX 12×8.
- USB-Audioport ermöglicht Soft-Codecs + Aufnahme/Wiedergabe.
- Dedizierte Routing-Ressourcen für eine 128×128 Super Matrix.
- 4-Port-Gigabit-Switch bedient Dante + Steuerungsnetzwerke.
- Ultra-rauscharme Vorverstärker mit 3-dB-Verstärkungsstufen.
- Unterstützung für Radius- und Edge-Erweiterungskarten.
|
|
Technische Daten |
|
|
Allgemein |
|
|
|
Prozessor |
1 x Analog Devices Griffin ADSP-SC587 Dual-Core DSP @ 500 MHz |
|
|
Rohe Verarbeitungskapazität |
500 MIPS, 6 GFLOPS, 2 GMACS |
|
|
Abtastrate |
48 kHz, ± 100 ppm. |
|
|
Frequenzgang (A/D/A) |
20 Hz – 20 kHz, ± 0,5 dB. |
|
|
Dynamikbereich (A/D/A) |
> 114 dB, A-bewertet. |
|
|
Kanaltrennung (A/D/A) |
> 110 dB @ 1 kHz, +24 dBu |
|
|
Latenz (A/D/A) |
1,04 ms, Eingänge zu Ausgängen geroutet |
|
|
Verzögerungsspeicher |
174 Mono-Sekunden. |
|
|
Analoge Steuereingänge |
0-3,3 VDC. |
|
|
Empfohlenes externes Steuerpotentiometer |
10k Ohm, linear. |
|
|
Logikausgänge |
Niedrig (0V) wenn aktiv, hochgezogen (5V) wenn inaktiv. |
|
|
Logikausgang maximale externe Versorgungsspannung / Stromaufnahme |
24 VDC / 50 mA. |
|
|
Logikausgang maximaler Ausgangsstrom |
10 mA. |
|
|
THD + Rauschen |
< -95 dB (22,4 kHz BW, unbewertet); 1 kHz @ +15 dBu mit 0 dB Verstärkung |
|
|
RS-232 Zubehör serielle E/A |
57,6 kBaud (Standard), 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusskontrolle, direkte Verdrahtung, nur Pins 2, 3 und 5 erforderlich |
|
|
RS-485 serielle E/A |
38,4 kBaud (Standard) 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusskontrolle. Kann aus ARC-Port ausgeleitet werden |
|
|
Ethernet-Kabel |
Standard CAT5/6, maximale Gerät-zu-Gerät-Länge = 328 Fuß / 100 Meter |
|
|
Dante-Kabel |
Standard CAT6, maximale Gerät-zu-Gerät-Länge = 328 Fuß / 100 Meter |
|
|
ARC-Kabel |
Standard CAT5/6, Distanz abhängig von Last und Anzahl der Geräte |
|
|
Maximale gespeicherte Voreinstellungen |
1000 |
|
|
AEC (falls installiert) |
|
|
|
Anzahl der Kanäle |
Dual-Core-Modul: Für Standard-Konferenzen bis zu sechzehn (16) Kanäle mit zwei (2) Referenzen. Für Mix-Minus-Anwendungen bis zu acht (8) Kanäle mit acht (8) Referenzen. Single-Core-Modul: Für Standard-Konferenzen bis zu acht (8) Kanäle mit einer (1) Referenz. Für Mix-Minus-Anwendungen bis zu vier (4) Kanäle mit vier (4) Referenzen. |
|
|
Nachhallzeit |
400 mS maximal, abhängig von Kanal- und Referenzanzahl |
|
|
Konvergenzrate |
Typischerweise > 90dB/Sek |
|
|
Latenz |
11 mS |
|
|
Prozessoren |
1 x Analog Devices Griffin ADSP-21584 Dual-Core DSP @ 500 MHz |
|
|
Rohe Verarbeitungskapazität |
500 MIPS, 6 GFLOPS, 2 GMACS |
|
|
Analoge Eingänge |
|
|
|
Anschlüsse |
3,81 mm Klemmenblöcke. |
|
|
Anzahl der Eingänge |
Zwölf (12) umschaltbare symmetrische Mikrofon- oder Line-Pegel |
|
|
Nominaler Eingangspegel |
+4 dBu |
|
|
Maximaler Eingangspegel |
+24 dBu |
|
|
Mikrofon-Vorverstärker-Verstärkung |
0 bis 51 dB in 3-dB-Schritten mit ± 24 dB digitalem Trim |
|
|
Mikrofon-Vorverstärker EIN |
< -125 dB mit 150 Ohm Quellimpedanz, 22,4 kHz BW |
|
|
CMRR |
> 50 dB @ 1 kHz, Einheitsverstärkung |
|
|
Eingangsimpedanz |
2k Ohm symmetrisch, 1k Ohm unsymmetrisch |
|
|
Phantomspeisung (Pro Eingang) |
+48 VDC @ 10 mA maximal. |
|
|
Dynamikbereich |
> 115 dB, A-bewertet. |
|
|
THD + Rauschen |
< -100 dB (22,4 kHz BW, unbewertet); 1 kHz @ +15 dBu mit 0 dB Verstärkung. |
|
|
Latenz |
0,31 mS |
|
|
Analoge Ausgänge |
|
|
|
Anschlüsse |
3,81 mm Klemmenblöcke. |
|
|
Anzahl der Ausgänge |
Acht (8) symmetrische Line-Pegel. |
|
|
Nominaler Ausgangspegel |
+4 dBu mit 20 dB Headroom. |
|
|
Maximaler Ausgangspegel |
+24 dBu (+22,8 dBu in eine minimale Last von 2 k Ohm). |
|
|
Ausgangsimpedanz |
300 Ohm symmetrisch, 150 Ohm unsymmetrisch. |
|
|
Dynamikbereich |
> 117 dB, A-bewertet. |
|
|
THD + Rauschen |
< -97 dB (22,4 kHz BW, unbewertet); 1 kHz, 0 dB Verstärkung +8 dBu Ausgang |
|
|
Latenz |
0,65 mS |
|
|
Mechanische Daten |
|
|
|
Platzbedarf |
1U (BxTxH: 48,02 cm x 24,13 cm x 4,37 cm / 18,91 Zoll x 9,5 Zoll x 1,72 Zoll). Tiefe beinhaltet nicht den Steckerüberstand. Lassen Sie mindestens 7,62 cm zusätzlichen Freiraum für rückseitige Anschlüsse. Zusätzliche Tiefe kann je nach spezifischer Verkabelung und Anschlüssen erforderlich sein. |
|
|
Elektrische Daten |
100-240 VAC, 50/60 Hz, 60 Watt maximal, Universal-Eingang. |
|
|
Belüftung |
Maximale empfohlene Umgebungsbetriebstemperatur beträgt 30°C / 86°F. Stellen Sie sicher, dass die linke und rechte Geräteseite frei zugänglich sind (5,08 cm, 2 Zoll Mindestabstand). Die Belüftung sollte nicht durch Abdecken der Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. behindert werden. |
|
|
Zertifizierungen oder Konformität |
Sicherheit: UL 60065, cUL 60065, IEC 60065 EMV: EN 55103-1, EN 55103-2, EN55032, EN 61000-3-2, EN 61000-3-3, ICES-003, FCC Teil 15 (alle Klasse A) Umwelt: RoHS |
