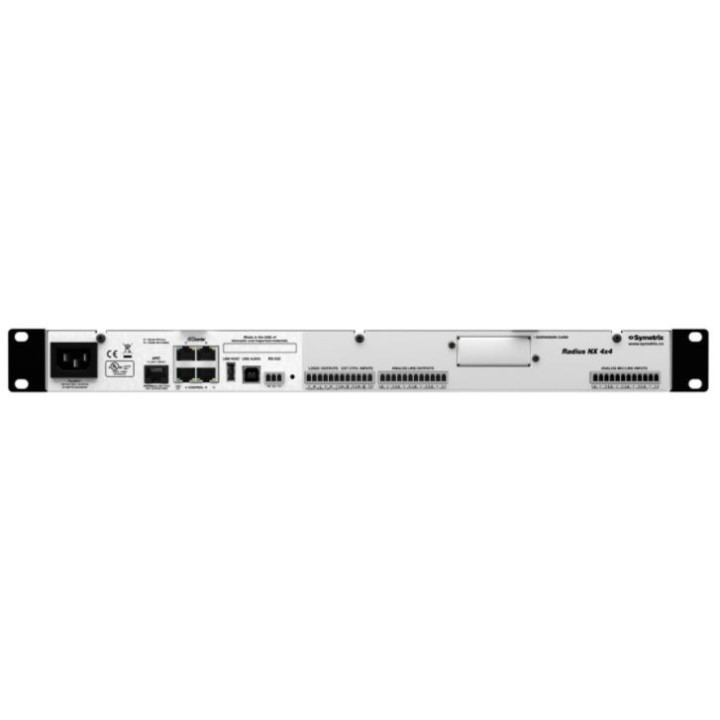

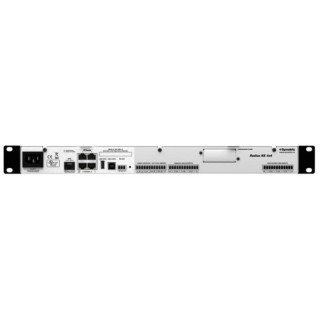

Spezifikationen

Allgemein

Prozessor

1 x Analog Devices Griffin ADSP-SC587 Dual-Core DSP @ 500 MHz

Rohe Verarbeitungsleistung

500 MIPS, 6 GFLOPS, 2 GMACS

Abtastrate

48 kHz, ± 100 ppm.

Frequenzgang (A/D/A)

20 Hz – 20 kHz, ± 0,5 dB.

Dynamikbereich (A/D/A)

> 114 dB, A-bewertet.

Kanaltrennung (A/D/A)

> 110 dB @ 1 kHz, +24 dBu

Latenz (A/D/A)

1,04 ms, Eingänge zu Ausgängen geroutet

Delay-Speicher

174 Sekunden mono.

Analoge Steuereingänge

0-3,3 VDC.

Empfohlenes externes Steuerpotentiometer

10k Ohm, linear.

Logische Ausgänge

Niedrig (0V) wenn aktiv, hochgezogen (5V) wenn inaktiv.

Maximale externe Versorgungsspannung / Ableitstrom für logischen Ausgang

24 VDC / 50 mA.

Maximaler Ausgangsstrom für logischen Ausgang

10 mA.

THD + Rauschen

< -95 dB (BW 22,4 kHz, unbewertet); 1 kHz @ +15 dBu bei 0 dB Verstärkung

RS-232 Zubehör-Serienschnittstelle

57,6 kBaud (Standard), 8 Datenbits, 1 Stoppbit, keine Parität, kein Flusssteuerung, Direktverkabelung, nur Pins 2, 3 und 5 erforderlich

RS-485 Seriell-E/A

38,4 kBaud (Standard) 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung. Kann vom ARC-Port getrennt werden

Ethernet-Kabel

Standard CAT5/6, maximale Länge zwischen Geräten = 328 Fuß / 100 Meter

Dante-Kabel

Standard CAT6, maximale Länge zwischen Geräten = 328 Fuß / 100 Meter

ARC-Kabel

Standard CAT5/6, Entfernung abhängig von Last und Geräteanzahl

Maximale Anzahl gespeicherter Voreinstellungen

1000.

AEC (falls installiert)

Anzahl der Kanäle

Dual-Core-Modul: Für Standard-Konferenz bis zu sechzehn (16) Kanäle mit zwei (2) Referenzen. Für Mix-Minus-Anwendungen bis zu acht (8) Kanäle mit acht (8) Referenzen. Single-Core-Modul: Für Standard-Konferenz bis zu acht (8) Kanäle mit einer (1) Referenz. Für Mix-Minus-Anwendungen bis zu vier (4) Kanäle mit vier (4) Referenzen.

Schwanzlänge

Maximal 400 ms, abhängig von der Anzahl der Kanäle und Referenzen

Konvergenzrate

Typischerweise > 90dB/Sek

Latenz

11 ms

Prozessoren

1 x Analog Devices Griffin ADSP-21584 Dual-Core DSP @ 500 MHz

Rohe Verarbeitungsleistung

500 MIPS, 6 GFLOPS, 2 GMACS

Analoge Eingänge

Anschlüsse

3,81 mm Klemmleisten.

Anzahl der Eingänge

Vier (4) umschaltbare symmetrische Mikrofon- oder Line-Pegel

Nominaler Eingangspegel

+4 dBu

Maximaler Eingangspegel

+24 dBu.

Mikrofon-Vorverstärkung

0 bis 51 dB in 3-dB-Schritten mit digitaler Anpassung von ± 24 dB

Mikrofon-Vorverstärker EIN

< -125 dB bei 150 Ohm Quellimpedanz, BW 22,4 kHz

CMRR

> 50 dB @ 1 kHz, Einheitsverstärkung

Eingangsimpedanz

2k Ohm symmetrisch, 1k Ohm unsymmetrisch

Phantomspeisung (pro Eingang)

+48 VDC @ maximal 10 mA.

Dynamikbereich

> 115 dB, A-bewertet.

THD + Rauschen

< -100 dB (BW 22,4 kHz, unbewertet); 1 kHz @ +15 dBu bei 0 dB Verstärkung.

Latenz

0,31 ms

Analoge Ausgänge

Anschlüsse

3,81 mm Klemmleisten.

Anzahl der Ausgänge

Vier (4) symmetrische Line-Pegel

Nominaler Ausgangspegel

+4 dBu mit 20 dB Headroom

Maximaler Ausgangspegel

+ 24 dBu (+ 22,8 dBu in 2k Ohm Mindestlast)

Ausgangsimpedanz

300 Ohm symmetrisch, 150 Ohm unsymmetrisch.

Dynamikbereich

> 117 dB, A-bewertet.

THD + Rauschen

< -97 dB (BW 22,4 kHz, unbewertet); 1 kHz, 0 dB Verstärkung, +8 dBu Ausgang

Latenz

0,65 ms.

USB-Audio-E/A

Anschluss

Ein (1) Typ B mit hoher Haltekraft

Schnittstelle

2.0 mit Legacy Audio Class 1.0 Modi

Kapazität

1x1 (Freisprechmodi mit und ohne Echounterdrückung) - treiberlos, 2x2 Line I/O-Modus - treiberlos, und 8x8 Line I/O-Modus - Treiber enthalten

Abtastrate

48 kHz

Bittiefe

16 Bit, Freisprechmodi; 16 oder 24 Bit, Line-Modi

Mechanische Daten

Platzbedarf

1U (BxTxH: 18,91 Zoll x 9,5 Zoll x 1,72 Zoll / 48,02 cm x 24,13 cm x 4,37 cm). Tiefe enthält nicht den Platz für Anschlüsse. Planen Sie mindestens 3 Zoll zusätzlichen Abstand für rückseitige Anschlüsse ein. Zusätzliche Tiefe kann je nach Ihrer spezifischen Verkabelung und Anschlüssen erforderlich sein.

Elektrisch

100-240 VAC, 50/60 Hz, 60 Watt maximal, Universaleingang.

Belüftung

Die empfohlene maximale Umgebungstemperatur für den Betrieb beträgt 30 °C / 86 °F. Stellen Sie sicher, dass die linke und rechte Seite des Geräts nicht blockiert sind (mindestens 5,08 cm, 2 Zoll Abstand). Die Belüftung darf nicht durch Abdecken der Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. behindert werden.

Zertifizierungen oder Konformität

Sicherheit: UL 60065, cUL 60065, IEC 60065 EMV: EN 55103-1, EN 55103-2, EN55032, EN 61000-3-2, EN 61000-3-3, ICES-003, FCC Teil 15 (alle Klasse A) Umwelt: RoHS
