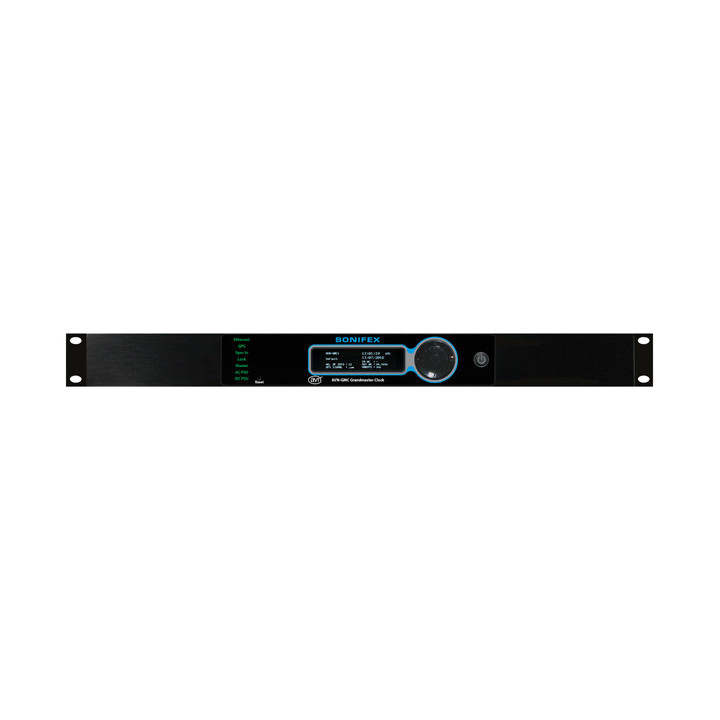

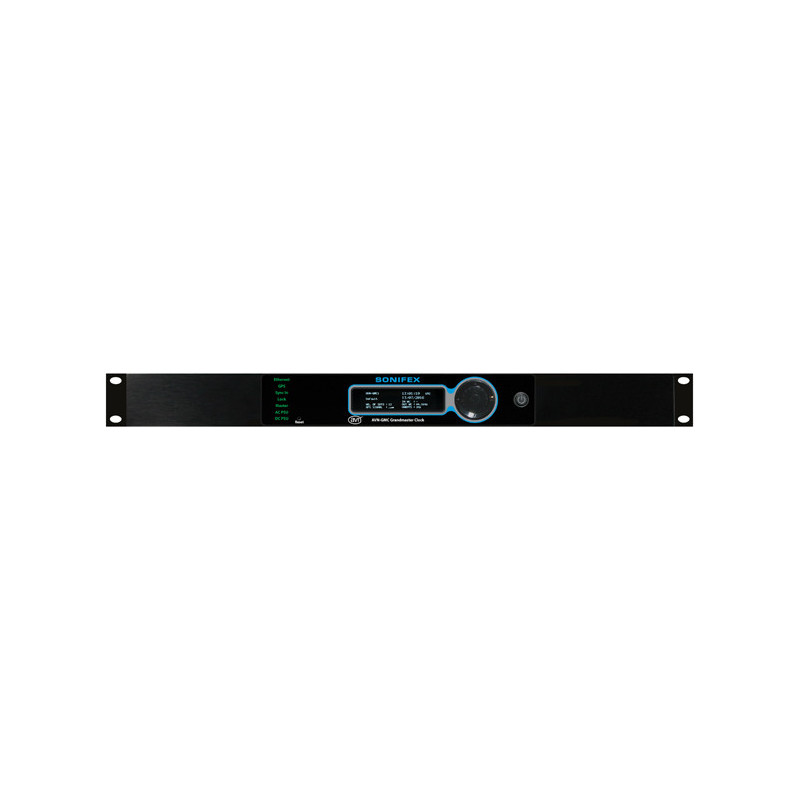

AVN-GMCS IEEE1588 PTP Grandmaster Clock mit GPS-EmpfängernDer AVN-GMCS ist eine PTPv2-Grandmaster-Clock für AoIP-Anwendungen. IEEE1588-2008 PTPv2 (Precision Time Protocol) wird verwendet, um alle Knoten in einem Netzwerk zu synchronisieren. Um dies zu erreichen, muss einer der Knoten zur Master-Clock werden und Zeitpakete an die anderen verteilen. Der AVN-GMCS wurde entwickelt, um diese Rolle einfach und präzise zu erfüllen und ermöglicht eine Synchronisation zwischen allen Knoten im Sub-Mikrosekundenbereich.nnRAVENNA (wovon AES67 eine Teilmenge ist) ermöglicht die Verteilung von Audio über ein Netzwerk. Damit dies möglich ist, müssen alle Knoten zeitlich miteinander synchronisiert sein. Ravenna verwendet PTP-Zeitstempelung, die nicht nur die Netzwerkzeit verteilt, sondern auch die Latenz bei der Übertragung berechnet und die Zeit an jedem Knoten entsprechend anpasst. Die Konfiguration des Geräts erfolgt einfach über die Bedienelemente an der Frontplatte oder den Webserver, einschließlich der Einrichtung des PTP-Profils.nnIm Normalbetrieb hat das Gerät eine PTPv2-Zeitstempelauflösung von 8 ns. Der AVN-GMCS verwendet eine Kombination aus GPS-Empfänger, PLL (Phase Lock Loop) und einem speziellen On-Board-Taktgeber, um die präzisen, jitterarmen Taktsignale zu erzeugen, die für den Betrieb der Zeitstempelschaltung des physischen Transceivers erforderlich sind und auch eine Überbrückung ermöglichen, wenn das GPS-Signal verloren geht.nnDer spezielle On-Board-Taktgeber ist in drei verschiedenen Ausführungen erhältlich: TCXO, OXCO und CSAC (Chip Scale Atomic Clock, Cäsium), die sich in Preis und Genauigkeit unterscheiden:nnAVN-GMCS – TCXO Temperaturkompensierter Oszillator mit einer Genauigkeit von 1 Teil pro Million (im schlimmsten Fall 1 Sekunde Gewinn/Verlust alle 11,5 Tage). *
