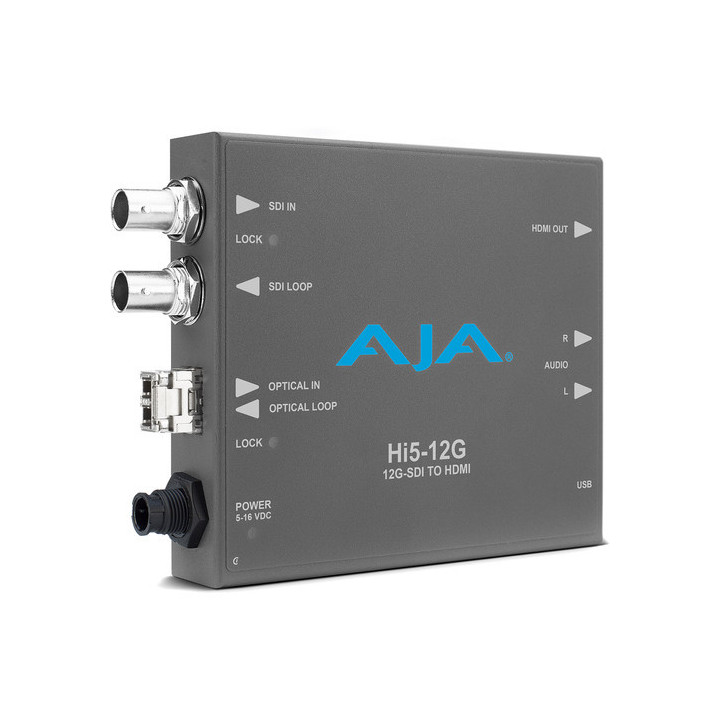

AJA Hi5-12G-TR Mini-Konverter 12G-SDI zu HDMI 2.0 mit LC-Glasfaser-Transceiver
Der Hi5-12G-TR, der Mini-Konverter von AJA für 12G-SDI zu HDMI 2.0 mit LC-Glasfaser-Transceiver, konvertiert einen 12G-SDI- oder LC-Glasfaser-Quelleneingang in einen HDMI 2.0-Ausgang. Dieser kompakte Konverter kann ein 4K-Signal über Glasfaser oder 12G-SDI bis zu 10 km erweitern und verfügt über einen Glasfaser-Loop-Ausgang und einen gerahmten SDI-Loop-Ausgang. Er unterstützt Videoauflösungen bis DCI 4K (4096 x 2160) und UHD 4K (3840 x 2160). Mit Unterstützung für bis zu DCI/UHD 4K60, HFR (hohe Bildfrequenzen) und HDR-Metadatengenerierung fügt sich der Hi5-12G-R nahtlos in Ihren professionellen Workflow ein.
Eine LED-Anzeige zeigt eine von fünf Farben an, wenn Ihr Eingangssignal gesperrt ist: Blau für 12G-SDI, Violett für 6G-SDI, Orange für 3G-SDI, Rot für HD-SDI oder Grün für SD-SDI. Ein USB-Anschluss ermöglicht einfache Upgrades und Konfiguration mit der mitgelieferten Mini-Config-Software.
Eingang/Ausgang für bis zu acht eingebettete Audiokanäle über eine praktische Audio/Video-Verbindung mit nur einem Kabel. Der AJA Hi5-12G-TR bietet außerdem 2-Kanal-RCA-Audioausgänge für separates Audio-Monitoring. Dieser Konverter enthält ein universelles Netzteil mit internationalen Steckern für weltweite Verwendung.
Merkmale
- Konvertiert einen 12G-SDI- oder Glasfasereingang in einen HDMI 2.0-Ausgang
- Unterstützt HDMI 2.0b bis zu 18 Gb/s für UHD 4K 60/59,94/50 4:2:2/4:4:4
- Unterstützt Videoauflösungen bis DCI 4K (4096 x 2160) und UHD 4K (3840 x 2160)
- Verfügt über einen Glasfaser-Loop-Ausgang und einen gerahmten SDI-Loop-Ausgang
- Erweitert 4K-Signale bis zu 10 km
- Unterstützt HDR mit HDR10 und HLG (Hybrid Log Gamma)
- Eine LED-Anzeige für die Signalverriegelung zeigt den Typ Ihrer Eingangsquelle mit einer von fünf Farben an
- Eingang/Ausgang für bis zu acht eingebettete Audiokanäle
- Zusätzlicher analoger 2-Kanal-RCA-Audioausgang
- Konfiguration und Aktualisierung über USB-Anschluss und mitgelieferte Mini-Config-Software
- Universelles Netzteil mit internationalem Steckersatz
- Kompaktes und tragbares Format
|
|
Spezifikationen
|
|
|
Video
|
|
|
Unterstützte Videoformate
|
DCI 4K: 4096 x 2160p
UHD 4K: 3840 x 2160p
2K: 2048 x 1080p
HD: 1920 x 1080p
HD: 1920 x 1080i
HD: 1280 x 720p
HD: 720 x 576p
HD: 720 x 576i
HD: 720 x 480p
HD: 720 x 480i
|
|
Videoeingang
|
|
|
Auswahl des Eingangssignals
|
12G-Glasfaser: 1 x LC-Glasfaser
SMPTE-2082/2081/424/297/292/259
12G/HD/SD-SDI: 1 x BNC
SMPTE-2082/2081/424/292/259
|
|
Chroma-Subsampling
|
YCbCr 4:2:2/4:4:4/4:2:0
RGB 4:4:4, SMPTE-Pegel oder voll
|
|
Bittiefe
|
8, 10, 12 Bit (HFR 4K/UHD 4:4:4 begrenzt auf 8 Bit)
|
|
4K-Signalintegration
|
Zuordnung von DCI/UHD 4K-Quelle zu Two Sample Interleave (2SI)
|
|
Optischer Glasfaser-Videoeingang
|
Nominale Wellenlänge, Empfänger:
1260 nm (Minimum), 1620 nm (Maximum)
Optische Empfindlichkeit: -10 dBm (Minimum 12 Gb/s), -14 dBm (Minimum 3 Gb/s)
Überlastleistung: -2 dB (Minimum)
|
|
Videoausgang
|
|
|
Videoausgangsanschlüsse
|
12G-Glasfaser: 1 x LC-Glasfaser 12G-SDI
SMPTE-2082/2081/424/297/292/259
12G/HD/SD-SDI: 1 x BNC
SMPTE-2082/2081/424/292/259
|
|
Chroma-Subsampling
|
YCbCr 4:2:2/4:4:4
RGB 4:4:4, SMPTE-Pegel oder voll
|
|
Bittiefe
|
8, 10 Bit
|
|
Optischer Glasfaser-Videoausgang
|
Nominale Wellenlänge, Sender:
1260 nm (Minimum), 1310 nm (typisch), 1360 nm (Maximum)
Optische Leistung: -5 dBm (Minimum), 0,5 dBm (Maximum)
Auslöschverhältnis: 5,4 dB (Minimum)
|
|
Maximale Kabellänge (optisch)
|
2 km / 1,24 Meilen
|
|
Unterstützte Ausgangsauflösungen
|
1 x 12G-SDI:
4096 x 2160: 60/59,94/50/30/29,97/25/24/23,98
3840 x 2160: 60/59,94/50/30/29,97/25/24/23,98
1 x 6G-SDI:
4096 x 2160: 30/29,97/25/24/23,98
3840 x 2160: 30/29,97/25/24/23,98
1 x 3G-SDI (Level A oder B Dual Link):
2048 x 1080p: 60/59,94/50/30/29,97/25/24/23,98
2048 x 1080PsF: 30/29,97/25/24/23,98
1080p: 60/59,94/50/30/29,97/25/24/23,98
1080PsF: 30/29,97/25/24/23,98
1080i: 60/59,94/50
720p*: 60/59,94/50
1 x 1,5G-SDI:
2048 x 1080p: 30/29,97/25/24/23,98
2048 x 1080PsF: 30/29,97/25/24/23,98
1080p: 30/29,97/25/24/23,98
1080PsF: 30/29,97/25/24/23,98
1080i: 60/59,94/50
720p: 60/59,94/50
1 x 270 Mb SDI:
625i: 50
525i: 59,94
|
|
Videoausgangsanschlüsse
|
12G-Glasfaser: 1 x LC-Glasfaser 12G-SDI
SMPTE-2082/2081/424/297/292/259
12G/HD/SD-SDI: 1 x BNC
SMPTE-2082/2081/424/292/259
|
|
Audio
|
|
|
Digitaler Audioeingang
|
Eingebettetes Audio: 24 Bit, 8 Kanäle
|
|
Analoger Audioeingang
|
Anschlüsse: 2 x RCA, 2 Kanäle, -10 dBu (nominal)
|
|
Digitaler Audioausgang
|
Eingebettetes SDI-Audio: 24 Bit, 8 Kanäle
|
|
Benutzeroberfläche
|
|
|
Konfiguration
|
1 x USB
|
|
Stromversorgung
|
|
|
Stromversorgung
|
5-20 VDC geregelt, 11 W
|
|
Umgebung
|
|
|
Betriebstemperatur und Luftfeuchtigkeit
|
0 bis 40°C / 32 bis 104°F*
10-90%, nicht kondensierend
|
|
Lagertemperatur
|
Stromversorgung ausgeschaltet:
-40 bis 60°C / -40 bis 140°F
|
|
Betriebshöhe
|
< 3048 m / 10 000 Fuß
|
|
Allgemein
|
|
|
Abmessungen
|
116,84 x 102,11 x 22,86 mm / 4,6 x 4,02 x 0,9"
|
|
Gewicht
|
0,23 kg / 0,5 lb
|
