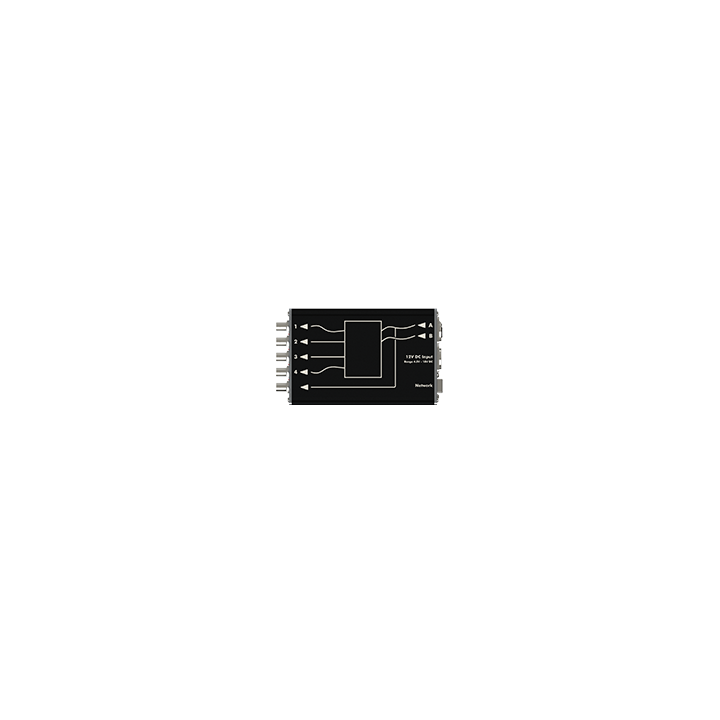

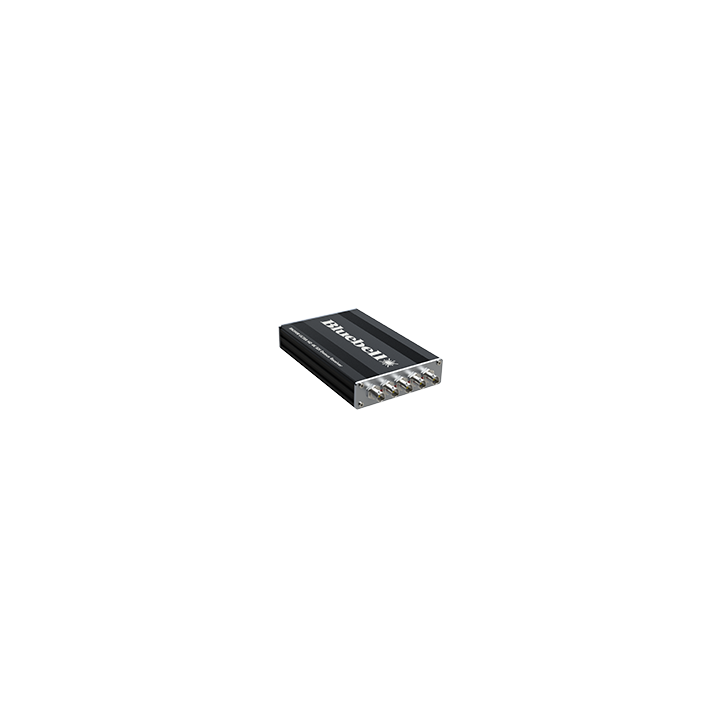

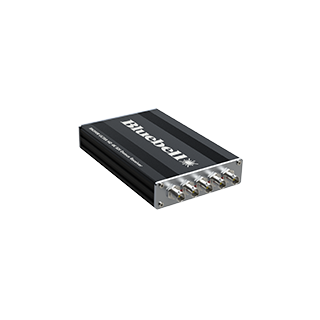

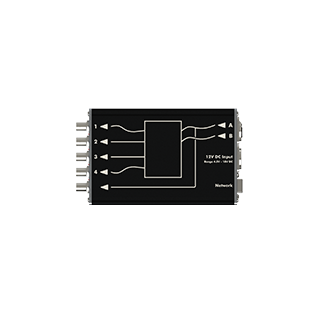

Quad Channel 3G/SDI Faseroptik-Empfänger-Demultiplexer-Karte, mit automatischer Erkennung und Resynchronisation für SDI, HD/SDI und 3G/SDI. Ohne installierte Optik.
... mehr erfahren
Visuals Preis
2.380,50 CHF o. MwSt.

2.573,32 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

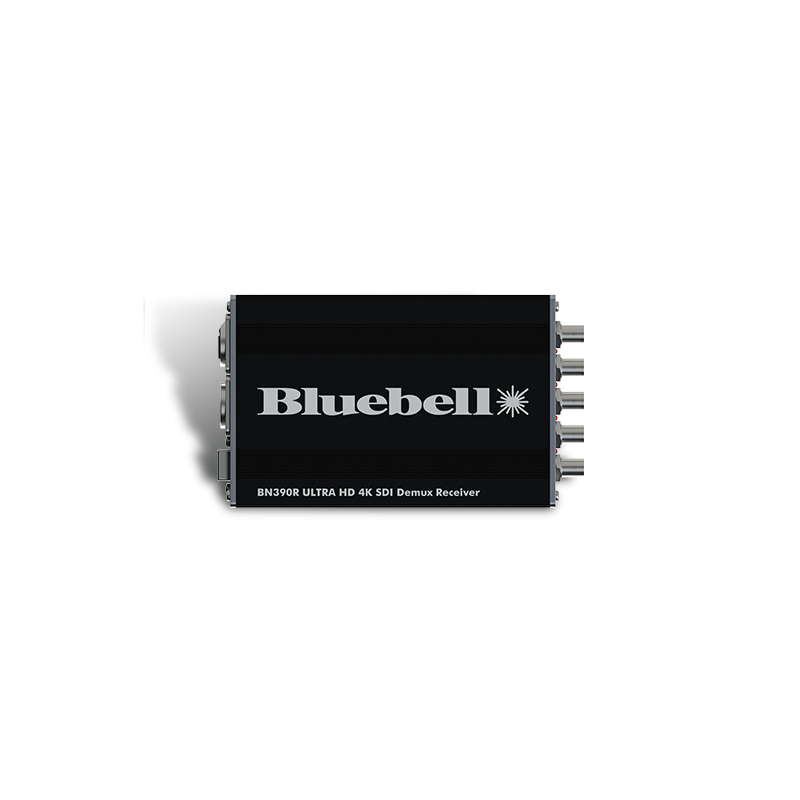

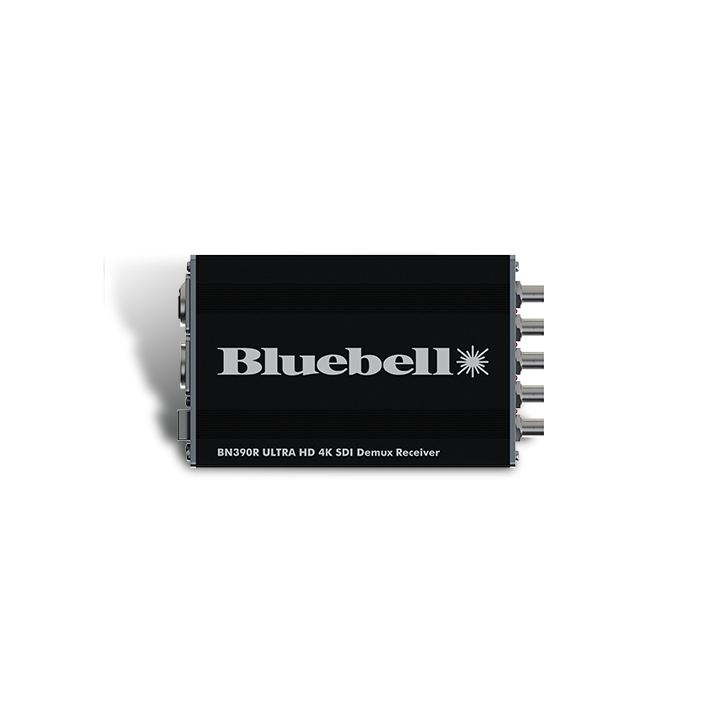

BN390 Einsatzfähige optische Produkte für Außenübertragungen
Basierend auf der bewährten BlueNano-Serie ist der BN390 für den wirtschaftlichen Transport von 4K-UHD-Signalen über Glasfaser konzipiert. Basierend auf felderprobter Technologie ermöglichen die kompakten Einheiten den Transport von 4 x 3G-SDI-Signalen auf einer einzigen Wellenlänge über eine einzige Faser. Der BN390 bietet auch eine kompakte Konvertierungseinheit, die die Übertragung von Ausgängen von bis zu vier Kameras über Glasfaser ermöglicht. Diese Einheit multiplext 4 x 3G-SDI zu einem 12G-SDI-Signal mit elektrischen und optischen Ausgängen. Mit einer Option für ITU-Grid-CWDM-Wellenlängen können bis zu 18 x 12G-SDI-Kanäle oder 72 x 3G-SDI-Kanäle über eine einzige Singlemode-Faser transportiert werden. Die Stromversorgung erfolgt über die kompakte Einheit PS12. Jeder BN390 verfügt über einen 4-poligen XLR, der die Stromversorgung aus verschiedenen externen DC-Quellen im Bereich von 4,5 bis 17 V ermöglicht.



Spezifikationen



Elektrischer Eingang



Normen

SMPTE 424M, SMPTE 292M
SMPTE 297M

Entzerrung

Automatisch bis zu 100 m @ 3 Gb/s
Automatisch bis zu 200 m @ 1,485 Gb/s

Anschluss

1 x BNC 75 Ohm nach IEC 60169-8 Amendment 2 pro Kanal

Rückflussdämpfung

> 15 dB @ 1,485 Gb/s

Format

Resynchronisiert

Optischer Ausgang



Anschluss

Neutrik Opticalcon Dual

Wellenlänge

1270-1610 nm

Optische Leistung

-3 dBm @ 1310 nm (typisch)

Optischer Eingang



Anschluss

Neutrik Opticalcon Dual

Wellenlänge

1270-1610 nm

Empfindlichkeit

> -22 dBm @ 3 Gb/s (typisch)

Max. Eingangsleistung

> -1 dBm

Elektrischer Ausgang



Normen

SMPTE 424M, SMPTE 292M, SMPTE 297M
Automatische Ratenwahl für 3G-SDI-, HD-SDI-Raten.

Anschluss

1 x BNC 75 Ohm nach IEC 60169-8 Amendment 2
pro Kanal

Rückflussdämpfung

> 15 dB @ 1,485 Gb/s

Signalpegel

800 mV +/- 10%

DC-Offset

0 +/- 0,5 V

Jitter

<0,15 UI entzerrte Leitung

Format

Resynchronisiert

Allgemeine Kartenspezifikationen

Länge

134 mm

Breite:

109 mm

Höhe:

30 mm

Gewicht:

200 g

Betriebstemperatur:

-30 bis +70 ºC

Stromversorgung:

2,5 W

Spannung

4,5 bis 17 V DC

Konformität



EMI/RFI:

Konform mit den Normen 89/336/EWG, EN55022B, EN61000-4-2, EN61000-4-4-(Stufe 2), EN61000-4-4FTB,
EN61000-4-5, EN61000-4-11

Elektrisch:

Konform mit den Normen EN61000-6-1, EN61000-6-2, EN61000-6-3,
EN61000-6-4

Lasersicherheit

Abhängig vom installierten SFP.
Konform mit Laserproduktklasse 1

RoHS:

Konform mit Richtlinie 2002/95/EG

Quad Channel 3G/SDI Faseroptik-Empfänger-Demultiplexer-Karte, mit automatischer Erkennung und Resynchronisation für SDI, HD/SDI und 3G/SDI. Ohne installierte Optik.
