4 Channel Fiber CWDM with LC connectors (1450nm - 1530nm). A 20% restocking fee applies to all product returns.
... mehr erfahren
Visuals Preis
725,00 CHF o. MwSt.

783,73 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

Lynx 4-Kanal CWDM Glasfaser

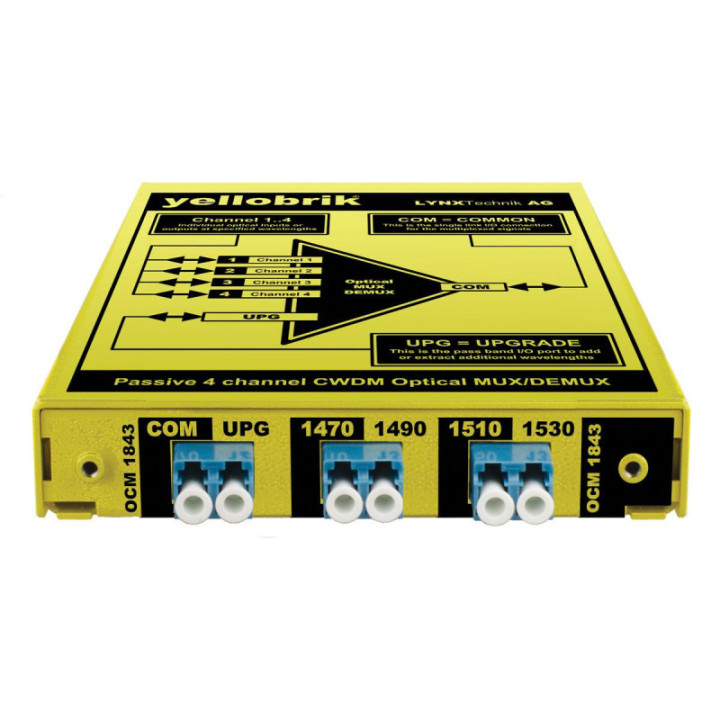

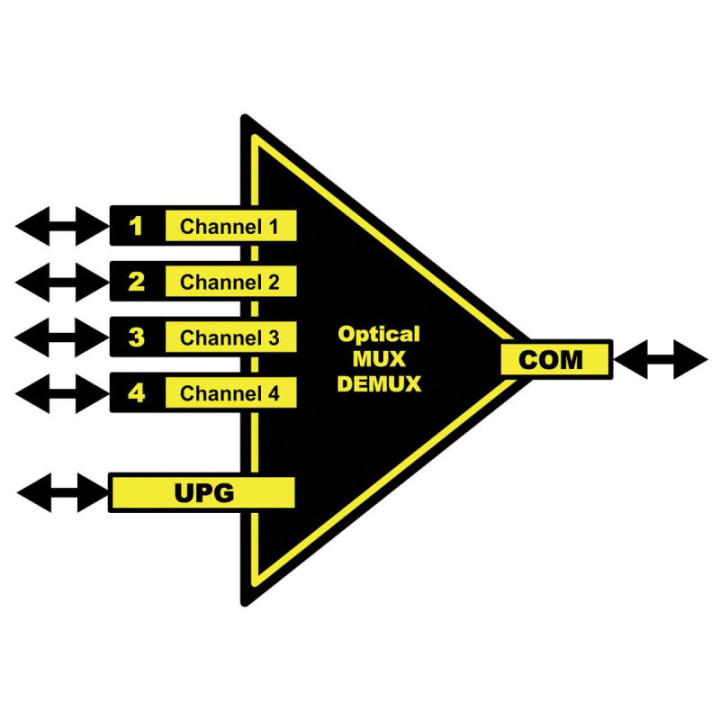

Der OCM 1843 ist ein kompakter passiver 4-Kanal-CWDM-Multiplexer / Demultiplexer, der entwickelt wurde, um bis zu 4 einzelne Signale über eine einzige Glasfaserverbindung zu senden und zu empfangen. Jedes Modul verfügt über einen UPG-Port (Upgrade) zur Kaskadierung mit anderen 4-Kanal-Modulen, wodurch die Systemkapazität auf maximal 16 Kanäle erweitert wird.

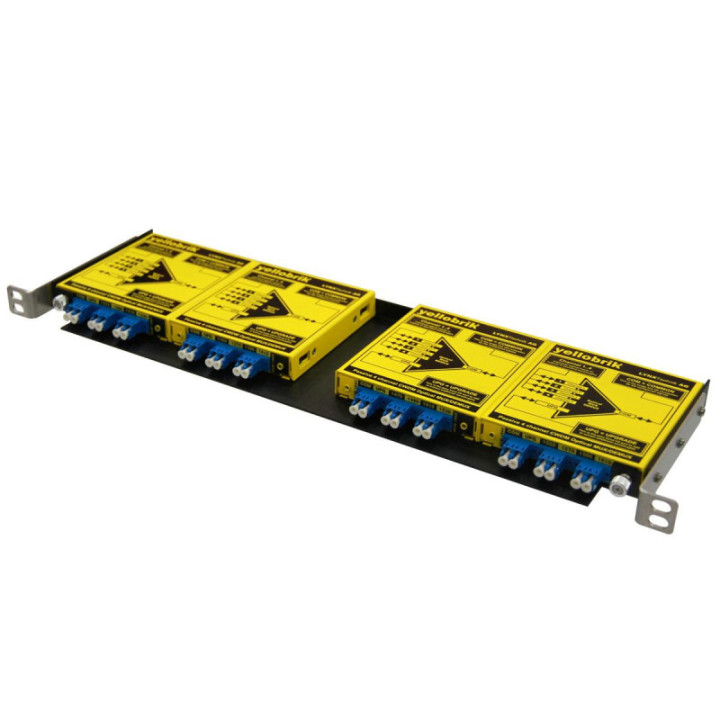

Die Module können eigenständig verwendet oder in den optionalen 19" ½ HE Rack-Rahmen RFR 1018 integriert werden, der alle vier Module aufnehmen kann. Ideal für Systeminstallationen.
Ideal geeignet für die Verwendung mit yellobrik CWDM-Glasfasermodulen (alle 16 Wellenlängen sind verfügbar).
Eigenschaften
- Senden / Empfangen Sie bis zu 4 Kanäle über eine einzige Glasfaserverbindung
- Passiver Betrieb (keine Stromversorgung erforderlich)
- Kombinieren Sie die vier Module für bis zu 16 Kanäle
- LC/PC Singlemode optische Anschlüsse
- Optionaler 19" ½ HE Rack-Rahmen (RFR 1018)



Spezifikationen



Optische E/A

4 x Glasfaser-E/A-Kanäle Mittenfrequenzen aus ITU-T G.694.2

OCM 1843 = 1470, 1490, 1510, 1530nm



1 x COM-Anschluss (gemeinsam) = gemultiplexte E/A



1 x UPG (Upgrade) E/A-Anschluss (Bandbreitenverbindung zu anderen OCM 189x-Modulen)



LC/PC SMF (Singlemode) Steckverbinder



Kanaleinfügedämpfung: 2,7dB , UPG-Einfügedämpfung: 2,7dB



Polarisationsabhängiger Verlust: max. 0,2dB



Rückflussdämpfung: > 45dB



Isolation (zum benachbarten Kanal): > 30dB



Richtwirkung > 55dB



Temperaturabhängiger Verlust: < 0,005dB/ºC



Temperaturabhängige Wellenlängenänderung: < 0,003nm/ºC



Max. Eingangsleistung: 500mW



Simplex- oder Vollduplex-Betrieb

Stromversorgung

Keine erforderlich (passiver Betrieb)

Physikalisch

Abmessungen: 120mm x 100mm x 18mm (4,72" x 3,93" x 0,75") Gewicht: 140g (4,9oz)
