CWDM-Faser 9 Kanäle mit LC-Anschlüssen (1270nm - 1430nm). Eine Wiedereinlagerungsgebühr von 20% wird auf alle Produktrücksendungen erhoben.
... mehr erfahren
Visuals Preis
1.260,00 CHF o. MwSt.

1.362,06 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

Lynx 9-Kanal CWDM-Faser

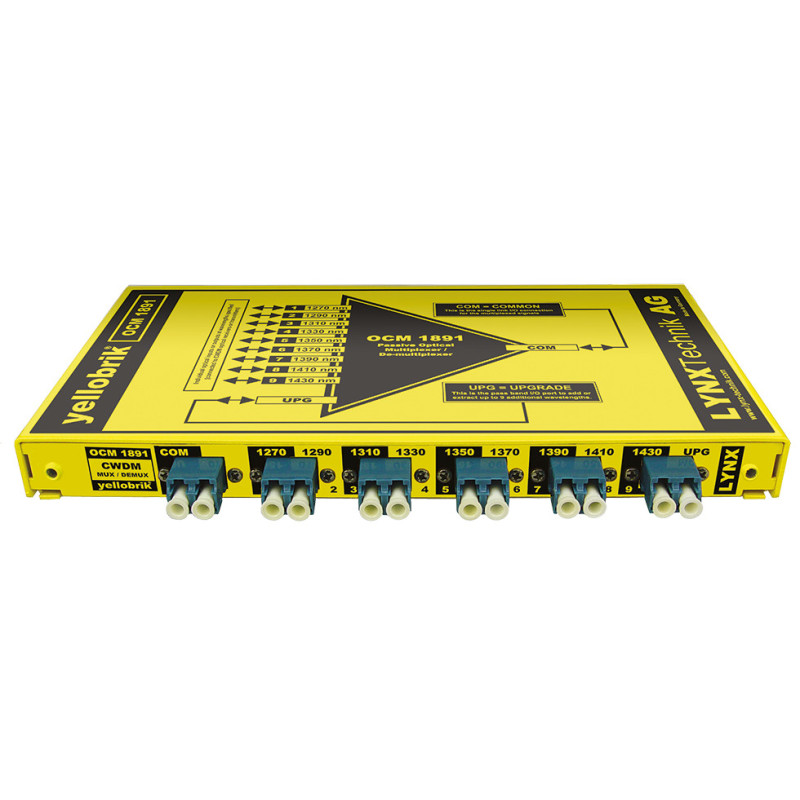

Der OCM 1891 ist ein kompakter 9-Kanal passiver CWDM optischer Multiplexer/Demultiplexer, der bis zu 9 einzelne Signale über eine einzige Faserverbindung senden oder empfangen kann. Das Modul verfügt über einen UPG-Port (Upgrade) zum Anschluss an den OCM 1892, der die Modulkapazität auf 18 CWDM-Kanäle erweitert.

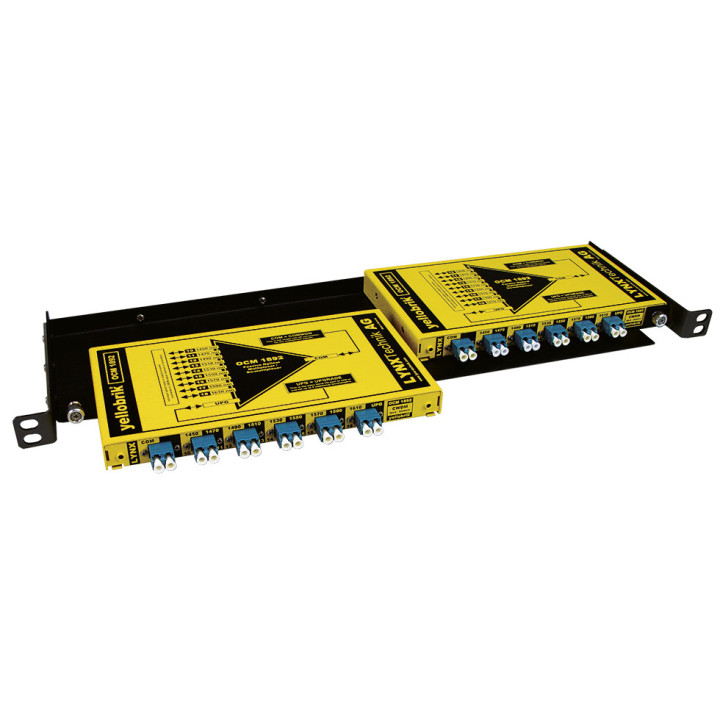

Die Module können eigenständig oder im optionalen RFR 1018 1/2 HE 19" Rahmen betrieben werden, ideal für Systeminstallationen.
Ideal geeignet für den Einsatz mit yellobrik CWDM-Fasermodulen (alle 18 verfügbaren Wellenlängen).
Eigenschaften
- Senden/Empfangen von bis zu 9 Kanälen über eine einzelne Faser
- 1270 nm bis 1430 nm (ITU-T G.694.2)
- Passiver Betrieb (keine Stromversorgung erforderlich)
- Kombinierbar mit OCM 1892 für 18 Kanäle
- LC/PC Singlemode-Anschlüsse
- Optionaler 19" 1/2 HE Rackrahmen



Spezifikationen

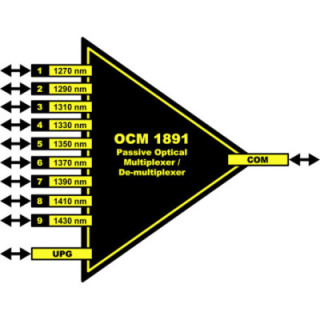

Optischer Ein-/Ausgang

9 x Faseroptische E/A-Kanäle (1 bis 9) Mittenfrequenzen aus ITU-T G.694.2 1270,1290,1310,1330,1350,1370,1390,1410,1430 nm



1 x COM (Common) Anschluss = multiplexter Ein-/Ausgang



1 x UPG (Upgrade) E/A-Anschluss (Bandbreitenanschluss zum OCM 1892 Modul)



LC/PC SMF (Singlemode) Anschlüsse



Kanaleinfügungsdämpfung: 2,7 dB UPG-Einfügungsdämpfung: 2,7 dB



Polarisationsabhängiger Verlust: max 0,2 dB



Rückflussdämpfung: > 45 dB



Isolation (zum benachbarten Kanal): > 30 dB



Richtwirkung > 55 dB



Temperaturabhängiger Verlust: < 0,005 dB/ºC



Temperaturabhängige Wellenlängenänderung: < 0,003 nm/ºC



Max. Eingangsleistung: 500 mW



Simplex- oder Vollduplex-Betrieb

Stromversorgung

Keine erforderlich (passiver Betrieb)

Physische Eigenschaften

Abmessungen: L: 108 mm x B: 198 mm x H: 19 mm (4,25" x 7,79" x 0,75") Gewicht: 230 g (8,1 oz)
