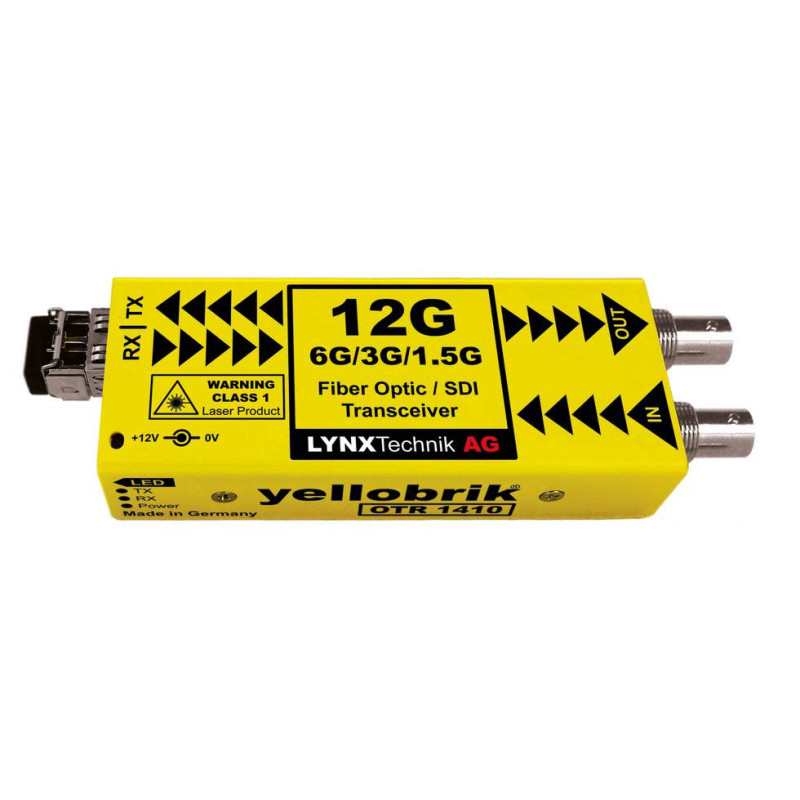

Lynx O TR 1410 - HD SDI / Fiber Optic Transceiver

1011557
Lynx O TR 1410 - HD SDI / Fiber Optic Transceiver
Lynx O TR 1410 - HD SDI / Fiber Optic Transceiver
12G, 6G, 3G, HD SDI Glasfaser-Sender-Empfänger - 10 km - 1310 nm - LC-Anschluss. Für alle Produktrücksendungen fällt eine Wiedereinlagerungsgebühr von 20 % an.
... mehr erfahren
Visuals Preis
788,00 CHF o. MwSt.

851,83 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

Lynx HD SDI / Glasfaser-Transceiver
Der OTR 1410 ist ein Glasfaser / SDI-Sender und -Empfänger in einem einzigen, eigenständigen Gehäuse. Er ist eine praktische und kostengünstige Lösung zur Überwindung der Einschränkungen bei der Verteilung von unkomprimierten, hochbandbreiten Broadcast-Qualitäts-Videosignalen über große Entfernungen.
Jeder OTR 1410 Transceiver verfügt über einen unabhängigen Sende- und Empfangskanal, der eine effektive Lösung für jedes SDI-Signal bis zu 12Gbit/s (4096×2160 @ 60Hz) bietet, während die volle unkomprimierte Qualität erhalten bleibt.
Der Betrieb des Empfängers und Senders erfolgt automatisch. Für die Übertragung wird das SDI-Videoformat automatisch erkannt, neu getaktet und dann über den Glasfaser-TX-Anschluss übertragen. Beim Empfang wird das optische SDI-Videoeingangssignal am RX-Anschluss automatisch erkannt, neu getaktet und am SDI-Ausgangsanschluss bereitgestellt.
Der OTX1410 unterstützt 12G, 6G, 3G und 1,5G SDI-Videostandards.
Funktionen
- SDI-Glasfaserempfänger und -sender in einem Gehäuse
- Unterstützt 12G, 6G, 3G und 1,5G SDI-Videostandards
- 3Gbit Level A und Level B (Unterstützung für alle Formate)
- Auto-Reclocking 1,5Gbit / 3Gbit / 6Gbit / 12Gbit
- Fehlerfreie optische Übertragung
- LC/PC Duplex-Anschluss
- Singlemode-Glasfaseranschluss
- Bis zu 10km (6,2 Meilen) @ 3Gbit/s (Singlemode)
- Hot-Swap- und Hot-Plug-fähig



Spezifikationen



SDI Video

1 x SDI-Videoeingang, 1 x SDI-Ausgang 75 Ohm BNC-Anschlüsse



SMPTE 2082-1, SMPTE 2081-1, SMPTE 424M, SMPTE 292M



Multi-Standard-Betrieb von 1,5Gbit/s bis 12Gbit/s



Multirate-Reclocking: 1,5Gbit - 3Gbit - 6Gbit - 12Gbit



Automatischer Kabel-EQ 260m @ 1,5Gbit/s, 150m @ 3Gbit/s (Belden 1694A Kabel) 90m @ 6Gbit/s, 80m @ 12Gbit/s (Belden 4794R Kabel)

Glasfaser

1 x Glasfasereingang, 1 x Glasfaserausgang SMF (Singlemode) mit LC/PC-Anschluss



SMPTE 297M - 2006



Sender: 1310nm, typische optische Leistung -3dBm



Empfänger: 1260nm - 1620nm (-2dBm bis -10dBm)



Max. Entfernung ca. 10km (6,2 Meilen) @ 12Gbit/s (Singlemode)



TX aktiv und RX aktiv LEDs an der Modulseite

Stromversorgung

+12VDC @ 2,2W nominal - (unterstützt 7 - 24VDC Eingangsspanne)

Physikalisch

Größe: 140mm x 42mm x 22mm (5,51" x 1,65" x 0,86") inklusive Anschlüsse Gewicht: 125g (4,4oz)

Umgebung

5 - 40ºC (41 - 104ºF) 90% Luftfeuchtigkeit (nicht kondensierend)
