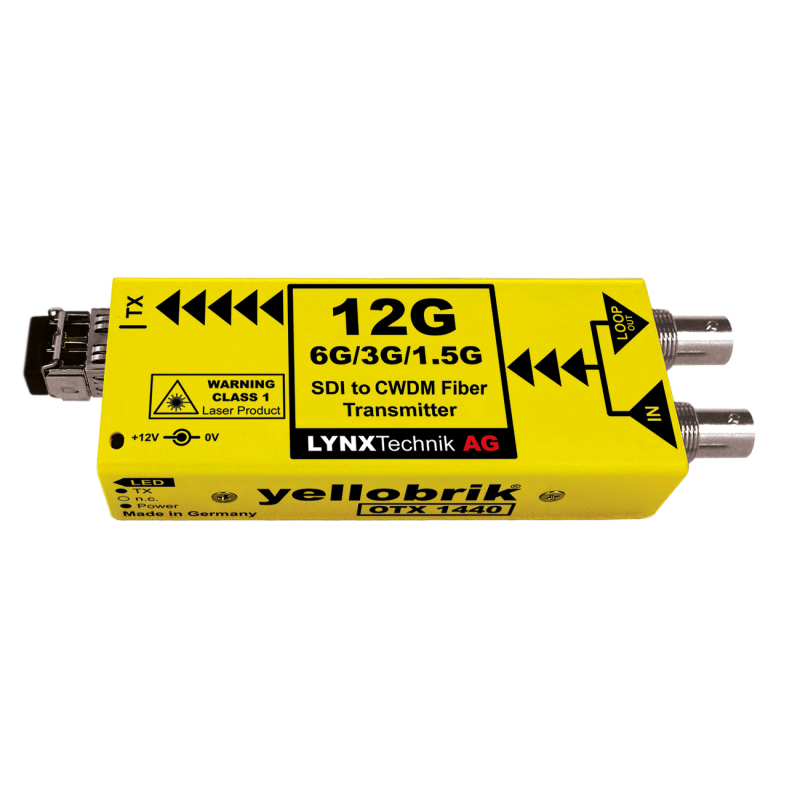

Lynx O TX 1440 - HD SDI to Fiber Optic Transmitter with SDI loop out

1011560
Lynx O TX 1440 - HD SDI to Fiber Optic Transmitter with SDI loop out
Lynx O TX 1440 - HD SDI to Fiber Optic Transmitter with SDI loop out
12G, 6G, 3G, HD SDI to Fiber Optic Transmitter with SDI loop out - CWDM - Fiber LC connector NOTE: Does not include Fiber Option (Video SFP module). A 20% restocking fee applies to all product returns.
... mehr erfahren
Visuals Preis
525,00 CHF o. MwSt.

567,53 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

Lynx HD SDI zu Glasfaser Sender mit SDI-Schleifenausgang
Der OTX 1440 ist ein kompakter SDI-zu-CWDM-Glasfaser-Sender, der entwickelt wurde, um die Einschränkungen bei der Verteilung unkomprimierter Broadcast-Qualitätsvideosignale über große Entfernungen zu überwinden. In Kombination mit dem Glasfaser-zu-SDI-Empfänger (z.B. yellobrik ORX 1400) verfügen Sie über ein sehr kostengünstiges optisches Sende-/Empfangssystem für Signale bis zu 4096x2160 / 60Hz (12Gbit/s), wobei die unkomprimierte Qualität erhalten bleibt. Wählen Sie aus 18 Wellenlängen für vollständige CWDM-Kompatibilität.
Der Betrieb des OTX 1440 ist vollautomatisch. Das SDI-Videoformat wird erkannt, resynchronisiert und dann über die Glasfaserverbindung übertragen. Ein resynchronisierter elektrischer SDI-Ausgang wird ebenfalls bereitgestellt.
Der OTX 1440 unterstützt die SDI-Videostandards 12G, 6G, 3G und 1,5G.
Eigenschaften
- Unterstützt SDI-Videoeingänge 12G, 6G, 3G und 1,5G
- Unterstützung von 3Gbit Level A und Level B (alle Formate)
- Automatische Resynchronisation 1,5Gbit / 3Gbit / 6Gbit / 12Gbit
- Resynchronisierter SDI-Schleifenausgang
- mehrere Wellenlängen verfügbar
- Fehlerfreie optische Übertragung
- LC Simplex Singlemode optischer Anschluss
- Unterstützt Hot-Swap und Hot-Plug



Spezifikationen



Eingang

1 x SDI-Video über 75 Ohm BNC-Steckverbinder mit resynchronisiertem Schleifenausgang



SMPTE 2082-1, SMPTE 2081-1, SMPTE 424M, SMPTE 292M



Multi-Standard-Betrieb von 1,5 Gbit/s bis 12 Gbit/s



Multi-Rate-Resynchronisation von 1,5Gbit/s bis 12bit/s



Elektrische Rückflussdämpfung: >15dB von 5MHz bis 1,5GHz, >10dB von 1,5GHz bis 3GHz



Automatischer Kabel-EQ (Belden 1694A Kabel) 260m @ 1,5Gbit/s, 150m @ 3Gbit/s (Belden 1694A Kabel) 90m @ 6Gbit/s, 80m @ 12Gbit/s (Belden 4794R Kabel)

Optischer Ausgang

1 x Simplex-Glasfaserausgang (Singlemode) mit LC-Anschluss



SMPTE 297M - 2006



Hot-Plug-fähig



Wellenlängenauswahl: siehe ausgewählte SFP-Option



TX-aktive LED an der Seite des Moduls



TX-Leistung: siehe ausgewählte SFP-Option

Stromversorgung

+12VDC @ 2,0W nominal ohne SFP (unterstützt einen Eingangsbereich von 7 - 24 VDC)

Physikalisch

Abmessungen: 140mm x 42mm x 22mm (5,51" x 1,65" x 0,86") Steckverbinder enthalten Gewicht: 125g (4,4oz)

Umgebung

5 - 40ºC (41 - 104ºF) 90% Luftfeuchtigkeit (nicht kondensierend)
