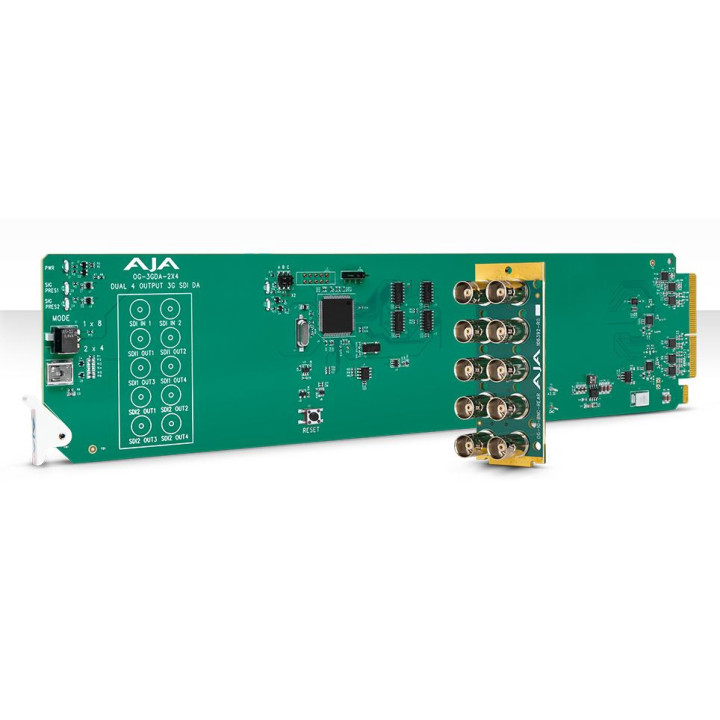

AJA OG-3GDA-2X4 - 2x4 or 1x8 3G-SDI Reclocking DA
AJA OG-3GDA-2X4 - 2x4 or 1x8 3G-SDI Reclocking DA
3G-SDI 2x4 oder 1x8 Verteilverstärker (DA) mit Resynchronisation, kompatibel mit DashBoard
... mehr erfahren
Visuals Preis
654,31 CHF o. MwSt.

707,31 CHF Inkl. MwSt

Herstellerpreis 688,75 CHF zzgl. MwSt.
Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

Aja 3G SDI 2x4 oder 1x8 Verteilungsverstärker mit Resynchronisation
Der OG-3GDA-2x4 ist ein openGear-kompatibler 3G-SDI-Verteilungsverstärker der neuesten Generation. Die eingehenden 3G-SDI-Signale auf den Eingangskanälen werden automatisch entzerrt und die Ausgänge werden automatisch auf jeweils vier 3G-SDI-Ausgänge resynchronisiert oder können alternativ als 1x8-Kanal-Verteilungsverstärker betrieben werden, wodurch dasselbe Signal gleichzeitig an acht Ziele gesendet werden kann. Diese Dual-Eingang-Fähigkeit ermöglicht die Verdopplung der Anzahl von Verteilungsverstärkern in einem begrenzten Chassis-Raum.
Entwickelt für den Einsatz in openGear 2RU High-Density-Chassis, einschließlich des OG-X-FR-Chassis von AJA, bietet die neue DashBoard-Software mit Unterstützung für Windows, macOS und Linux eine Fernsteuerung und -überwachung der openGear-Architektur und bietet praktische und branchenübliche Konfigurations-, Überwachungs- und Steuerungsoptionen über PC oder lokales Netzwerk.
Konnektivität
Die 3G-SDI-Eingänge werden automatisch entzerrt und der oder die Ausgänge werden automatisch mit der besten Eingangs-Jitter-Toleranz ihrer Klasse resynchronisiert. SDI-Datenraten von 270Mb, 1,5Gb und 3Gb werden unterstützt. Zwei SDI-Eingänge und acht SDI-Ausgänge werden bereitgestellt.
openGear-Kompatibilität
Der openGear-Standard gewährleistet, dass AJA-Karten mit anderen openGear-Produkten von zertifizierten openGear-Partnern kompatibel sind. Mit einer wachsenden Liste von Produkten repräsentiert openGear die Zukunft chassis-basierter Produkte.
Flexible E/A
Das modulare Rückpanel ermöglicht kundenspezifische E/A-Verbindungen pro Karte (im Lieferumfang der einzelnen Karten enthalten).
Integrierte Sicherheit
Die optionale redundante Stromversorgung bietet eine sekundäre Stromquelle bei Ausfall der Hauptstromversorgung.
Ethernet-Zugang
Eine Standard-Ethernet-Verbindung bietet Zugang zum Chassis über die Dashboard-Anwendung für die globale Chassis-Kommunikation.
Funktionen
- Videoformate: 150 Mbps - 3 Gbps, formatunabhängig
- Eingang: 1x BNC 3G-SDI (Modus 1x8); 2x BNC 3G-SDI (Modus 2x4)
- Ausgänge: 8x BNC 3G-SDI
- 4 nicht invertierte Ausgänge (Modus 1x8)
- 2 nicht invertierte Ausgänge (Modus 2x4)
- HDR-Unterstützung – High Dynamic Range Video
- Überwachung über openGear DashBoard
- Überträgt eingebettetes Audio, alle zusätzlichen Daten einschließlich Untertitel und Timecode
- LEDs für Eingangspräsenz und SMPTE-Lock
- Automatische Eingangs-Entzerrung und Ausgangs-Resynchronisation
- 270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps - Automatische Auswahl
- Stromversorgung: max. 2,6 Watt pro Karte
- Hot-Swap-fähig
- Kompatibel mit openGear OGX-, OG3- und DFR-8321-Chassis




Spezifikationen



Videoformate

150 Mbps - 3 Gbps, formatunabhängig

Digitaler Videoeingang

1x BNC 3G-SDI (Modus 1x8), SMPTE-259/292/424
2x BNC 3G-SDI (Modus 2x4), SMPTE-259/292/424

Digitaler Videoausgang

8x BNC 3G-SDI, SMPTE-259/292/424
4x nicht invertierte Ausgänge (Modus 1x8)
2x nicht invertierte Ausgänge für jeden DA (Modus 2x4)

Kabelentzerrung (Belden 1694A Koaxialkabel)

270 Mbps, 350m
1,5 Gbps, 200m
3 Gbps, 120m

Resynchronisation

270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,966 Gbps, 2,970 Gbps - Automatische Auswahl
Alle anderen Datenraten werden ohne Resynchronisation übertragen

Benutzersteuerungen

openGear DashBoard Netzwerksteuerungssoftware über Windows, macOS oder Linux

Abmessungen (B x T x H)

Standard-openGear-Format, Vorder- und Rückkarte
Steckplätze: Zwei Steckplätze pro Karte erforderlich

Gewicht

0,5 lb (0,3 kg)

Stromversorgung

Kompatibel mit openGear-Chassis, max. 2,6 Watt pro Karte

Umgebung

Sichere Betriebstemperatur: 0 bis 40 °C (32 bis 104 °F)
Sichere Lagertemperatur (ausgeschaltet): -40 bis 60 °C (-40 bis 140 °F)
Relative Luftfeuchtigkeit im Betrieb: 10-90% nicht kondensierend
Betriebshöhe: <3.000 Meter (<10.000 Fuß)
