FONCTIONNALITÉS
Écran LCD TFT à matrice active 15,6" 3840 x 2160
Prend en charge la vidéo DCI 4K60
Entrée IP SMPTE 2110 via RJ45, fibre optique
2 entrées 12G-SDI multi-débit
1 socket SDI en fibre optique
Sortie de bouclage 12G-SDI, entrée tally
Mise à l'échelle SD/HD, prise en charge double 3D LUT
Peaking, zoom et marqueurs ajustables
Délai H/V, bleu uniquement et marqueurs de trame
Commande par panneau frontal et Ethernet
Un moniteur de haute qualité avec connexions IP 2110 et 12G-SDI pour SD, HD et Ultra HD jusqu'à 2160p60. Doté d'un écran LCD 4K avec focus peaking, guides de cadrage, 3D LUT ainsi qu'une alimentation AC et 12V DC.
Le SmartView 4K G3 dispose de connexions vidéo IP SMPTE-2110 optiques et cuivre intégrées, vous permettant de vous connecter directement aux systèmes de diffusion basés sur IP. Vous disposez également de deux entrées 12G-SDI pour la connexion à une large gamme d'équipements vidéo professionnels. De plus, les entrées vidéo 12G-SDI et 2110 peuvent toutes deux sortir vers une connexion de sortie en boucle 12G-SDI. La conception conserve un châssis en aluminium usiné léger et un écran LCD Ultra HD pleine résolution. Les incrustations à l'écran incluent le focus peaking, les guides de cadrage, les zones de sécurité et plus encore. Vous bénéficiez également de 3D LUT intégrées pour ajouter des looks créatifs, convertir le gamma log cinématographique ou gérer des profils HDR personnalisés.
La solution parfaite pour le monitoring vidéo !
Diffusion
Le SmartView 4K est idéal pour la diffusion car il prend en charge à la fois le 12G-SDI et l'IP 2110 jusqu'à 2160p60. Basculez entre SDI et IP en appuyant sur un bouton ! Le SmartView 4K suit l'entrée vidéo et basculera automatiquement entre toutes les normes SD, HD ou Ultra HD !
Production en direct
Pour la production en direct, il est essentiel d'obtenir une solution avec des fonctionnalités pour surveiller précisément les caméras. Les fonctionnalités caméra puissantes incluent le focus peaking, le zoom, les marqueurs de rapport d'aspect et le tally. De plus, l'écran 4K vous permet de voir des détails d'image de caméra incroyablement fins.
Kits mobiles
Les kits mobiles doivent être portables et robustes ! Le SmartView 4K est en aluminium léger, donc léger, et ne fait que quelques centimètres de profondeur, permettant une excellente ventilation du rack par convection naturelle. De plus, il dispose de nombreuses fonctionnalités de monitoring caméra et technique !
Design en métal usiné anodisé noir profond
Le SmartView 4K présente un design en métal aluminium usiné incroyablement robuste avec des lignes épurées. Le design est anodisé en noir profond, ce qui lui donne un aspect fantastique lorsqu'il est monté en rack avec d'autres équipements Blackmagic Design ! De plus, le SmartView 4K ne fait que quelques centimètres de profondeur. Comme les moniteurs sont souvent installés en haut des racks d'équipement, cette conception fine permet une grande zone derrière le moniteur pour mieux ventiler l'ensemble du rack et garder tout l'équipement au frais. Le long du bas du SmartView 4K se trouve une gamme de boutons de commande légèrement inclinés pour faciliter leur pression. À l'arrière du moniteur se trouvent toutes les connexions vidéo, et il y a même un point de montage VESA !

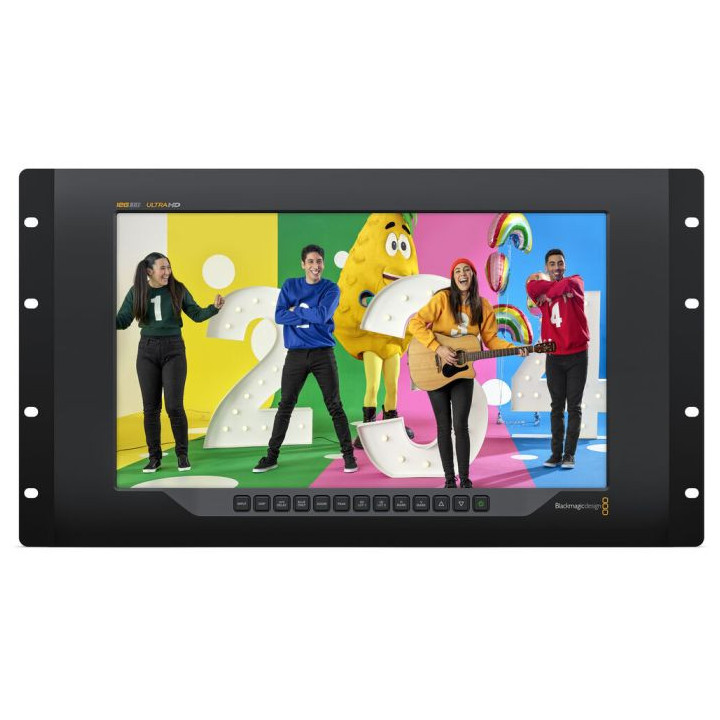

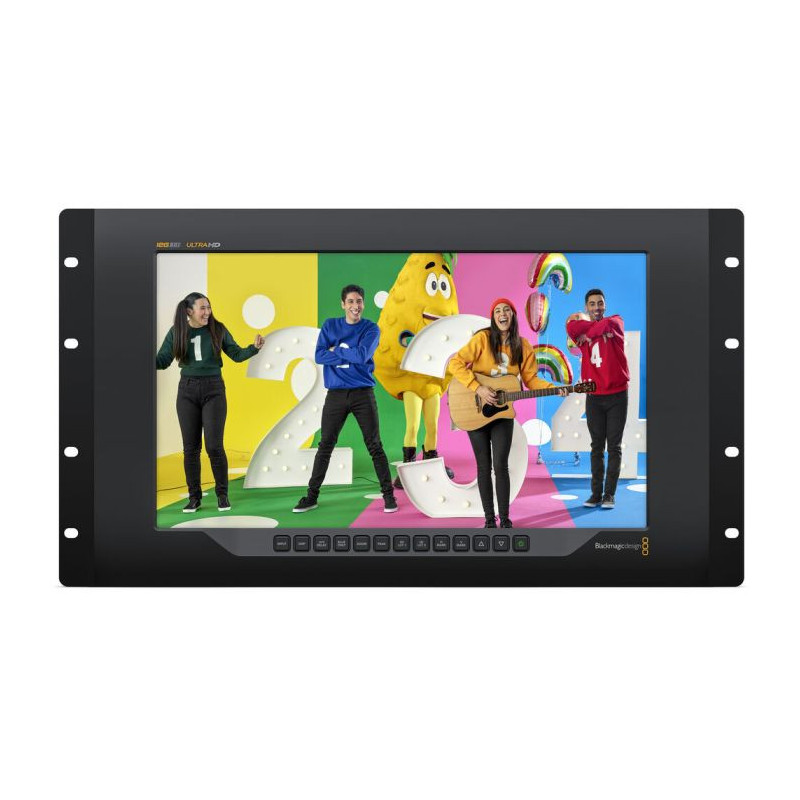

Écran lumineux haute résolution
L'écran LCD utilisé sur le SmartView 4K présente une résolution extrêmement élevée afin d'afficher chaque pixel d'une image Ultra HD. Cela signifie que vous obtenez une image incroyablement nette avec une fidélité des couleurs profonde. Pour éviter les traces de doigts disgracieuses sur l'écran LCD, le SmartView 4K dispose d'une rangée de boutons le long du bas de l'écran afin que vous puissiez ajuster toutes les commandes du moniteur sans toucher l'écran. Le SmartView 4K est conçu pour la diffusion, il se verrouillera instantanément sur une nouvelle source vidéo, ce qui est très courant lorsque le moniteur est connecté à un routeur et que l'entrée peut changer constamment vers différentes sources synchronisées. Contrairement aux téléviseurs, la vidéo n'est pas surbalayée, vous obtenez donc tous les pixels de l'image jusqu'au bord de l'écran LCD.
Boutons du panneau frontal pour le contrôle du moniteur
Le panneau frontal du SmartView 4K comprend une large gamme de commandes de monitoring ! Le bouton d'entrée permet de sélectionner entre les deux entrées vidéo 12G-SDI et l'entrée vidéo IP 2110. Le bouton d'affichage permet de régler la luminosité de l'écran. L'affichage H/V est une fonction traditionnelle des moniteurs de diffusion qui vous permet de regarder dans le blanking de l'image. Le bleu uniquement est idéal pour vérifier la teinte du contenu d'archives SD. Le bouton de zoom vous permet d'agrandir l'image pour ajuster la mise au point de la caméra. Le peaking met en évidence les détails nets de l'image et est également parfait pour ajuster la mise au point de la caméra. Les boutons 3D LUT vous permettent d'activer et de basculer entre les 3D LUT. Les boutons de marqueurs H et V vous permettent d'afficher et d'ajuster jusqu'à 4 marqueurs à l'écran.
Inclut les guides de cadrage et le focus peaking !
Lorsque vous travaillez avec des caméras, le SmartView 4K a tout ce dont vous avez besoin pour vous aider au cadrage et à la mise au point avec ses incrustations graphiques à l'écran. Les incrustations incluent les zones de sécurité et les marqueurs de titre sécurisé. De plus, il y a 4 guides de cadrage séparés, 2 verticaux et 2 horizontaux, qui peuvent être affichés simultanément et sont parfaits pour le cadrage des réseaux sociaux et des longs métrages. Les marqueurs sont tous réglables individuellement afin que vous puissiez créer n'importe quel rapport d'aspect ! Vous bénéficiez également du focus peaking à l'écran, qui peut être activé et désactivé avec un bouton dédié sur le panneau frontal. Le focus peaking est parfait lors de l'utilisation du SmartView 4K pour la surveillance de caméras à distance, car vous pouvez vous assurer que votre caméra distante a une mise au point parfaite en tout temps !
Obtenez un monitoring précis des couleurs avec les 3D LUT
Les diffuseurs et les productions de longs métrages travaillent souvent avec des sources SDI encodées avec un gamma log cinématographique ou un profil HDR. Cela signifie que les images peuvent paraître délavées ou avoir des couleurs incorrectes. Le SmartView 4K résout ce problème car il inclut la prise en charge des 3D LUT ! Cela signifie que vous pouvez utiliser une 3D LUT pour remapper l'espace colorimétrique de l'entrée SDI ou 2110 vers l'écran SmartView 4K. De plus, vous pourriez également utiliser les 3D LUT pour des looks créatifs passionnants ! Les 3D LUT sont faciles à utiliser et sont téléchargées à l'aide de l'utilitaire SmartView. Vous pouvez également exporter les étalonnages couleur DaVinci Resolve sous forme de 3D LUT personnalisées. Comme DaVinci Resolve peut être téléchargé gratuitement, il ne vous en coûte absolument rien pour commencer à créer une bibliothèque de 3D LUT passionnantes !
Prend en charge SD, HD et 2K DCI Film
Les entrées 12G-SDI et IP 2110 basées sur Ethernet 10G haute performance sont multi-débit, elles prennent donc en charge la SD basse résolution pour l'archivage, la HD pour la diffusion et la 2K pour l'utilisation cinématographique. Celles-ci incluent 525i59.94 NTSC, 625i50 PAL, 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60, 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI et 2Kp60 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI et 2KPsF30 DCI. Lors de la connexion à des sources 3G-SDI, les normes vidéo de niveau A et B sont prises en charge.
Prend en charge Ultra HD et 4K DCI Film
Le SmartView 4K prend également en charge les normes vidéo Ultra HD sur ses entrées vidéo 12G-SDI et IP 2110 basées sur Ethernet 10G. Les normes vidéo Ultra HD incluent 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94 et 2160p60. Les normes cinématographiques 4K prises en charge incluent 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI et 4Kp60 DCI, 4KPsF25 DCI, 4KPsF29.97 DCI et 4KPsF30 DCI. Cela signifie que le SmartView 4K est le moniteur idéal car il vous permet de migrer vers le travail Ultra HD et 4K maintenant ! De plus, le SmartView 4K peut être mis à jour par logiciel, de sorte que de nouvelles normes de télévision peuvent être ajoutées lorsqu'elles sont inventées.
Connectez-vous directement aux réseaux IP SMPTE 2110 !
Vous pouvez désormais construire des systèmes vidéo IP modernes car le SmartView 4K est entièrement conforme à la norme SMPTE-2110 pour la vidéo IP avec des connexions en fibre optique et Ethernet 10G cuivre. La norme SMPTE-2110 spécifie le transport, la synchronisation et la description de la vidéo, de l'audio et des données auxiliaires sur les réseaux IP pour la diffusion. Cela inclut la prise en charge de la vidéo non compressée SMPTE-2110-20, le codec IP Blackmagic pour l'Ultra HD à fréquence d'images élevée ainsi que SMPTE-2110-21 pour le façonnage/synchronisation du trafic, SMPTE-2110-30 pour l'audio et SMPTE-2110-40 pour la prise en charge des données auxiliaires. De plus, l'entrée vidéo sélectionnée peut être envoyée via la connexion IP SMPTE-2110 Ethernet 10G avec prise en charge complète du multicast vers plusieurs destinations.
Inclut le protocole NMOS pour le routage virtuel
Le SmartView 4K prend en charge les spécifications d'interface NMOS afin que tous vos appareils vidéo IP 2110 puissent fonctionner ensemble comme un grand routeur virtuel. De plus, Videohub Smart Control peut acheminer des sources vers des destinations sur les réseaux IP 2110 car il peut agir comme un contrôleur NMOS. La spécification d'interface NMOS décrit comment les appareils SMPTE 2110 sont découverts et contrôlés sur les réseaux IP. Le SmartView 4K prend en charge IS-04 pour la découverte et l'enregistrement des appareils vidéo IP et IS-05 pour la gestion des connexions entre les appareils vidéo IP. Cela signifie que vous pouvez établir des connexions entre les sources et les destinations comme avec un routeur SDI traditionnel !
Bordure tally intégrée pour le statut à l'antenne
Lorsque vous travaillez avec la production en direct, le SmartView 4K prend en charge le protocole Blackmagic SDI Tally et illumine une bordure colorée autour de l'image, en rouge pour l'antenne ou en vert pour l'aperçu. Cette norme de tally SDI est utilisée sur tous les mélangeurs de production en direct ATEM, vous pouvez donc simplement connecter le moniteur aux sorties SDI du mélangeur pour obtenir l'image et le tally avec un seul câble BNC. Cela signifie qu'un réalisateur peut couper entre les caméras et que les informations de tally seront renvoyées au SmartView 4K via le flux vidéo SDI. Cela élimine le câblage complexe et le protocole Blackmagic SDI Tally vous aide à vous installer pour les travaux beaucoup plus rapidement.
Logiciel de contrôle à distance pour Mac et Windows
Lorsque vous devez modifier les paramètres ou mettre à jour le logiciel de votre SmartView 4K, vous pouvez simplement télécharger et exécuter le logiciel SmartView Utility qui est disponible gratuitement sur le site de support de Blackmagic Design. Ce logiciel est disponible pour les ordinateurs Mac et Windows et se connecte via la connexion USB ou Ethernet lorsque vous avez le SmartView 4K connecté en Ethernet. Vous pouvez utiliser l'utilitaire pour modifier le nom personnalisé du moniteur pour identifier les moniteurs dans les systèmes plus grands. Vous pouvez également sélectionner entre le formatage 3G-SDI niveau A et niveau B. Pour se protéger contre l'accès réseau non autorisé, l'Ethernet est désactivé par défaut mais peut être activé lors de la connexion via USB.
Développez des solutions de contrôle à distance personnalisées
Videohub comprend un protocole de contrôle à distance puissant afin que vous puissiez créer des solutions de contrôle à distance personnalisées pour intégrer le SmartView 4K dans vos systèmes de diffusion. Il est extrêmement facile à apprendre car il s'agit d'un simple protocole texte avec lequel vous pouvez même jouer en utilisant un client Telnet. Cela signifie que vous pouvez créer des solutions de contrôle personnalisées sur toutes les plateformes informatiques et à partir de matériel embarqué tel que Raspberry Pi et Arduino. Vous obtenez un contrôle complet de la luminosité, du contraste, de la saturation, du tally et de la sélection d'entrée de l'écran LCD, et vous pouvez même activer une 3D LUT. La meilleure façon d'apprendre le protocole est de vous connecter à l'aide d'une simple application Telnet, puis d'utiliser la documentation dans le manuel du SmartView 4K pour essayer chaque commande.
Alimentation flexible et redondante
La conception tout-en-un du SmartView 4K comprend une alimentation intégrée, vous n'avez donc pas à transporter un bloc d'alimentation externe ! Branchez-le simplement sur n'importe quelle prise secteur CA et commencez la production en direct. L'alimentation internationale fonctionne automatiquement de 100 à 240V CA, vous pouvez donc l'utiliser partout dans le monde. De plus, pour la sécurité, le SmartView 4K comprend des connexions d'alimentation CA et 12V CC. La connexion d'alimentation 12V CC de style mini convertisseur est parfaite pour l'alimentation de secours ou pour fonctionner sur batteries. Fonctionner sur batteries signifie que vous pouvez l'utiliser dans des endroits extrêmement éloignés ! De plus, si l'alimentation interne devait jamais tomber en panne, vous pouvez connecter une alimentation CC pour continuer à fonctionner !
