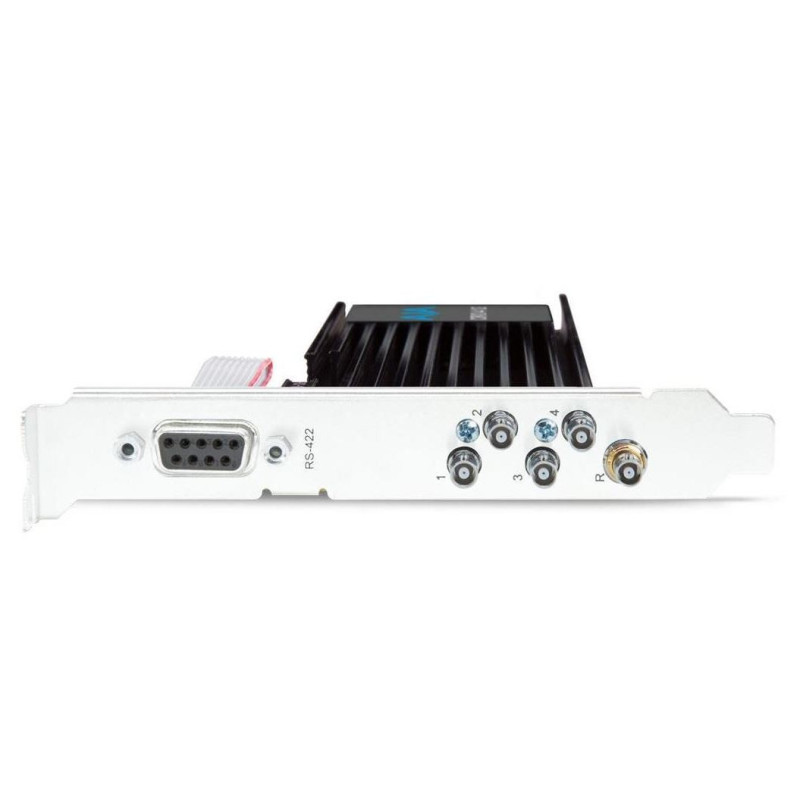

AJA - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

AJA CRV44-12G-R0-22 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

1018463
0812321031997
AJA CRV44-12G-R0-22 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
AJA CRV44-12G-R0-22 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
12G-SDI PCIe, 4 canaux E/S, support haut, refroidissement passif, BNC
... en savoir plus
Prix Visuals
3 713,79 CHF HT

4 014,60 CHF TTC

Prix constructeur 3 909,25 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Équerre pleine hauteur AJA 12G-SDI PCIe x4 CH E/S
Prenez le contrôle des projets les plus exigeants avec la puissance immense du membre le plus récent de la gamme Corvid. Le Corvid 44 12G BNC est la carte d'E/S PCIe 3.0 8 voies ultra-rapide et compacte d'AJA, dotée de quatre connexions BNC 12G-SDI bidirectionnelles pleine taille, conçue pour les workflows vidéo et audio les plus exigeants d'aujourd'hui. Le Corvid 12G 44 BNC est disponible en plusieurs configurations avec des options de refroidissement passif ou actif.
Que vous travailliez en HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour et/ou HDR, découvrez la qualité et la tranquillité d'esprit que le Corvid 44 12G BNC apporte à vos projets. Prenant en charge les espaces colorimétriques 10 bits 4:2:2 et 4:4:4, jusqu'à 12 bits, le Corvid 44 12G BNC offre la capture et la sortie via 12G-SDI, qui est également rétrocompatible avec 6G-SDI, 3G-SDI et 1,5G-SDI. Les ports 12G-SDI bidirectionnels offrent une flexibilité immense pour la capture et le passage simultanés pour une gamme de solutions.
Carte d'E/S PCIe 12G-SDI multiformat
Le Corvid 44 12G BNC dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence. L'entrée ou la sortie 8K est possible en utilisant quatre câbles 12G-SDI et l'E/S 4K/Ultra HD peut être réalisée avec un seul câble 12G-SDI ou 6G-SDI ou quatre câbles 3G-SDI. L'E/S 2K/HD peut être réalisée avec un seul câble SDI ou SDI double liaison, tout en permettant la capture et le monitoring simultanés via SDI. Le Corvid 44 12G BNC est disponible avec un refroidissement actif (ventilateur) ou passif (sans ventilateur), les deux versions prenant en charge le RS422 et l'entrée LTC via des connecteurs sur le bord supérieur de la carte.
Prise en charge des formats et cadences d'images
Le Corvid 44 12G BNC prend en charge les workflows 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à fréquence d'images élevée (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les fréquences d'images cinéma de 23,98, 24, 47,95 et 48p sont également prises en charge en 8K, 4K et 2K. Les fréquences d'images élevées sont également disponibles sur plusieurs E/S 4K, Ultra HD, 1080p et 720p HD jusqu'à 50/60p, ce qui rend le Corvid 44 12G BNC extrêmement flexible pour vos besoins actuels et futurs.
Incrustation matérielle
L'incrustateur matériel en aval intégré permet la superposition facile de graphiques et d'images sur la vidéo d'entrée en temps réel jusqu'à 4K.
Entrée de référence et LTC
Le Corvid 44 12G BNC fournit une connexion d'entrée LTC/Référence externe commutable à l'arrière de la carte.
RS-422
Une connexion RS-422 intégrée est disponible en tant que connexion "interne" via un connecteur sur le Corvid 44 12G BNC. Le RS-422 permet le contrôle de périphériques externes pour des captures et transferts précis image par image.




Spécifications



Formats vidéo

(8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (UHD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (Ultra HD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

Formats vidéo (suite)

(HD) 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080i 50, 59,94, 60 (HD) 720p 50, 59,94, 60 (SD) 625i 50 (SD) 525i 59,94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits 4K/Ultra HD 4:4:4 (4x BNC) 1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits 1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits 4K/Ultra HD 4:4:4 (4x BNC) 1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits 1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x BNC), 10 bits et 8 bits

E/S SDI

Les connexions SDI sont bidirectionnelles 2K/HD, la capture et le monitoring sont simultanés 4K/Ultra HD avec 12G-SDI, la capture et le monitoring sont simultanés 4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées pour l'entrée ou la sortie 8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées pour l'entrée ou la sortie

Entrées audio numériques

16 canaux, audio SDI intégré 24 bits et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone

Sorties audio numériques

16 canaux, audio SDI intégré 24 bits, fréquence d'échantillonnage 48 kHz, synchrone

Incrustateur en aval

Prend en charge les graphiques avec canal alpha sur la vidéo, la cache ou le framebuffer ou le contenu du framebuffer sur la vidéo ou la cache entrante jusqu'à Ultra HD/4K

Référence

Noir analogique (1V) ou synchro composite (2 ou 4V) ou synchro tri-niveau HD (1V) via 1x BNC pleine taille sur l'équerre PCIe L'entrée de référence est terminée à 75 ohms lorsque le genlock est réglé sur Ref In

Timecode

Entrée timecode LTC via connecteur 2 broches sur la carte PCIe ou via connecteur BNC Ref In pleine taille (commutable) sur l'équerre PCIe

Interface électrique

PCIe 3.0 8 voies

Contrôle machine

RS-422, protocole Sony 9 broches via connecteur sur la carte PCIe

Bruit

Ultra silencieux (pratiquement silencieux) Le refroidissement passif nécessite un flux d'air minimum dans l'hôte/châssis de 150 LFM (pieds linéaires par minute) à 30°C

Alimentation

25 W typique, 32 W maximum Connecteur d'alimentation ATX PC interne

Température de fonctionnement sûre

0 à 40°C (32 à 104°F)

Température de stockage sûre (hors tension)

-40 à 60°C (-40 à 140°F)

Humidité relative de fonctionnement

10-90% sans condensation

Altitude de fonctionnement

< 3 000 mètres (< 10 000 pieds)

Dimensions (L x P x H)

0,75 x 7,0 x 4,75" (19 x 178 x 121 mm)

Poids

0,6 lbs (0,3 kg)



12G-SDI PCIe, 4 canaux E/S, support haut, refroidissement passif, BNC
