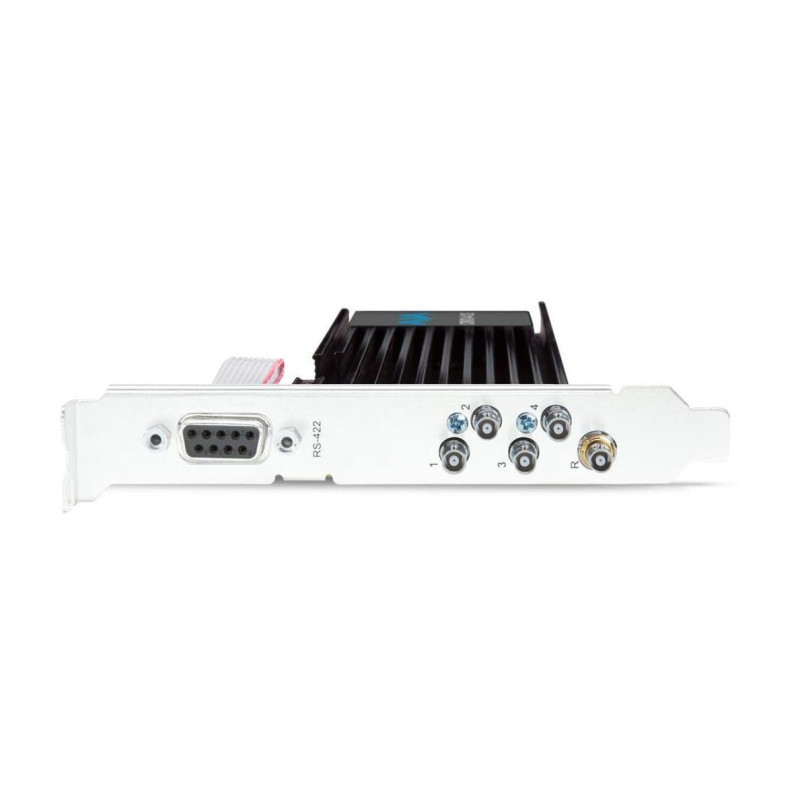

AJA - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

AJA CRV44-12G-R0-12 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket

1018467
0812321032031
AJA CRV44-12G-R0-12 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
AJA CRV44-12G-R0-12 - 12G-SDI PCIe, x4 Ch I/O, Short Bracket
12G-SDI PCIe, x4 Ch E/S, Support Court, Refroidissement Passif, sans câbles, HDBNC
... en savoir plus
Prix Visuals
3 758,91 CHF HT

4 063,38 CHF TTC

Prix constructeur 3 956,75 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

AJA 12G-SDI PCIe x4 4 Ch E/S équerre courte
Prenez le contrôle des projets les plus exigeants en utilisant la puissance immense du dernier membre de la gamme Corvid. La Corvid 44 12G est la carte d'E/S PCIe 3.0 8 voies ultra-rapide et compacte d'AJA avec quatre connexions HD-BNC 12G-SDI bidirectionnelles, conçue pour les flux de travail vidéo et audio les plus exigeants d'aujourd'hui. La Corvid 12G 44 est disponible en plusieurs configurations, notamment pleine hauteur ou profil bas, avec refroidissement passif.
Que vous travailliez avec HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour et/ou HDR, découvrez la qualité et la tranquillité d'esprit que la Corvid 44 12G apporte à vos projets. Prenant en charge les espaces colorimétriques 10 bits 4:2:2 et 4:4:4, jusqu'à 12 bits, la Corvid 44 12G offre la capture et la sortie via 12G-SDI, qui est également rétrocompatible avec 6G-SDI, 3G-SDI et 1.5G-SDI. Les ports 12G-SDI bidirectionnels offrent une immense flexibilité pour la capture et le transfert simultanés pour une gamme de solutions.
Carte PCIe d'E/S multi-format 12G-SDI
La Corvid 44 12G dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence.
Prise en charge flexible de la cadence
La Corvid 44 12G prend en charge les flux de travail 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à cadence élevée (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les cadences cinéma de 23.98, 24, 47.95 et 48p sont également prises en charge en 8K, 4K et 2K. Les cadences élevées ne se limitent pas au 8K et à l'Ultra HD2 avec la Corvid 44 12G ; plusieurs entrées et sorties 4K, Ultra HD, 1080p et 720p HD sont également prises en charge à des cadences allant jusqu'à 50/60p, rendant la Corvid 12G extrêmement flexible pour vos besoins actuels et futurs.
Incrustation matérielle
Le mélangeur downstream intégré permet la superposition facile de graphiques et d'images sur la vidéo d'entrée en temps réel.
Entrée LTC et référence
La Corvid 44 12G fournit une connexion d'entrée LTC/Référence externe commutable à l'arrière de la carte. Une seconde entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire à la Corvid 44 12G.
RS-422
Une connexion RS-422 intégrée est disponible soit comme connexion externe sur la Corvid 44 12G pleine hauteur, soit comme connexion interne sur la Corvid 44 12G profil bas. Le RS-422 permet le contrôle de périphériques externes pour des entrées et sorties précises image par image.




Spécifications



Formats vidéo

(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(Ultra HD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Formats vidéo (suite)

(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits
4K/Ultra HD 4:4:4 (4x HD BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits
4K/Ultra HD 4:4:4 (4x HD BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

E/S SDI


Les connexions SDI sont bidirectionnelles
2K/HD, la capture et le monitoring sont simultanés
4K/Ultra HD avec 12G-SDI, la capture et le monitoring sont simultanés.
4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées soit en entrée soit en sortie.
8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées soit en entrée soit en sortie.

Entrées audio numériques

Audio SDI intégré 16 canaux, 24 et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone

Sorties audio numériques

Audio SDI intégré 16 canaux, 24 bits, fréquence d'échantillonnage 48 kHz, synchrone

Mélangeur downstream

Prend en charge les graphiques avec canal alpha sur vidéo, cache ou tampon d'image ou contenu de tampon d'image sur vidéo entrante ou cache jusqu'à Ultra HD/4K

Référence

Noir analogique (1V) ou sync composite (2 ou 4V) ou sync tri-niveau HD (1V) via 1x HD-BNC sur équerre PCIe
L'entrée de référence est terminée à 75 Ohms lorsque Genlock est réglé sur Ref In

Timecode

Entrée de timecode LTC via connecteur 2 broches sur carte PCIe

Interface électrique

PCIe 3.0 8 voies

Contrôles machine

RS-422, protocole Sony 9 broches via connecteur sur carte PCIe

Bruit

Ultra silencieux (pratiquement inaudible)
Le refroidissement passif nécessite un flux d'air minimum dans le boîtier de 150 LFM (pieds linéaires par minute) à 30°C

Alimentation

25W typique, 32W maximum
Connecteur d'alimentation ATX PC interne

Plage de température de fonctionnement

0 à 40°C (32 à 104°F)

Plage de température de stockage (hors tension)

-40 à 60°C (-40 à 140°F)

Humidité relative de fonctionnement

10-90 % sans condensation

Altitude de fonctionnement

<3 000 mètres (<10 000 pieds)

Dimensions (LxPxH)

0.75 x 7.0 x 3.15" (19 x 178 x 80 mm)

Poids

0.6 lbs (0.3 kg)
