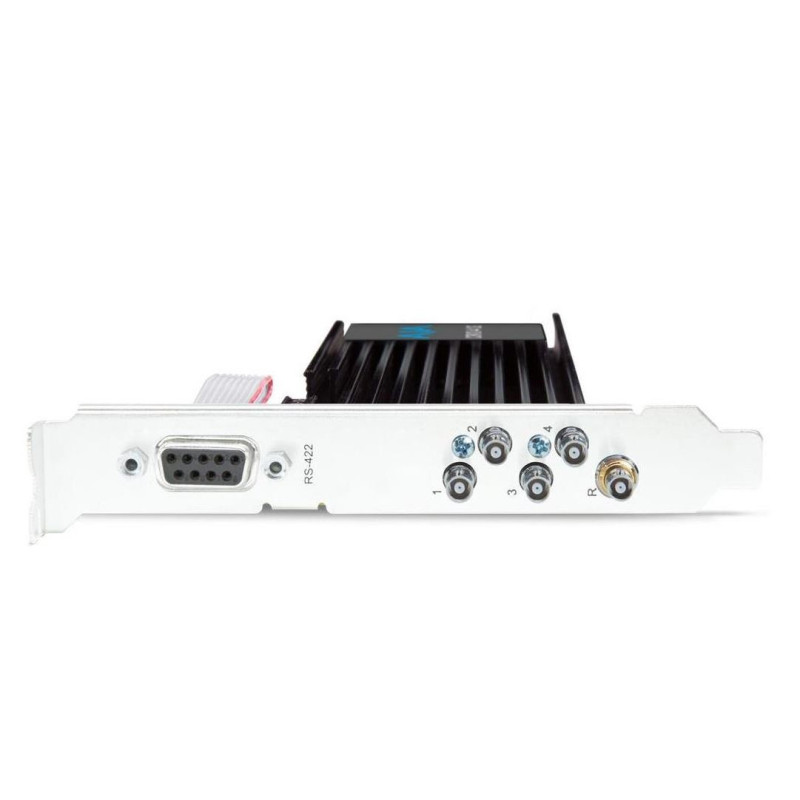

AJA - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

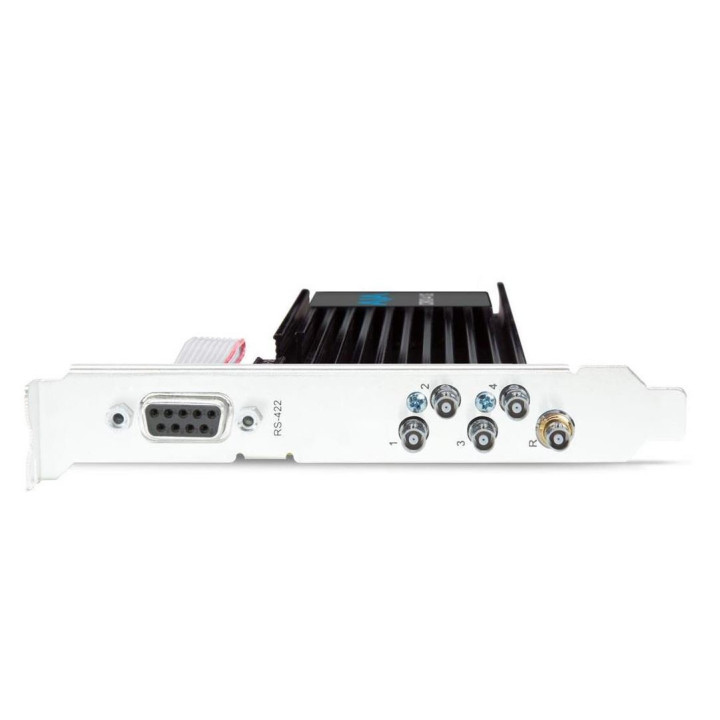

AJA CRV44-12G-R0-03 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

1018468
0812321032062
AJA CRV44-12G-R0-03 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
AJA CRV44-12G-R0-03 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
12G-SDI PCIe, 4 canaux E/S, grand support, avec ventilateur, HDBNC
... en savoir plus
Prix Visuals
3 822,09 CHF HT

4 131,68 CHF TTC

Prix constructeur 4 023,25 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

AJA 12G-SDI PCIe, E/S 4 canaux équerre pleine hauteur
Prenez le contrôle des projets les plus exigeants avec la puissance immense du nouveau membre de la gamme Corvid. La Corvid 44 12G est la carte d'E/S PCIe 3.0 8 voies ultra-rapide et compacte d'AJA avec quatre connexions HD-BNC 12G-SDI bidirectionnelles, conçue pour les flux de travail vidéo et audio les plus exigeants d'aujourd'hui. La Corvid 12G 44 est disponible en plusieurs configurations, y compris pleine hauteur ou profil bas, avec refroidissement actif.
Que vous travailliez avec HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour et/ou HDR, découvrez la qualité et la tranquillité d'esprit que la Corvid 44 12G apporte à vos projets. Prenant en charge les espaces colorimétriques 10-bit 4:2:2 et 4:4:4, jusqu'à 12-bit, la Corvid 44 12G offre capture et sortie via 12G-SDI, qui est également rétrocompatible avec 6G-SDI, 3G-SDI et 1.5G-SDI. Les ports 12G-SDI bidirectionnels offrent une immense flexibilité pour la capture simultanée et le loop-through pour une gamme de solutions.
Carte d'E/S PCIe 12G-SDI multi-format
La Corvid 44 12G dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence. L'entrée ou la sortie 8K est possible en utilisant quatre câbles 12G-SDI et l'E/S 4K/Ultra HD peut être réalisée avec un seul câble 12G-SDI ou 6G-SDI ou quatre câbles 3G-SDI. L'E/S 2K/HD peut être réalisée avec un seul câble SDI ou dual-link SDI, tout en permettant la capture et la surveillance simultanées via SDI.
Prise en charge flexible de la cadence d'images
La Corvid 44 12G prend en charge les flux de travail 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à haute cadence d'images (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les cadences d'images cinéma de 23.98, 24, 47.95 et 48p sont également prises en charge en 8K, 4K et 2K. Les hautes cadences d'images ne sont pas limitées à l'8K et l'Ultra HD2 avec la Corvid 44 12G, plusieurs entrées et sorties 4K, Ultra HD, 1080p et 720p HD sont également prises en charge à des cadences d'images allant jusqu'à 50/60p, rendant la Corvid 12G extrêmement flexible pour vos besoins actuels et futurs
Incrustation matérielle
L'incrustateur aval intégré permet de superposer facilement des graphiques et des images sur la vidéo d'entrée en temps réel.
Entrée LTC et référence
La Corvid 44 12G fournit une connexion LTC/Référence externe commutable à l'arrière de la carte. Une seconde entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire à la Corvid 44 12G.
RS-422
Une connexion RS-422 intégrée est disponible soit comme connexion externe sur la Corvid 44 12G pleine taille, soit comme connexion interne sur la Corvid 44 12G profil bas. Le RS-422 permet le contrôle de périphériques externes pour des captures et transferts précis image par image.




Spécifications



Formats vidéo

(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(Ultra HD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

Formats vidéo (suite)

(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12-bit, 10-bit et 8-bit
6G-SDI, SMPTE-2081, 10-bit et 8-bit
3G-SDI, SMPTE-259/292/296/424/425, 12-bit, 10-bit et 8-bit
4K/Ultra HD 4:4:4 (4x HD BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12-bit, 10-bit et 8-bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10-bit et 8-bit

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12-bit, 10-bit et 8-bit
6G-SDI, SMPTE-2081, 10-bit et 8-bit
3G-SDI, SMPTE-259/292/296/424, 12-bit, 10-bit et 8-bit
4K/Ultra HD 4:4:4 (4x HD BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12-bit, 10-bit et 8-bit
1.5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10-bit et 8-bit

E/S SDI

Les connexions SDI sont bidirectionnelles
2K/HD, la capture et la surveillance sont simultanées
4K/Ultra HD avec 12G-SDI, la capture et la surveillance sont simultanées.
4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées soit en entrée soit en sortie.
8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées soit en entrée soit en sortie.

Entrées audio numériques

16 canaux, audio SDI embarqué 24 et 16-bit, fréquence d'échantillonnage 48kHz, synchrone

Sorties audio numériques

16 canaux, audio SDI embarqué 24-bit, fréquence d'échantillonnage 48kHz, synchrone

Incrustateur aval

Prend en charge les graphiques avec canal alpha sur vidéo, cache ou mémoire tampon d'image ou contenu de mémoire tampon d'image sur vidéo entrante ou cache jusqu'à Ultra HD/4K

Référence

Noir analogique (1V) ou sync composite (2 ou 4V) ou sync HD tri-niveau (1V) via 1x HD-BNC sur équerre PCIe
L'entrée de référence est terminée en 75 Ohms lorsque Genlock est réglé sur Ref In

Timecode

Entrée timecode LTC via connecteur 2 broches sur carte PCIe
Entrée timecode LTC via connecteur HD-BNC Ref In (commutable) sur équerre PCIe

Interface électrique

PCIe 3.0 8 voies

Contrôle de machine

RS-422, protocole Sony 9 broches via connecteur sur carte PCIe
RS-422, protocole Sony 9 broches via port sur équerre PCIe connecté au connecteur via câble DB9

Bruit

<50dBA (pondéré A à 1m en champ libre)

Alimentation

25W typique, 32W maximum
Connecteur d'alimentation ATX PC interne

Température de fonctionnement sûre

0 à 40 degrés C (32 à 104 degrés F)

Température de stockage sûre (hors tension)

-40 à 60 degrés C (-40 à 140 degrés F)

Humidité relative de fonctionnement

10-90% sans condensation

Altitude de fonctionnement

<3 000 mètres (<10 000 pieds)

Dimensions (LxPxH)

0.75 x 7.0 x 4.75" (19 x 178 x 121mm)

Poids

0.6 lbs (0.3kg)



12G-SDI PCIe, 4 canaux E/S, grand support, avec ventilateur, HDBNC
