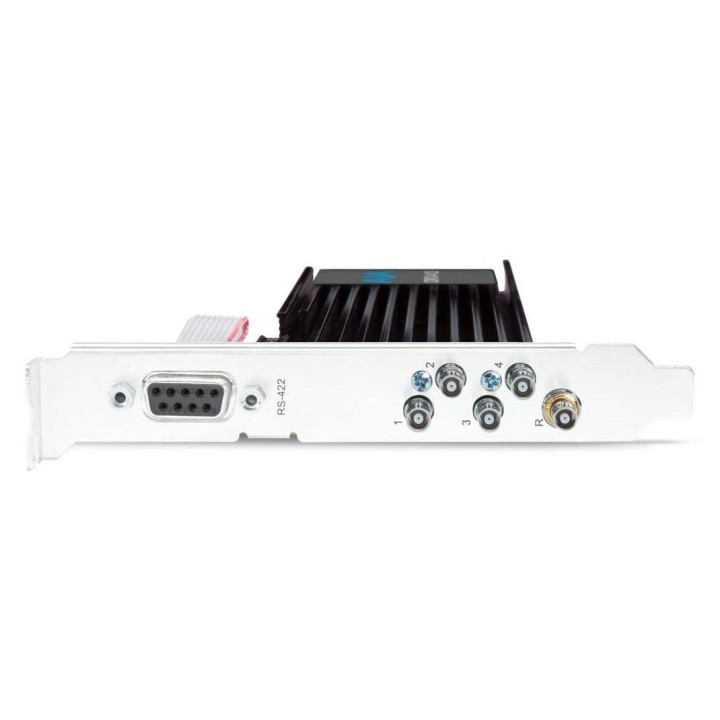

AJA - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

AJA CRV44-12G-R0-04 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

1018470
0812321032055
AJA CRV44-12G-R0-04 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
AJA CRV44-12G-R0-04 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
12G-SDI PCIe, 4 canaux E/S, équerre haute, avec ventilateur, sans câbles, HDBNC
... en savoir plus
Prix Visuals
3 758,91 CHF HT

4 063,38 CHF TTC

Prix constructeur 3 956,75 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

AJA 12G-SDI PCIe x4 CH E/S équerre pleine
Prenez le contrôle des projets les plus exigeants en utilisant l'immense puissance du dernier membre de la gamme Corvid. La Corvid 44 12G est la carte d'E/S PCIe 3.0 8 voies ultra-rapide et compacte d'AJA avec quatre connexions HD-BNC 12G-SDI bidirectionnelles, conçue pour les flux de travail vidéo et audio les plus exigeants d'aujourd'hui. La Corvid 12G 44 est disponible en plusieurs configurations, notamment pleine hauteur ou profil bas, avec refroidissement actif.
Que vous travailliez avec HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour et/ou HDR, découvrez la qualité et la tranquillité d'esprit que la Corvid 44 12G apporte à vos projets. Prenant en charge les espaces colorimétriques 10 bits 4:2:2 et 4:4:4, jusqu'à 12 bits, la Corvid 44 12G offre l'acquisition et la sortie via 12G-SDI, également rétrocompatible avec 6G-SDI, 3G-SDI et 1,5G-SDI. Les ports 12G-SDI bidirectionnels offrent une immense flexibilité pour la capture simultanée et le passage en sortie pour une gamme de solutions.
Carte d'E/S PCIe 12G-SDI multi-format
La Corvid 44 12G dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence.
Support flexible de fréquence d'images
La Corvid 44 12G prend en charge les flux de travail 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à des fréquences d'images élevées (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les fréquences d'images cinéma de 23,98, 24, 47,95 et 48p sont également prises en charge en 8K, 4K et 2K. Les fréquences d'images élevées ne se limitent pas à la 8K et à l'Ultra HD2 avec la Corvid 44 12G, plusieurs entrées et sorties 4K, Ultra HD, 1080p et 720p HD sont également prises en charge à des fréquences d'images jusqu'à 50/60p, rendant la Corvid 12G extrêmement flexible pour vos besoins actuels et futurs
Incrustation matérielle
L'incrustateur matériel aval intégré permet une superposition facile de graphiques et d'images sur la vidéo d'entrée en temps réel.
Entrée LTC et référence
La Corvid 44 12G fournit une connexion d'entrée LTC/Référence externe commutable à l'arrière de la carte. Une seconde entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire à la Corvid 44 12G.
RS-422
Une connexion RS-422 intégrée est disponible soit en connexion externe sur la Corvid 44 12G pleine taille, soit en connexion interne sur la Corvid 44 12G profil bas. Le RS-422 permet le contrôle d'appareils externes pour une acquisition et une sortie précises image par image.




Caractéristiques techniques



Formats vidéo

(8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (UHD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (Ultra HD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

Formats vidéo (suite)

(HD) 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080i 50, 59,94, 60 (HD) 720p 50, 59,94, 60 (SD) 625i 50 (SD) 525i 59,94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits 4K/Ultra HD 4:4:4 (4x BNC HD) 1,5G-SDI, SMPTE 372M, double liaison HD 4:4:4 (2x BNC HD), 12 bits, 10 bits et 8 bits 1,5G-SDI, SMPTE 292M, liaison simple 4:2:2 (1x BNC HD), 10 bits et 8 bits

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits 4K/Ultra HD 4:4:4 (4x BNC HD) 1,5G-SDI, SMPTE 372M, double liaison HD 4:4:4 (2x BNC HD), 12 bits, 10 bits et 8 bits 1,5G-SDI, SMPTE 292M, liaison simple 4:2:2 (1x BNC HD), 10 bits et 8 bits

E/S SDI

Les connexions SDI sont bidirectionnelles

2K/HD, capture et monitoring simultanés

4K/Ultra HD avec 12G-SDI, capture et monitoring simultanés.

4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées soit en entrée, soit en sortie.

8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées soit en entrée, soit en sortie.

Entrées audio numériques

16 canaux, audio SDI intégré 24 bits et 16 bits, taux d'échantillonnage 48 kHz, synchrone

Sorties audio numériques

16 canaux, audio SDI intégré 24 bits, taux d'échantillonnage 48 kHz, synchrone

Incrustateur aval

Prend en charge les graphiques avec canal alpha sur vidéo, cache ou mémoire tampon d'image, ou le contenu de la mémoire tampon d'image sur la vidéo ou le cache entrant jusqu'à Ultra HD/4K

Référence

Noir analogique (1V) ou synchronisation composite (2 ou 4V) ou synchronisation tri-niveau HD (1V) via 1x HD-BNC sur équerre PCIe L'entrée de référence est terminée à 75 Ohms lorsque le Genlock est réglé sur Ref In

Code temporel

Entrée code temporel LTC via connecteur 2 broches sur carte PCIe Entrée code temporel LTC via connecteur HD-BNC Ref In (commutable) sur équerre PCIe

Interface électrique

PCIe 3.0 8 voies

Commandes machine

RS-422, protocole Sony 9 broches via connecteur sur carte PCIe RS-422, protocole Sony 9 broches via port sur équerre PCIe connecté au connecteur via câble DB9

Bruit

<50 dBA (pondéré A à 1 m en champ libre)

Alimentation électrique

25 W typique, 32 W maximum

Connecteur d'alimentation ATX PC interne

Température de fonctionnement sûre

0 à 40°C (32 à 104°F)

Température de stockage sûre (hors tension)

-40 à 60°C (-40 à 140°F)

Humidité relative de fonctionnement

10-90 % sans condensation

Altitude de fonctionnement

<3 000 mètres (<10 000 pieds)

Dimensions (L x P x H)

19 x 178 x 121 mm (0,75 x 7,0 x 4,75")

Poids

0,3 kg (0,6 lb)



12G-SDI PCIe, 4 canaux E/S, équerre haute, avec ventilateur, sans câbles, HDBNC
