AJA - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

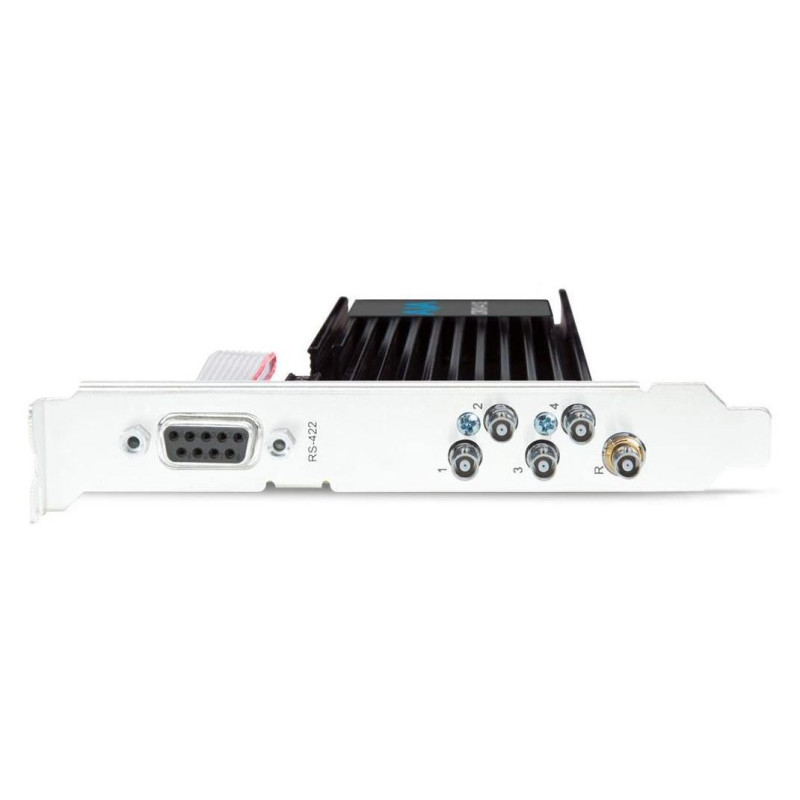

AJA CRV44-12G-R0-14 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

1018471
0812321032017
AJA CRV44-12G-R0-14 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
AJA CRV44-12G-R0-14 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
12G-SDI PCIe, 4 canaux E/S, support haut, refroidissement passif, sans câbles, HDBNC
... en savoir plus
Prix Visuals
3 758,91 CHF HT

4 063,38 CHF TTC

Prix constructeur 3 956,75 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Aja 12G-SDI PCIE X4 CH E/S Support pleine hauteur
Prenez le contrôle des projets les plus exigeants avec la puissance immense du dernier membre de la gamme Corvid. Le Corvid 44 12G est la carte PCIe 3.0 8 voies ultra-rapide et compacte d'AJA avec quatre connexions HD-BNC 12G-SDI bidirectionnelles, conçue pour les flux de travail vidéo et audio les plus exigeants d'aujourd'hui. Le Corvid 12G 44 est disponible en plusieurs configurations, y compris pleine hauteur ou profil bas, avec refroidissement actif.
Que vous travailliez avec HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour et/ou HDR, découvrez la qualité et la tranquillité d'esprit que le Corvid 44 12G apporte à vos projets. Prenant en charge 10 bits 4:2:2 et 4:4:4, jusqu'à des espaces colorimétriques 12 bits, le Corvid 44 12G offre la capture et la sortie via 12G-SDI, qui est également rétrocompatible avec 6G-SDI, 3G-SDI et 1,5G-SDI. Les ports 12G-SDI bidirectionnels offrent une flexibilité immense pour la capture simultanée et le passage direct pour une gamme de solutions.
Carte PCIe E/S SDI 12G multi-formats
Le Corvid 44 12G dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence.
Prise en charge flexible de la cadence d'images
Le Corvid 44 12G prend en charge les flux de travail 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à fréquence d'images élevée (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les cadences d'images cinéma de 23,98, 24, 47,95 et 48p sont également prises en charge en 8K, 4K et 2K. Les fréquences d'images élevées ne sont pas limitées à 8K et Ultra HD2 avec le Corvid 44 12G, plusieurs entrées et sorties 4K, Ultra HD, 1080p et 720p HD sont également prises en charge à des fréquences d'images allant jusqu'à 50/60p, rendant le Corvid 12G extrêmement flexible pour vos besoins actuels et futurs
Incrustation matérielle
L'incrusteur en aval matériel intégré permet une superposition facile de graphiques et d'images sur la vidéo d'entrée en temps réel.
Entrée LTC et référence
Le Corvid 44 12G fournit une connexion LTC/Référence externe commutable à l'arrière de la carte. Une deuxième entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire au Corvid 44 12G.
RS-422
Une connexion RS-422 intégrée est disponible soit comme connexion externe sur le Corvid 44 12G pleine taille, soit comme connexion interne sur le Corvid 44 12G à profil bas. RS-422 permet le contrôle de dispositifs externes pour une capture et des transferts précis à l'image près.
Caractéristiques
- E/S 12G-SDI pour 8K, Ultra HD2, 4K, Ultra HD, 2K, HD et SD avec prise en charge HFR jusqu'à 8K 60p en YUV 10 bits 4:2:2 et prise en charge RGB 12 bits 4:4:4 jusqu'à 8K 30p
- 4 ports 12G-SDI bidirectionnels et 1 entrée de référence
- 16 canaux d'audio SDI embarqué par port 12G-SDI
- Incrusteur en aval matériel 10 bits, prenant en charge jusqu'à une résolution 4K
- Compatibilité avec le SDK AJA sur Windows, MacOS et Linux, offrant des fonctionnalités avancées incluant les E/S 4K multicanaux
- Conception à profil bas pour utilisation dans les stations de travail ou serveurs
- Conception PCIe 3.0 8 voies
- Contrôle série RS-422 via support PCIe ou connecteur sur carte
- Dissipateur thermique actif




Spécifications



Formats vidéo

(8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(UHD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(Ultra HD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1080i 50, 59,94, 60
(HD) 720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits
4K/Ultra HD 4:4:4 (4x HD BNC)
1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits
1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits
4K/Ultra HD 4:4:4 (4x HD BNC)
1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits
1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

E/S SDI

Les connexions SDI sont bidirectionnelles
2K/HD, capture et surveillance sont simultanées
4K/Ultra HD avec 12G-SDI, capture et surveillance sont simultanées.
4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées pour l'entrée ou la sortie.
8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées pour l'entrée ou la sortie.
Remarque : Lorsque les connexions sont configurées pour 12G-SDI ou 6G-SDI, seuls les formats Ultra HD/4K/UHD2/8K sont pris en charge

Entrées audio numériques

16 canaux, audio SDI embarqué 24 bits et 16 bits, taux d'échantillonnage 48 kHz, synchrone

Sorties audio numériques

16 canaux, audio SDI embarqué 24 bits, taux d'échantillonnage 48 kHz, synchrone

Incrusteur en aval

Prend en charge les graphiques avec canal alpha sur vidéo, cache ou mémoire tampon d'images ou contenu de mémoire tampon d'images sur vidéo entrante ou cache jusqu'à Ultra HD/4K

Référence

Noir analogique (1V) ou synchronisation composite (2 ou 4V) ou synchronisation tri-niveau HD (1V) via 1x HD-BNC sur support PCIe
L'entrée de référence est terminée à 75 Ohms lorsque Genlock est réglé sur Ref In

Code temporel

Entrée code temporel LTC via connecteur 2 broches sur carte PCIe
Entrée code temporel LTC via connecteur HD-BNC Ref In (commutable) sur support PCIe

Interface électrique

PCIe 3.0 8 voies

Contrôle de machine

RS-422, protocole Sony 9 broches via connecteur sur carte PCIe
RS-422, protocole Sony 9 broches via port sur support PCIe connecté au connecteur via câble DB9

Bruit

Ultra-silencieux (pratiquement inaudible)
Le refroidissement passif nécessite un flux d'air minimum de 150 LFM (pieds linéaires par minute) à 30°C dans l'hôte/châssis

Alimentation

25W typique, 32W maximum
Connecteur d'alimentation PC ATX interne

Température de fonctionnement sûre

0 à 40°C (32 à 104°F)

Température de stockage sûre (hors tension)

-40 à 60°C (-40 à 140°F)

Humidité relative de fonctionnement

10-90% sans condensation

Altitude de fonctionnement

<3 000 mètres (<10 000 pieds)

Dimensions (LxPxH)

0,75 x 7,0 x 4,75" (19 x 178 x 121mm)

Poids

0,6 lbs (0,3kg)



12G-SDI PCIe, 4 canaux E/S, support haut, refroidissement passif, sans câbles, HDBNC
