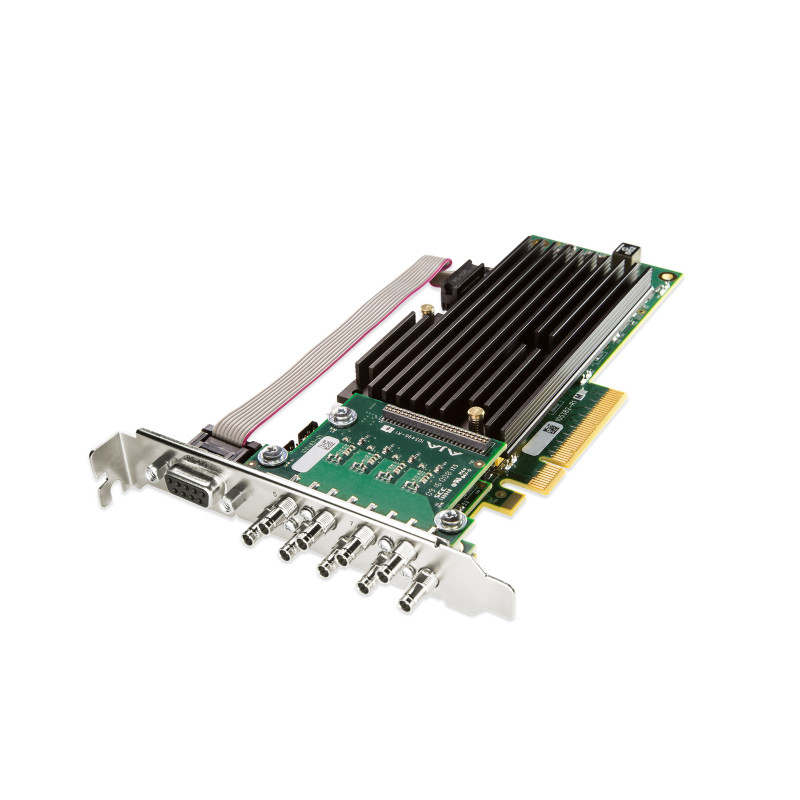

Support PCIe AJA de hauteur standard et dissipateur thermique passif
Maximisez votre capacité d'E/S vidéo et audio avec le Corvid 88. Configurez chaque connexion SDI individuellement en entrée ou sortie et mixez les formats pour jusqu'à huit canaux HD ou SD sur une seule carte. Au fur et à mesure que la demande augmente pour des résolutions plus élevées, combinez les connexions SDI pour plusieurs canaux 4K/UltraHD, offrant une flexibilité incroyable et une pérennité avec les serveurs de diffusion et d'acquisition ou les systèmes channel-in-a-box.
Carte d'E/S PCIe multi-flux, multi-format
Le Corvid 88 permet aux applications des partenaires de développement AJA d'accéder à jusqu'à huit flux d'entrée et de sortie simultanés sur une seule carte PCIe, ce qui le rend parfait pour les serveurs d'acquisition et de diffusion ainsi que pour les systèmes channel-in-a-box.
Entrée et sortie haute densité
Chaque connexion BNC du Corvid 88 peut être programmée soit en entrée soit en sortie et chacune peut prendre en charge un format vidéo différent, à condition que tous les formats utilisés partagent la même synchronisation d'horloge. Les connexions peuvent également être liées entre elles pour prendre en charge les formats dual link ou 4K/UltraHD.
Prise en charge des fréquences d'images élevées
Le Corvid 88 prend en charge les flux de travail 4K (4096 x 2160) et UltraHD (3840 x 2160) à des fréquences d'images élevées (HFR). Travailler à des fréquences d'images de 48p, 50p et 60p garantit un mouvement fluide pour les applications 4K et UltraHD les plus exigeantes. Les fréquences d'images élevées ne se limitent pas au 4K et à l'UltraHD avec le Corvid 88 ; plusieurs entrées et sorties HD 720p et 1080p sont également prises en charge à des fréquences d'images allant jusqu'à 50p et 60p, ce qui rend le Corvid 88 extrêmement flexible pour vos besoins actuels et futurs.
Entrée LTC et Référence
Le Corvid 88 fournit une connexion LTC/Référence externe commutable à l'arrière de la carte. Une deuxième entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire au Corvid 88.
RS-422
Une connexion RS-422 intégrée est disponible soit comme connexion externe sur le Corvid 88 pleine hauteur, soit comme connexion interne sur le Corvid 88 basse hauteur. Le RS-422 permet le contrôle de périphériques externes pour des acquisitions et transferts précis image par image.
Traitement
- 8 x tampons d'images (Entrée ou Sortie)
- 8 x convertisseurs d'espace colorimétrique
- 4 x widgets Mixer/Keyer
- 8 x LUT 1D
- 8 x entrées Dual Link
- 8 x sorties Dual Link
- 8 x moteurs audio intégrés indépendants à 16 canaux
Plateformes puissantes pour les partenaires de développement
Le programme de développement d'AJA permet aux entreprises partenaires d'intégrer les produits AJA dans leurs systèmes. En utilisant des périphériques d'E/S vidéo existants et éprouvés, les partenaires de développement tirent parti de l'expertise d'AJA dans le développement et le support de ces technologies, économisant de l'argent et amenant leurs produits intégrés sur le marché plus rapidement.
|
|
Caractéristiques techniques
|
|
|
Entrée/sortie vidéo
|
8x SD/HD/3G-SDI, connecteurs DIN 1.0/2.3 (chacun commutable en entrée ou sortie)
|
|
Entrée/sortie audio
|
16 canaux, 24 bits, SDI intégré, 48 kHz synchrone
|
|
Formats vidéo
|
SD
525i 29.97
625i 25
HD
720p 50, 59.94, 60
1080i 25, 29.97, 30
1080PsF 23.98, 24, 25, 29.97, 30
1080p 23.98, 24, 25, 29.97, 30, 50 (A/B), 59.94 (A/B), 60 (A/B)
2K
2048 x 1080PsF 23.98, 24, 25, 29.97, 30
2048 x 1080p 23.98, 24, 25, 29.97, 30
4K
UHD 3840 x 2160p 23.98, 24, 25, 29.97, 30, 48, 50, 59.94, 60
DCI 4096 x 2160p 23.98, 24, 25, 29.97, 30, 48, 50, 59.94, 60
|
|
Alimentation
|
21 W typique, 23 W maximum
|
|
Température de fonctionnement sûre
|
0 à 40 °C (32 à 104 °F)
|
|
Température de stockage sûre (hors tension)
|
-40 à 70 °C (-40 à 158 °F)
|
|
Humidité relative de fonctionnement
|
10-90% sans condensation
|
|
Altitude de fonctionnement
|
<3000m (9842,40')
|
|
Dimensions (LxPxH)
|
0,88 x 7,25 x 4,88" (22,35 x 184,15 x 123,95mm)
|
|
Poids
|
0,4 lb (0,18 kg)
|
