E/S 12G-SDI, carte PCIe 10 bits, sortie HDMI 2.0 avec prise en charge HFR (alimentation PCIe sans câble). Veuillez contacter le service commercial pour discuter de vos options de câblage.
... en savoir plus
Prix Visuals
3 758,91 CHF HT

4 063,38 CHF TTC

Prix constructeur 3 956,75 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

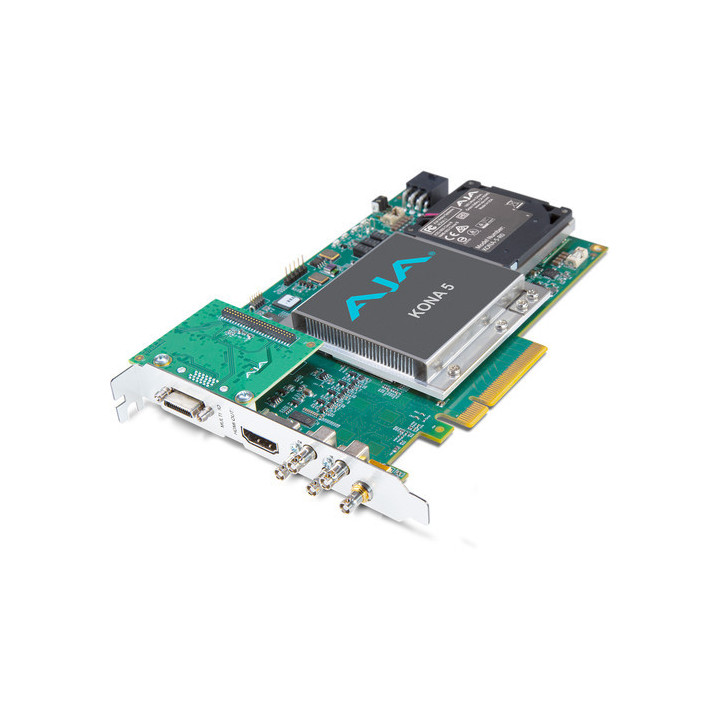

Carte PCIe d'entrée/sortie 12G-SDI 10 bits Aja
Prenez le contrôle des projets les plus exigeants grâce à la puissance immense du dernier membre de la gamme KONA. KONA 5 est la carte d'E/S PCIe 3.0 8 voies ultra-rapide d'AJA, conçue pour les flux de travail vidéo et audio les plus exigeants d'aujourd'hui.
Entrée/sortie 12G-SDI. Carte PCIe 10 bits. Sortie HDMI 2.0 avec prise en charge HFR (alimentation ATX)
Que vous travailliez avec HFR 4K/UltraHD, 2K/HD, SD, Deep Colour et/ou HDR, découvrez la qualité et la tranquillité d'esprit qu'apporte KONA 5 à votre univers. Prenant en charge les espaces colorimétriques 10 bits 4:2:2 et 4:4:4, ou même 12 bits* pour des images parfaites, KONA 5 offre la flexibilité d'ingérer et de diffuser avec 12G/6G/3G-SDI et de monitorer avec un port HDMI 2.0 pleine taille. Les ports 12G-SDI bidirectionnels offrent une immense flexibilité pour la capture et la lecture simultanées, et avec un logiciel approprié, la capture et la diffusion multicanal.




Spécifications



Formats vidéo

(4K) 4096 x 2160P 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(UltraHD) 3840 x 2160P 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(HD) 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1080i 50, 59,94, 60
(HD) 720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits
4K/UltraHD 4:4:4 (4x BNC)
1,5G-SDI, SMPTE 372M, Double liaison HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits
1,5G-SDI, SMPTE 292M, Simple liaison 4:2:2 (1x BNC), 10 bits et 8 bits

Sorties vidéo numériques


12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits
6G-SDI, SMPTE-2081, 10 bits et 8 bits
3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits
4K/UltraHD 4:4:4 (4x BNC)
1,5G-SDI, SMPTE 372M, Double liaison HD 4:4:4 (2x BNC), 12 bits, 10 bits et 8 bits
1,5G-SDI, SMPTE 292M, Simple liaison 4:2:2 (1x BNC), 10 bits et 8 bits
HDMI v2.0
30/36 bits/pixel, RVB ou YUV, 6 Gbps par composant couleur
4K, UltraHD, 2K, HD et SD avec prise en charge HFR jusqu'à 60p (4:2:2), 10 bits et 8 bits
Prise en charge HDR10 – métadonnées HDR Infoframe, conforme HDMI 2.0a/CTA-861.3
Prise en charge HLG – conforme HDMI 2.0b/CTA-861-G

Entrées audio numériques

16 canaux, audio SDI intégré 24 et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone
8 canaux, audio HDMI intégré 24 et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone
8 canaux, audio AES/EBU 16 et 24 bits, fréquence d'échantillonnage 48 kHz, synchrone ou non synchrone, conversion interne de fréquence d'échantillonnage (via 4x BNC sur câble breakout)

Sorties audio numériques

16 canaux, audio SDI intégré 24 bits, fréquence d'échantillonnage 48 kHz, synchrone
8 canaux, audio HDMI intégré 24 bits, fréquence d'échantillonnage 48 kHz, synchrone
8 canaux, audio AES/EBU 16 et 24 bits, fréquence d'échantillonnage 48 kHz, synchrone ou non synchrone, conversion interne de fréquence d'échantillonnage (via 4x BNC sur câble breakout)

Incrustateur en aval

Prise en charge des graphiques avec canal alpha sur vidéo, cache ou mémoire tampon d'image, ou contenu de mémoire tampon d'image sur vidéo ou cache entrant

Référence

Noir analogique (1V) ou sync composite (2 ou 4V) ou sync HD tri-niveau (1V) (via 1x HD-BNC sur équerre PCIe)
L'entrée de référence est terminée à 75 ohms lorsque le genlock est réglé sur Ref In

Timecode

Entrée et sortie timecode LTC (via 2x BNC sur câble breakout)
Entrée timecode LTC (via connecteur 2 broches sur carte PCIe)
Entrée timecode LTC (via HD-BNC sur équerre PCIe)

Interface électrique

PCIe 3.0 8 voies

Commande de machine

RS-422, protocole Sony 9 broches (via câble breakout)

Bruit

<50 dBA (pondéré A à 1 m en champ libre)

Dimensions (l x p x h)

19,05 x 175,26 x 127,00 mm (0,75″ x 6,9″ x 5,0″)

Poids

Carte PCIe : 0,6 lb (0,3 kg)
Câbles (tous combinés) : 1,3 lb (0,6 kg)

Alimentation

28 W typique, 35 W maximum

Environnement

Température de fonctionnement sûre : 0 à 40 °C (32 à 104 °F)
Température de stockage sûre (hors tension) : -40 à 60 °C (-40 à 140 °F)
Humidité relative de fonctionnement : 10-90 % sans condensation
Altitude de fonctionnement : <3 000 mètres (<10 000 pieds)
