AJA 3G-SDI Incorporateur/Désincorporateur Audio Analogique 4 Canaux, XLR Symétrique, Compatible DashBoard

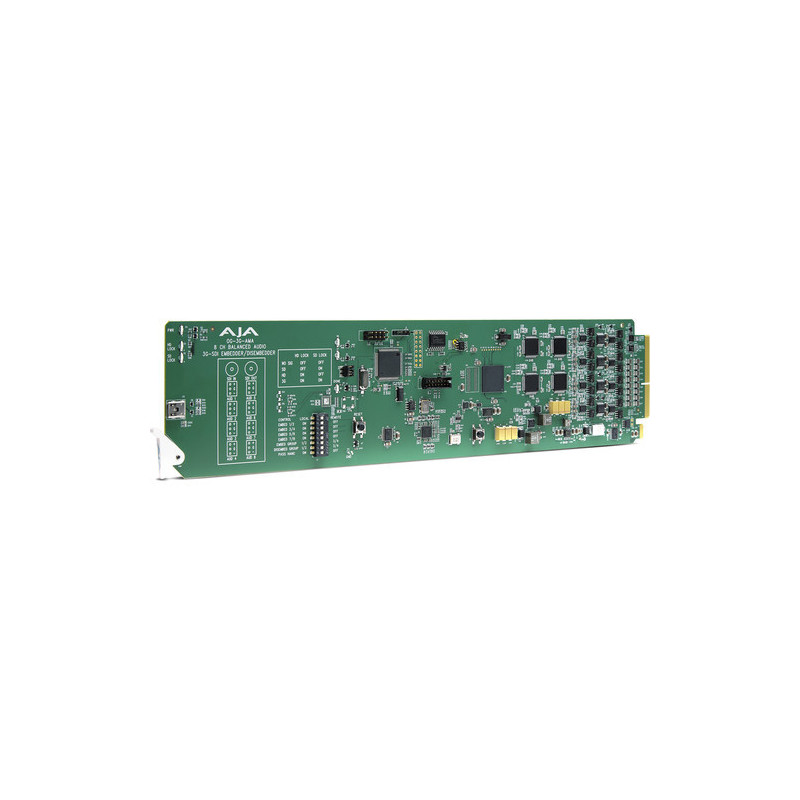

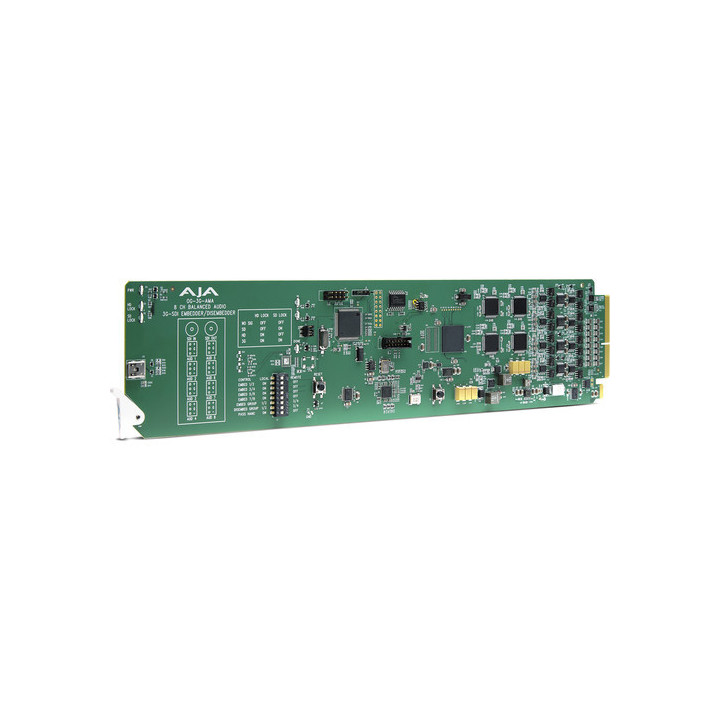

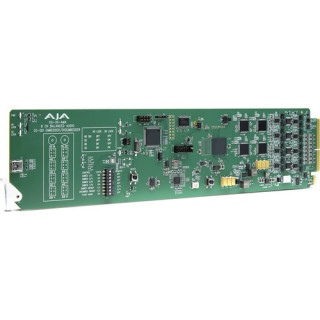

L'incorporateur/désincorporateur audio analogique 8 canaux 3G-SDI openGear d'AJA prend en charge l'entrée et la sortie 3G-SDI jusqu'à 1080p à 60 Hz et détecte et configure automatiquement la norme vidéo d'entrée. Il utilise des connecteurs à bornier 3 broches qui peuvent être configurés pour effectuer des fonctions d'entrée ou de sortie audio. Les niveaux audio analogiques et l'incorporation/désincorporation audio sont sélectionnables par paire de canaux pour soit transmettre l'audio d'entrée 3G-SDI, soit incorporer l'audio analogique d'entrée provenant des connecteurs à bornier 3 broches.
Conçu pour être utilisé dans des châssis openGear 2U haute densité, le logiciel DashBoard est compatible avec les systèmes Windows, macOS et Linux. Il offre un contrôle et une surveillance à distance de l'architecture openGear et propose des options de configuration, de surveillance et de contrôle standardisées et pratiques via PC ou réseau local.
Caractéristiques
- Carte compatible openGear
- Entrée/sortie audio analogique symétrique 8 canaux
- Contrôlée par le logiciel de contrôle réseau DashBoard et par un commutateur DIP externe
- 8 x connecteurs à bornier 3 broches




Spécifications



Formats vidéo

2048 x 1080p
2048 x 1080PsF
1920 x 1080p
1920 x 1080PsF
1920 x 1080i
1280 x 720p
720 x 576i
720 x 480i

Entrée vidéo numérique

1 x BNC 3G-SDI, SMPTE-259/292/372/424

Formats d'entrée vidéo

1 x 3 Gb SDI (Level A ou B) :
2048 x 1080p 60, 59,94, 50, 30, 29,97, 25, 24, 23,98
2048 x 1080PsF 30, 29,97, 25, 24, 23,98
1920 x 1080p 60, 59,94, 50, 30, 29,97, 25, 24, 23,98
1920 x 1080PsF 30, 29,97, 25, 24, 23,98
1920 x 1080i 60, 59,94, 50
1280 x 720p 60, 59,94, 50
1 x 1,5 Gb SDI :
2048 x 1080p 30, 29,97, 25, 24, 23,98
2048 x 1080PsF 30, 29,97, 25, 24, 23,98
1920 x 1080p 30, 29,97, 25, 24, 23,98
1920 x 1080PsF 30, 29,97, 25, 24, 23,98
1920 x 1080i 60, 59,94, 50
1280 x 720p 60, 59,94, 50, 30, 29,97, 25, 24, 23,98
1 x 270 Mb SDI :
625i 50
525i 59,94

Sortie vidéo numérique

1 x BNC 3G-SDI, SMPTE-259/292/372/424

Formats de sortie vidéo

3G Level A = 3,2 µsec
3G Level B = 6,1 µsec
HD (1,5 Gb) = 6,3 µsec
SD (270 Mb) = 17,2 µsec

Connecteurs audio

8 x Audio analogique
4 x 2 paires audio analogiques symétriques, connecteurs à bornier 3 broches
8 canaux d'entrée et 8 canaux de sortie ou 4 canaux d'entrée et 4 canaux de sortie

Convertisseurs audio

24 bits

Audio intégré

SMPTE 272M (SD) : 20 bits, 48 kHz synchrone
SMPTE 299M (3G/HD) : 24 bits, 48 kHz synchrone
16 canaux supportés sur SDI

Latence audio

Chemin d'incorporation : 1100 µsec
Chemin de désincorporation : 1200 µsec

Audio analogique

Niveaux :
Pro 1 : 0 dBfs = +24 dBu
Pro 2 : 0 dBfs = +18 dBu
Pro 3 : 0 dBfs = +15 dBu
Consumer 1 : 0 dBfs = +12 dBu

Commandes

Commutateur DIP externe
Logiciel de contrôle réseau openGear DashBoard via Windows, macOS ou Linux

Alimentation électrique

Compatible avec les châssis openGear, 5,0 W max par carte

Température de fonctionnement

0 à 40°C

Température de stockage

-40 à 60°C

Humidité de fonctionnement

10 à 90%

Dimensions

Format openGear standard

Poids

0,3 kg
