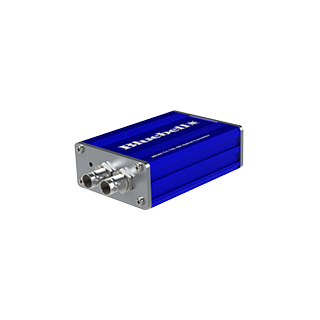

Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module

1011921
Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module
Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module
Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module
Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module
Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module
Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module
Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module
Bluebell BN365T/L - Singlemode Single Channel 3G/SDI, HD/SDI Fibre Optic Transmitter Module
Modulo trasmettitore ottico monomodale monocanale 3G/SDI, HD/SDI, rilevamento automatico per SDI, ASI, HD/SDI, 3G/SDI e 12G/SDI (1310nm).
... scopri di più
Prezzi Visuals
641,70 CHF IVA escl.

693,68 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

Modulo trasmettitore a fibra ottica monomodale monocanale 3G/SDI, HD/SDI Bluebell
Modulo trasmettitore a fibra ottica monomodale monocanale 3G/SDI, HD/SDI, rilevamento automatico per SDI, ASI, HD/SDI, 3G/SDI e 12G/SDI (1310nm)
BN365T Trasmettitore monocanale elettrico-ottico 12G-SDI, 6G-SDI, 3G-SDI Il BN365T è un modulo trasmettitore per la conversione dei segnali 12G-SDI in cavo a fibra ottica.
Il segnale in ingresso viene rilevato automaticamente e poi equalizzato prima della conversione e trasmissione su una singola fibra ottica.
Tutti i prodotti Bluebell sono progettati per mantenere la massima integrità del percorso del segnale, offrendo un eccellente trasporto ottico senza jitter.

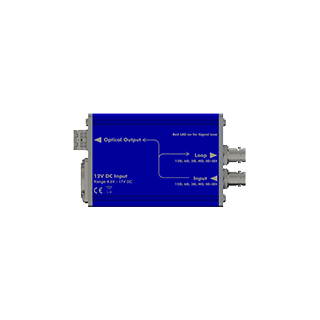

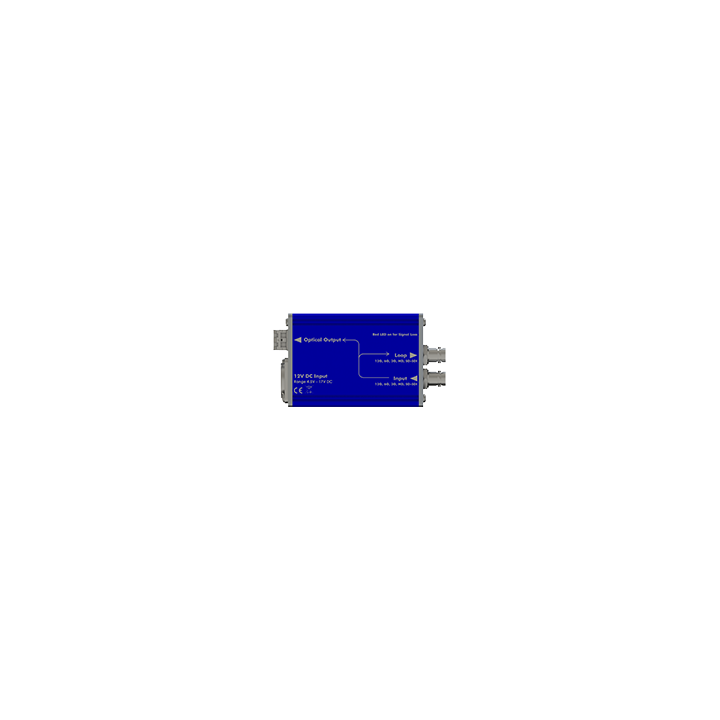

Un'uscita loop è fornita per il monitoraggio o la distribuzione del segnale.
Ogni BN365 è alloggiato in un involucro compatto e robusto, progettato per la diffusione esterna e gli eventi speciali così come per gli studi.
L'alimentazione è fornita tramite l'unità PS12 opzionale.
Il PS12 dispone di un ingresso di rete IEC che consente una facile adozione nei rack di apparecchiature standard.

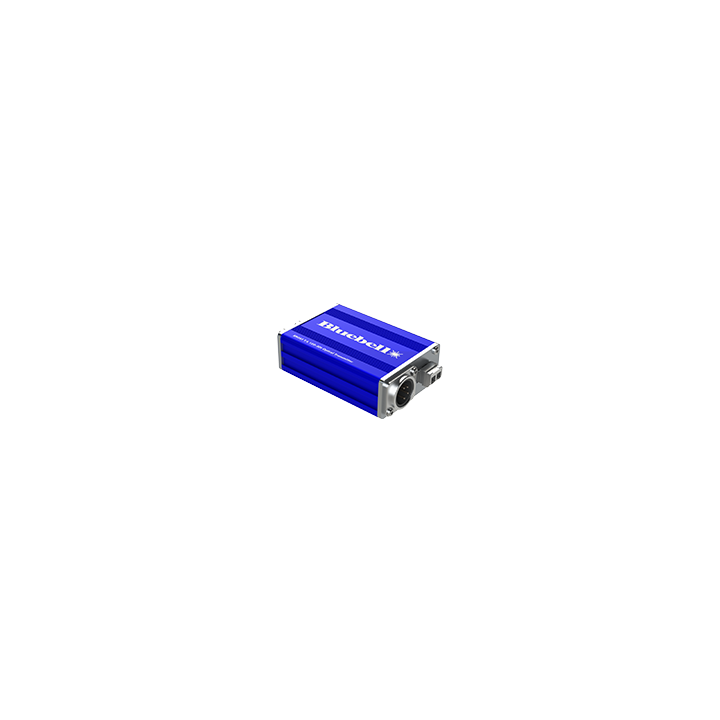

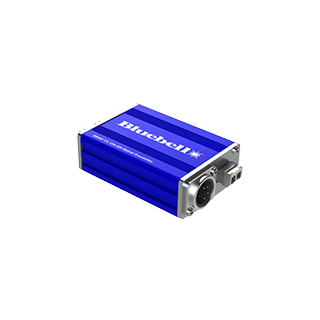

Il BN365 dispone di un connettore XLR a 4 pin che consente l'alimentazione da varie sorgenti DC esterne nella gamma da 4,5 a 17 V. I BN365 sono convertitori a fibra ottica monocanale estremamente compatti, perfettamente adatti per fornire una trasmissione senza interferenze e per estendere la portata dei segnali elettrici, in particolare i segnali 12G-SDI.



Specifica



Ingresso elettrico



Norme

SMPTE 2082, SMPTE 2081, SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 297M, DVB-ASI, MADI a 125Mb/s
Selezione automatica della velocità per le velocità dati 12G-SDI, 3G-SDI, HD-SDI
e SD-SDI.

Equalizzazione

Automatica fino a 70 m @ 11,88 Gb/s
Automatica fino a 90 m @ 5,95 Gb/s
Automatica fino a 180 m @ 2,97 Gb/s
Automatica fino a 240 m @ 1,485 Gb/s
Automatica fino a 300 m @ 270 Mb/s

Connettore

BNC 75 Ohm secondo IEC 60169-8 Emendamento 2

Uscita elettrica



Connettore

BNC 75 Ohm secondo IEC 60169-8 Emendamento 2

Polarità

Non invertente

Livello del segnale

800 mV +/- 10%

Offset DC

0 +/- 0,5 V

Formato

Uscita loop attiva

Uscita ottica



Connettore

1 x LC femmina standard per canale

Lunghezza d'onda

1310 nm

Specifiche generali della scheda (esclusi connettori)

Lunghezza:

92 mm

Larghezza:

64 mm

Altezza:

30 mm
Esclusi connettori

Peso:

100 g

Temp. di funzionamento:

-30 a +70 ºC

Alimentazione:

2,5 W

Tensione

4,5 a 17 V DC

Rilevamento del segnale

LED acceso in caso di perdita di segnale

Conformità



EMI/RFI:

Conforme alla direttiva 89/336/CEE

Elettrico:

Conforme alle norme EN 61000-6-1, EN61000-6-2

Sicurezza laser

Conforme al prodotto laser di classe 1
24 CFR 1040.10 & 1040.11

RoHS:

Conforme alla direttiva 2002/95/CE



Modulo trasmettitore ottico monomodale monocanale 3G/SDI, HD/SDI, rilevamento automatico per SDI, ASI, HD/SDI, 3G/SDI e 12G/SDI (1310nm).
