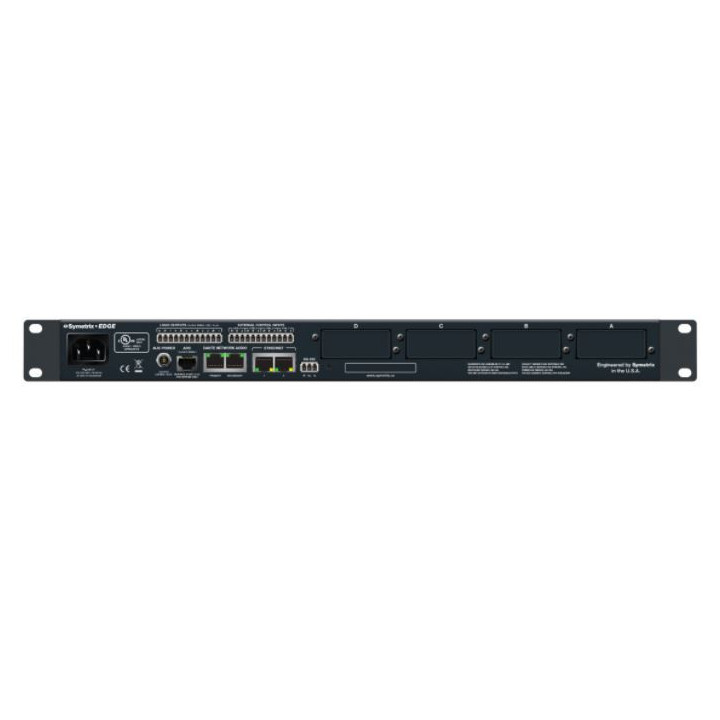

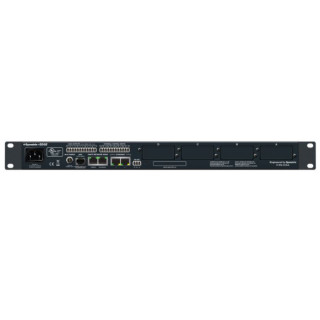

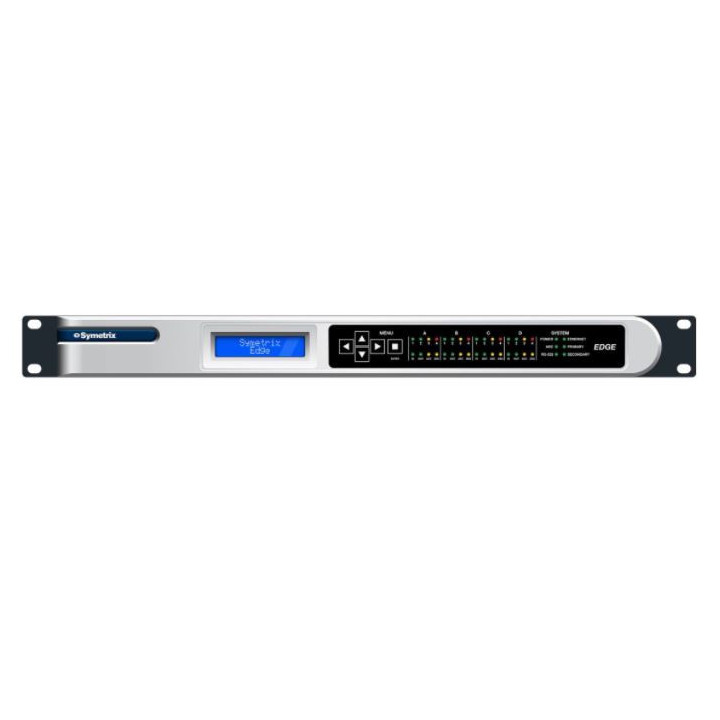

Symetrix - EDGE Frame Without cards
Symetrix 80-0048-B - EDGE Frame Without cards
4.466,53 CHF IVA inclusa
-
Consegna
- Spedito entro 2-3 settimane
-
Ritiro in negozio
- Disponibile in 2-3 settimane
Dante nel nostro DNA
I DSP Edge sono dotati di 128 (64×64) canali Dante ridondanti. Il protocollo Dante consente il networking audio multicanale ultra-affidabile su IP. Insieme, Symetrix e Dante offrono la soluzione più rapida per implementare, controllare e mantenere un sistema DSP in rete e i suoi accessori – inclusi microfoni, altoparlanti, amplificatori di potenza e mixer compatibili Dante di produttori terzi.
Flessibilità I/O totale
Quattro slot versatili per schede opzionali consentono configurazioni I/O uniche – allineando l'hardware con i requisiti esatti del sistema. Le schede opzionali supportano I/O analogici e digitali AES-3 nonché interfacce speciali tra cui AEC, VoIP e telefonia analogica.
Switch 10/100 e Gigabit integrati
Esclusivi dei DSP Symetrix Radius ed Edge, gli switch integrati riducono il costo del sistema, diminuiscono o eliminano la necessità di switch periferici e aumentano l'affidabilità del sistema.
Flessibilità di programmazione illimitata
Edge viene programmato tramite Composer – l'applicazione CAD ad architettura aperta pluripremiata di Symetrix. Caratteristica esclusiva di Composer è la capacità di configurare nativamente l'hardware Dante di Symetrix e di alcuni produttori terzi – eliminando così la confusione di molteplici applicazioni software o ridondanti. Per saperne di più su Composer clicca qui.
Controllo semplificato
Le molteplici opzioni di controllo includono i pannelli a parete Symetrix ARC a basso costo e un'interfaccia virtuale Windows SymVue facile da generare. Il protocollo di controllo leggibile dall'uomo di Composer supporta la programmazione di schermi tattili e dispositivi di controllo di terze parti.
Server web integrato per lo stato e ancora più controllo. Il server web integrato di Edge visualizza i livelli I/O, i dati diagnostici e ospita ARC-WEB – un'interfaccia basata su browser per smartphone, tablet e computer.
Caratteristiche
- DSP potente con configurazione I/O flessibile
- 128 canali Dante ridondanti (64×64)
- Switch di rete Ethernet e Dante integrati
- 4 slot di espansione I/O
|
|
Specifiche |
|
|
Generale |
|
|
|
Processori |
1 x Analog Devices SHARC 21489 @ 400 MHz SIMD |
|
|
Capacità di elaborazione grezza |
400 MIPS, 1,6 GFLOPS |
|
|
Frequenza di campionamento |
48 kHz, ± 100 ppm |
|
|
Risposta in frequenza (A/D/A) |
20 Hz – 20 kHz, ± 0,5 dB |
|
|
Gamma dinamica (A/D/A) |
> 114 dB, pesato A |
|
|
Separazione dei canali (A/D/A) |
> 108 dB @ 1 kHz, +24 dBu |
|
|
Latenza (A/D/A) |
0,88 mS, ingressi instradati verso le uscite |
|
|
Memoria di ritardo |
174 secondi mono per chassis Edge |
|
|
Ingressi di controllo analogici |
0-3,3 VCC |
|
|
Potenziometro di controllo esterno raccomandato |
10k Ohm, lineare |
|
|
Uscite logiche |
Basso (0V) quando attivo, alto (5V) quando inattivo |
|
|
Tensione massima di alimentazione esterna per l'uscita logica |
24 VCC |
|
|
Corrente di dispersione massima dell'alimentazione di uscita logica esterna |
50 mA |
|
|
Corrente di uscita massima dell'uscita logica |
10 mA |
|
|
I/O seriale RS-232 accessorio |
38,4 kbaud (impostazione predefinita), 8 bit di dati, 1 bit di stop, nessuna parità, nessun controllo di flusso hardware, cablaggio diretto, sono necessari solo i pin 2, 3 e 5 |
|
|
I/O seriale RS-485 |
38,4 kbaud (impostazione predefinita) 8 bit di dati, 1 bit di stop, nessuna parità, nessun controllo di flusso. Può essere separato dalla porta ARC |
|
|
Cavo Ethernet |
CAT5 standard, lunghezza massima tra dispositivi = 100 metri |
|
|
Cavo Dante |
CAT6 standard, lunghezza massima tra dispositivi = 100 metri |
|
|
Cavo ARC |
CAT5 standard, distanza dipendente dal carico e dal numero di dispositivi |
|
|
Numero massimo di dispositivi per sistema |
32 unità per file di sito |
|
|
Numero massimo di preset memorizzati |
1000 |
|
|
Dati meccanici |
|
|
|
Spazio richiesto |
1U (LPH: 48,02 cm x 24,13 cm x 4,37 cm / 18,91" x 9,5" x 1,72"). La profondità non include lo spazio per i connettori. Prevedere almeno 7,62 cm (3 pollici) di spazio aggiuntivo per i collegamenti sul pannello posteriore. Potrebbe essere necessaria una profondità aggiuntiva a seconda del cablaggio e dei collegamenti specifici |
|
|
Elettrico |
Ingresso universale 100-240 VCA, 50/60 Hz, 45 Watt massimo e/o alimentazione ausiliaria appropriata 24 VCC / 2,0 A. Non è richiesta alcuna commutazione della tensione di rete |
|
|
Ventilazione |
La temperatura ambiente massima raccomandata è di 30°C / 86°F. Assicurarsi che i lati sinistro e destro dell'apparecchiatura non siano ostruiti (spazio minimo di 5,08 cm, 2 pollici). La ventilazione non deve essere ostacolata coprendo le aperture di ventilazione con oggetti quali giornali, tovaglie, tende, ecc. |
|
|
Certificazioni o conformità |
UL 60065, cUL 60065, IEC 60065, EN 55103-1, EN 55103-2, FCC Part 15, RoHS |
