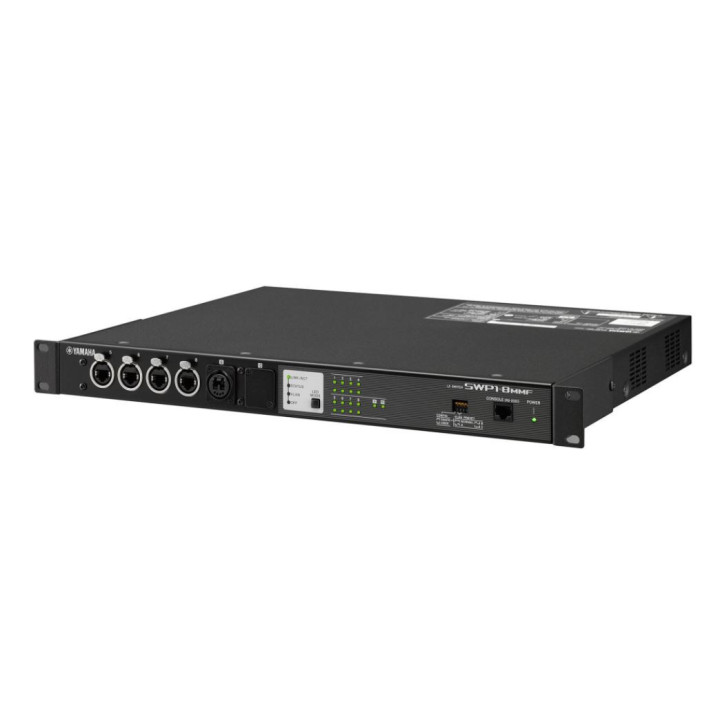

Yamaha SWP1-8MMF - Network switch
167559
4957812588287
Switch di rete dotato di otto porte etherCON, una porta opticalCON e uno slot di espansione
Prezzi Visuals
1.774,08 CHF
IVA escl.
1.917,78 CHF IVA inclusa
Prezzo del produttore 2 016,00 CHF IVA escl.
Su ordinazione
-
Consegna
- Spedito entro 1-2 settimane
-
Ritiro in negozio
- Disponibile in 1-2 settimane
Switch di rete Yamaha
Switch Yamaha con ottimizzazione Dante e visibilità di rete
La configurazione complessa degli switch di rete, un tempo riservata ai tecnici informatici, può ora essere facilmente eseguita da chiunque. Una semplice regolazione di uno switch DIP è sufficiente per ottimizzare gli switch di rete della serie SWP1 per il funzionamento Dante, e un'applicazione informatica dedicata chiamata Yamaha LAN Monitor fornisce una "visibilità di rete" per un monitoraggio e un controllo completi.
Yamaha è entrata nel mercato delle apparecchiature di rete nel 1995 e ha conquistato una quota significativa del mercato delle piccole e medie imprese e del mercato di rete SOHO in Giappone. Gli switch gigabit L2 di Yamaha collegabili ai router/firewall Yamaha sono stati introdotti nel 2011, con funzionalità che hanno ridotto considerevolmente il carico di lavoro per la configurazione, la manutenzione e la gestione della rete.
20 anni dopo, la rete audio è diventata una delle tecnologie a più rapida crescita e maggiormente valorizzata nei settori del sonoro dal vivo e dell'audio professionale. Una gamma crescente di prodotti Yamaha compatibili con Dante, tra cui le molto apprezzate console di mixaggio digitali della serie CL, continua a mostrare la strada. Gli switch di rete della serie SWP1 rappresentano una soluzione che il mercato dell'audio professionale attendeva, offrendo un equilibrio ideale tra competenza informatica e audio professionale che solo Yamaha può fornire.
La serie SWP1 rende la configurazione, il monitoraggio e il funzionamento della rete audio più semplici e pratici che mai.
Ottimizzazione Dante tramite switch DIP
Le reti Dante semplici non sono difficili da configurare e utilizzare, ma man mano che la complessità della rete aumenta, gli switch utilizzati devono essere ottimizzati per il funzionamento Dante al fine di raggiungere la massima stabilità. La configurazione di QoS, IGMP Snooping e altri parametri su uno switch intelligente può essere un'operazione complessa, che richiede conoscenze specializzate proprie del dominio dei tecnici informatici piuttosto che degli ingegneri del suono. La serie SWP1 consente di richiamare una configurazione ottimizzata per Dante semplicemente commutando uno switch DIP. Non è richiesta alcuna competenza né formazione.
3 tipi di VLAN predefiniti
Una rete veramente efficiente dovrebbe essere in grado di gestire più servizi contemporaneamente: comunicazione Dante, funzioni StageMix e altri dispositivi intelligenti, software informatico per il controllo delle console di mixaggio digitali o degli amplificatori di potenza, e potenzialmente altro ancora. Ma più comunicazioni si combinano su una singola rete, maggiore è il rischio di interferenze e problemi. L'utilizzo di domini VLAN virtuali per isolare diversi tipi di dati è la soluzione ideale, ma anche questo tipo di configurazione richiede una certa competenza informatica. La serie SWP1 include tre preset VLAN che possono essere semplicemente selezionati tramite uno switch DIP. È disponibile anche una modalità UTENTE che consente una configurazione VLAN completamente personalizzata.
Visibilità di rete
La gestione efficace della rete Dante si basa su una serie di parametri quali il traffico di rete, lo stato degli switch e le informazioni sui singoli dispositivi Dante. L'applicazione dedicata Yamaha LAN Monitor fornisce una panoramica completa su un unico schermo di tutti i parametri necessari quando viene utilizzata con gli switch della serie SWP1. Definiamo questo tipo di panoramica grafica "visibilità di rete". È persino possibile acquisire uno snapshot dello stato normale della rete e impostare un allarme per essere avvisati in caso di variazioni dei parametri, in modo che i problemi possano essere identificati e risolti rapidamente e facilmente. L'applicazione Dante Controller può inoltre essere avviata da Yamaha LAN Monitor con un solo clic, fornendo una soluzione di rete Dante completa su un unico computer.
Connettori etherCON per l'affidabilità nel sonoro dal vivo
L'affidabilità è essenziale nelle applicazioni di sonoro dal vivo. Nulla deve interrompere lo spettacolo. Gli switch di rete convenzionali dispongono generalmente di connettori RJ45 per corrispondere ai connettori dei computer a cui saranno collegati, ma la serie SWP1 è dotata di connettori etherCON robusti e affidabili, direttamente compatibili con i connettori etherCON delle console Yamaha delle serie CL/QL e di altri dispositivi compatibili con Dante.
Supporto per fibra ottica e ridondanza di rete (opzione di ridondanza richiesta)
Gli SWP1-8MMF e SWP1-16MMF includono connettori opticalCON compatibili con la fibra multimodale. Entrambi i modelli consentono la trasmissione su distanze fino a 300 metri. Il modulo ottico opzionale MMF-SWP1 può essere aggiunto per consentire l'utilizzo di due cavi in fibra ottica per una connessione ridondante. Il protocollo RSTP (Rapid Spanning Tree Protocol) è inoltre supportato per le connessioni ridondanti.
INGRESSO DC ESTERNO per la ridondanza dell'alimentazione
Gli switch della serie SWP1 includono un connettore EXT DC INPUT di tipo XLR-4-32 in aggiunta al connettore AC IN standard. Un'alimentazione DC di +24 V fornita al connettore EXT DC INPUT garantisce un'alimentazione ridondante che può mantenere il dispositivo in funzione in caso di problemi con l'alimentazione di rete. Per una maggiore affidabilità, il connettore AC è di tipo a blocco (V-Lock), che riduce al minimo la possibilità di disconnessione accidentale.
Gli switch di rete della serie SWP1 di Yamaha sono stati specificamente creati per offrire agli utenti il massimo dei vantaggi con la massima facilità di configurazione e utilizzo possibile. Consentono un'ottimizzazione Dante con un clic e una visibilità di rete avanzata, sfruttando appieno le capacità di gestione dei flussi audio Dante. Il software Yamaha LAN Monitor funziona con la serie SWP1 per consentire un monitoraggio e una gestione completi non solo degli switch della serie SWP1 collegati, ma anche dei dispositivi Dante connessi. Il protocollo L2MS (Layer 2 Management Service) originale di Yamaha estende la capacità di "visibilità di rete" a tutti i dispositivi Dante collegati agli switch della serie SWP1.
Mappatura LAN per una panoramica completa della rete
Comprendere come più switch installati in posizioni diverse sono collegati tra loro, nonché il modo in cui i dispositivi di rete sono connessi a tali switch, può essere un'operazione difficile e dispendiosa in termini di tempo. Yamaha LAN Monitor rende chiaramente visibile la topologia globale della rete, fornendo all'utente una panoramica completa di come più switch e dispositivi di rete Dante sono interconnessi. È sufficiente collegare un computer allo switch SWP1 più vicino e avviare il software Yamaha LAN Monitor.
Stato delle porte e utilizzo della larghezza di banda
Yamaha LAN Monitor include una visualizzazione dello stato delle porte e della larghezza di banda che mostra chiaramente lo stato di connessione di ogni porta dello switch di rete, le informazioni sui dispositivi connessi, la velocità di comunicazione su ogni porta e l'utilizzo della larghezza di banda su ogni porta.
Informazioni sui dispositivi Dante
Le informazioni e il monitoraggio dei dispositivi sono disponibili anche per tutti i dispositivi Dante collegati agli switch della serie SWP1 sulla rete. La capacità di monitorare lo stato delle porte primaria e secondaria nonché il flusso di trasmissione e ricezione è importante per ottenere una comunicazione audio Dante stabile e affidabile. Questa capacità consente di tenere d'occhio lo "stato di salute" complessivo della rete.
Avvia Dante Controller in 1 clic
Un pulsante Dante Controller nella parte superiore dell'interfaccia Yamaha LAN Monitor consente di avviare Dante Controller con un solo clic (il software Dante Controller deve essere installato sul computer). Il passaggio fluido tra Yamaha LAN Monitor e Dante Controller fornisce un controllo completo della rete Dante da un unico computer.
La funzione snapshot facilita la risoluzione dei problemi
È possibile acquisire uno "snapshot" dello stato della rete durante la configurazione. Il software può quindi monitorare automaticamente i parametri e avvisare l'utente di qualsiasi variazione. Uno snapshot potrebbe essere acquisito dalla rete durante le prove, e l'utente verrebbe quindi avvisato se un cavo viene scollegato, un dispositivo viene spento o viene effettuata una connessione errata prima dello spettacolo, ad esempio.
Identificazione avanzata dei dispositivi con icone, etichette e commenti
Identificare i dispositivi collegati a uno switch solo tramite il loro indirizzo IP o MAC è un approccio difficile e soggetto a errori. I dispositivi collegati tramite Dante sono identificati da un'icona Dante e da un identificatore di dispositivo precedentemente configurato tramite il software Dante Controller. È inoltre possibile inserire informazioni aggiuntive, come la posizione del dispositivo, nei campi Etichetta e Commento.
Impostazioni dettagliate dello switch e aggiornamenti del firmware
L'interfaccia GUI web di ogni dispositivo può essere richiamata per accedere alle impostazioni "avanzate" e consentire gli aggiornamenti del firmware.
Caratteristiche

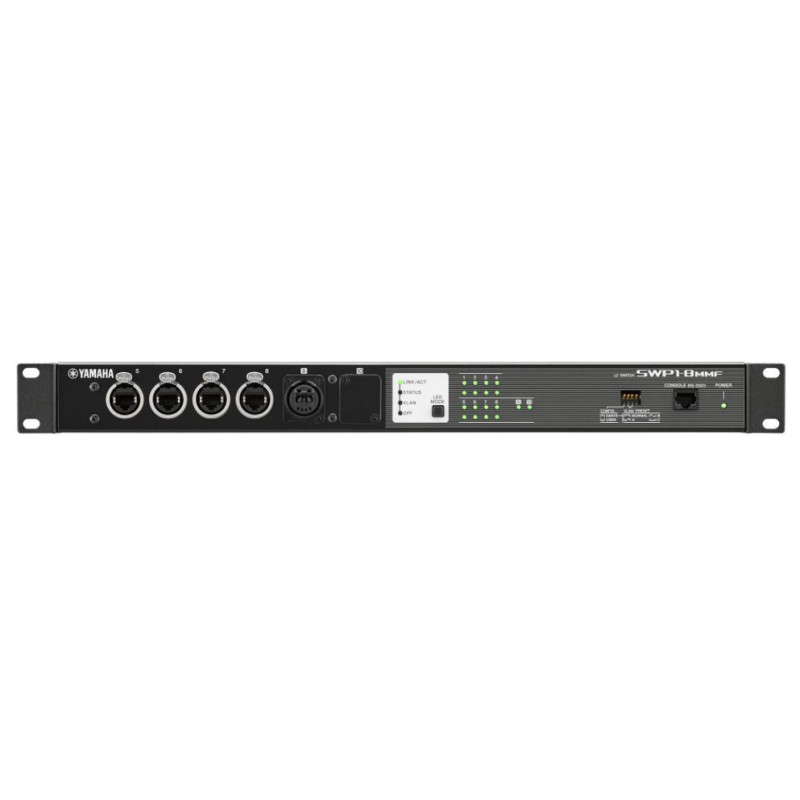

- Connettori etherCON: 4 nella parte anteriore / 8 nella parte posteriore
- Connettori RJ45: 4 nella parte posteriore
- Connettore opticalCON: 1 nella parte anteriore
- Alloggiamento per modulo ottico opzionale: 1 nella parte anteriore
Switch Yamaha con ottimizzazione Dante e visibilità di rete
La configurazione complessa degli switch di rete, un tempo riservata ai tecnici informatici, può ora essere facilmente eseguita da chiunque. Una semplice regolazione di uno switch DIP è sufficiente per ottimizzare gli switch di rete della serie SWP1 per il funzionamento Dante, e un'applicazione informatica dedicata chiamata Yamaha LAN Monitor fornisce una "visibilità di rete" per un monitoraggio e un controllo completi.
Yamaha è entrata nel mercato delle apparecchiature di rete nel 1995 e ha conquistato una quota significativa del mercato delle piccole e medie imprese e del mercato di rete SOHO in Giappone. Gli switch gigabit L2 di Yamaha collegabili ai router/firewall Yamaha sono stati introdotti nel 2011, con funzionalità che hanno ridotto considerevolmente il carico di lavoro per la configurazione, la manutenzione e la gestione della rete.
20 anni dopo, la rete audio è diventata una delle tecnologie a più rapida crescita e maggiormente valorizzata nei settori del sonoro dal vivo e dell'audio professionale. Una gamma crescente di prodotti Yamaha compatibili con Dante, tra cui le molto apprezzate console di mixaggio digitali della serie CL, continua a mostrare la strada. Gli switch di rete della serie SWP1 rappresentano una soluzione che il mercato dell'audio professionale attendeva, offrendo un equilibrio ideale tra competenza informatica e audio professionale che solo Yamaha può fornire.
La serie SWP1 rende la configurazione, il monitoraggio e il funzionamento della rete audio più semplici e pratici che mai.
Ottimizzazione Dante tramite switch DIP
Le reti Dante semplici non sono difficili da configurare e utilizzare, ma man mano che la complessità della rete aumenta, gli switch utilizzati devono essere ottimizzati per il funzionamento Dante al fine di raggiungere la massima stabilità. La configurazione di QoS, IGMP Snooping e altri parametri su uno switch intelligente può essere un'operazione complessa, che richiede conoscenze specializzate proprie del dominio dei tecnici informatici piuttosto che degli ingegneri del suono. La serie SWP1 consente di richiamare una configurazione ottimizzata per Dante semplicemente commutando uno switch DIP. Non è richiesta alcuna competenza né formazione.
3 tipi di VLAN predefiniti
Una rete veramente efficiente dovrebbe essere in grado di gestire più servizi contemporaneamente: comunicazione Dante, funzioni StageMix e altri dispositivi intelligenti, software informatico per il controllo delle console di mixaggio digitali o degli amplificatori di potenza, e potenzialmente altro ancora. Ma più comunicazioni si combinano su una singola rete, maggiore è il rischio di interferenze e problemi. L'utilizzo di domini VLAN virtuali per isolare diversi tipi di dati è la soluzione ideale, ma anche questo tipo di configurazione richiede una certa competenza informatica. La serie SWP1 include tre preset VLAN che possono essere semplicemente selezionati tramite uno switch DIP. È disponibile anche una modalità UTENTE che consente una configurazione VLAN completamente personalizzata.
Visibilità di rete
La gestione efficace della rete Dante si basa su una serie di parametri quali il traffico di rete, lo stato degli switch e le informazioni sui singoli dispositivi Dante. L'applicazione dedicata Yamaha LAN Monitor fornisce una panoramica completa su un unico schermo di tutti i parametri necessari quando viene utilizzata con gli switch della serie SWP1. Definiamo questo tipo di panoramica grafica "visibilità di rete". È persino possibile acquisire uno snapshot dello stato normale della rete e impostare un allarme per essere avvisati in caso di variazioni dei parametri, in modo che i problemi possano essere identificati e risolti rapidamente e facilmente. L'applicazione Dante Controller può inoltre essere avviata da Yamaha LAN Monitor con un solo clic, fornendo una soluzione di rete Dante completa su un unico computer.
Connettori etherCON per l'affidabilità nel sonoro dal vivo
L'affidabilità è essenziale nelle applicazioni di sonoro dal vivo. Nulla deve interrompere lo spettacolo. Gli switch di rete convenzionali dispongono generalmente di connettori RJ45 per corrispondere ai connettori dei computer a cui saranno collegati, ma la serie SWP1 è dotata di connettori etherCON robusti e affidabili, direttamente compatibili con i connettori etherCON delle console Yamaha delle serie CL/QL e di altri dispositivi compatibili con Dante.
Supporto per fibra ottica e ridondanza di rete (opzione di ridondanza richiesta)
Gli SWP1-8MMF e SWP1-16MMF includono connettori opticalCON compatibili con la fibra multimodale. Entrambi i modelli consentono la trasmissione su distanze fino a 300 metri. Il modulo ottico opzionale MMF-SWP1 può essere aggiunto per consentire l'utilizzo di due cavi in fibra ottica per una connessione ridondante. Il protocollo RSTP (Rapid Spanning Tree Protocol) è inoltre supportato per le connessioni ridondanti.
INGRESSO DC ESTERNO per la ridondanza dell'alimentazione
Gli switch della serie SWP1 includono un connettore EXT DC INPUT di tipo XLR-4-32 in aggiunta al connettore AC IN standard. Un'alimentazione DC di +24 V fornita al connettore EXT DC INPUT garantisce un'alimentazione ridondante che può mantenere il dispositivo in funzione in caso di problemi con l'alimentazione di rete. Per una maggiore affidabilità, il connettore AC è di tipo a blocco (V-Lock), che riduce al minimo la possibilità di disconnessione accidentale.
Gli switch di rete della serie SWP1 di Yamaha sono stati specificamente creati per offrire agli utenti il massimo dei vantaggi con la massima facilità di configurazione e utilizzo possibile. Consentono un'ottimizzazione Dante con un clic e una visibilità di rete avanzata, sfruttando appieno le capacità di gestione dei flussi audio Dante. Il software Yamaha LAN Monitor funziona con la serie SWP1 per consentire un monitoraggio e una gestione completi non solo degli switch della serie SWP1 collegati, ma anche dei dispositivi Dante connessi. Il protocollo L2MS (Layer 2 Management Service) originale di Yamaha estende la capacità di "visibilità di rete" a tutti i dispositivi Dante collegati agli switch della serie SWP1.
Mappatura LAN per una panoramica completa della rete
Comprendere come più switch installati in posizioni diverse sono collegati tra loro, nonché il modo in cui i dispositivi di rete sono connessi a tali switch, può essere un'operazione difficile e dispendiosa in termini di tempo. Yamaha LAN Monitor rende chiaramente visibile la topologia globale della rete, fornendo all'utente una panoramica completa di come più switch e dispositivi di rete Dante sono interconnessi. È sufficiente collegare un computer allo switch SWP1 più vicino e avviare il software Yamaha LAN Monitor.
Stato delle porte e utilizzo della larghezza di banda
Yamaha LAN Monitor include una visualizzazione dello stato delle porte e della larghezza di banda che mostra chiaramente lo stato di connessione di ogni porta dello switch di rete, le informazioni sui dispositivi connessi, la velocità di comunicazione su ogni porta e l'utilizzo della larghezza di banda su ogni porta.
Informazioni sui dispositivi Dante
Le informazioni e il monitoraggio dei dispositivi sono disponibili anche per tutti i dispositivi Dante collegati agli switch della serie SWP1 sulla rete. La capacità di monitorare lo stato delle porte primaria e secondaria nonché il flusso di trasmissione e ricezione è importante per ottenere una comunicazione audio Dante stabile e affidabile. Questa capacità consente di tenere d'occhio lo "stato di salute" complessivo della rete.
Avvia Dante Controller in 1 clic
Un pulsante Dante Controller nella parte superiore dell'interfaccia Yamaha LAN Monitor consente di avviare Dante Controller con un solo clic (il software Dante Controller deve essere installato sul computer). Il passaggio fluido tra Yamaha LAN Monitor e Dante Controller fornisce un controllo completo della rete Dante da un unico computer.
La funzione snapshot facilita la risoluzione dei problemi
È possibile acquisire uno "snapshot" dello stato della rete durante la configurazione. Il software può quindi monitorare automaticamente i parametri e avvisare l'utente di qualsiasi variazione. Uno snapshot potrebbe essere acquisito dalla rete durante le prove, e l'utente verrebbe quindi avvisato se un cavo viene scollegato, un dispositivo viene spento o viene effettuata una connessione errata prima dello spettacolo, ad esempio.
Identificazione avanzata dei dispositivi con icone, etichette e commenti
Identificare i dispositivi collegati a uno switch solo tramite il loro indirizzo IP o MAC è un approccio difficile e soggetto a errori. I dispositivi collegati tramite Dante sono identificati da un'icona Dante e da un identificatore di dispositivo precedentemente configurato tramite il software Dante Controller. È inoltre possibile inserire informazioni aggiuntive, come la posizione del dispositivo, nei campi Etichetta e Commento.
Impostazioni dettagliate dello switch e aggiornamenti del firmware
L'interfaccia GUI web di ogni dispositivo può essere richiamata per accedere alle impostazioni "avanzate" e consentire gli aggiornamenti del firmware.
Caratteristiche
- Connettori etherCON: 4 nella parte anteriore / 8 nella parte posteriore
- Connettori RJ45: 4 nella parte posteriore
- Connettore opticalCON: 1 nella parte anteriore
- Alloggiamento per modulo ottico opzionale: 1 nella parte anteriore
|
|
Specifiche |
|
|
Numero di porte LAN (1000BASE-T/100BASE-TX/10BASE-T/connettore etherCON) |
8 |
|
|
Numero di porte LAN (1000BASE-T/100BASE-TX/10BASE-T/connettore RJ-45) |
4 |
|
|
Numero di porte SFP (1000BASE-SX/connettore opticalCON) |
2 (1 modulo ottico è installato come standard) |
|
|
Capacità di commutazione |
20 Gbit/s |
|
|
Throughput |
15 Mpps |
|
|
Numero massimo di indirizzi MAC |
16 384 |
|
|
Buffer di frame |
1024 KB |
|
|
VLAN |
Port VLAN, tag VLAN (IEEE802.1Q), VLAN privata |
|
|
Numero massimo di VLAN |
256 (VLAN ID 1-4 094) *VLAN ID 1 è l'ID VLAN predefinito |
|
|
Multicast IP |
IGMP Snooping (v1/v2/v3) |
|
|
QoS |
8 code di uscita, QoS basata su regole, remarking (CoS, ToS, DSCP), scheduling (SP, WRR) |
|
|
Controllo del flusso |
IEEE802.3x (full-duplex), back-pressure (half-duplex) |
|
|
Funzioni di supporto |
Controllo delle tempeste, prevenzione del blocco HOL, rilevamento dei loop, ACL, agenti SNMP, aggregazione dei link (IEEE 802.3ad LACP, statico), spanning tree (STP*, RSTP*, MSTP), port mirroring, arresto della porta, riduzione della velocità di collegamento, contatore di pacchetti, modalità risparmio energetico (IEEE802.3az EEE; disabilitato in modalità DANTE), client DHCP, registrazione, download del firmware via TFTP/HTTP, download del file di configurazione via TFTP/HTTP *STP e RSTP sono supportati tramite retrocompatibilità MSTP |
|
|
Switch DIP |
CONFIG, PRESET VLAN |
|
|
Indicatori |
Pannello frontale: POWER, LED MODE×4, PORT×8×2*, SFP×2* Il pulsante LED MODE consente di commutare i LED PORT tra le indicazioni LINK/ACT-SPEED, STATUS o VLAN |
|
|
Temperatura di funzionamento |
0 a 40°C |
|
|
Temperatura di stoccaggio |
-20 a 60°C |
|
|
Alimentazione (ingresso AC IN) |
AC100V-240V, 50/60Hz, alimentazione interna (senza interruttore di alimentazione), ingresso di alimentazione: tipo a blocco |
|
|
Alimentazione (EXTERNAL DC INPUT) |
Alimentazione esterna richiesta: 24 VCC +/- 2 V, 1 A, connettore di tipo XLR-4-32 |
|
|
Consumo elettrico massimo |
11 W, 0,21 A |
|
|
Dissipazione termica |
9,5 kcal/h |
|
|
Chassis |
Chassis metallico, senza ventola |
|
|
Gestione delle sostanze pericolose |
Conforme RoHS |
|
|
Dimensioni (l x a x p) |
480 x 44 x 362 mm |
|
|
Peso |
4,2 kg |
Switch di rete dotato di otto porte etherCON, una porta opticalCON e uno slot di espansione
