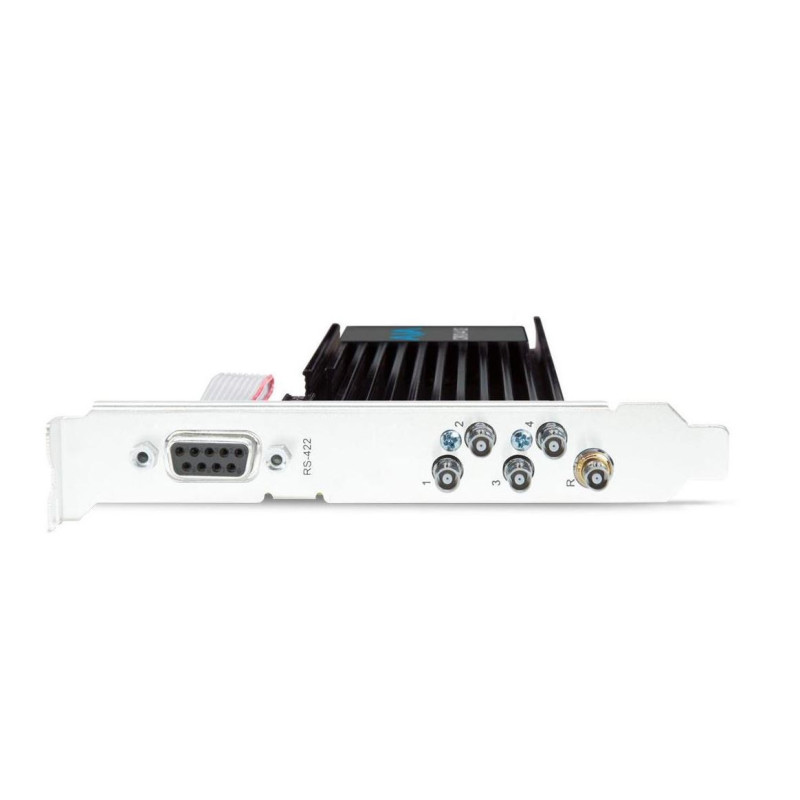

AJA - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

AJA CRV44-12G-R0-13 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

1018469
0812321032024
AJA CRV44-12G-R0-13 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
AJA CRV44-12G-R0-13 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
PCIe 12G-SDI, 4-Kanal E/A, High-Profile, passive Kühlung, HDBNC
... mehr erfahren
Visuals Preis
3.822,09 CHF o. MwSt.

4.131,68 CHF Inkl. MwSt

Herstellerpreis 4 023,25 CHF zzgl. MwSt.
Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

Aja 12G-SDI PCIe X4 Ch E/A Full-Height
Übernehmen Sie die Kontrolle über die anspruchsvollsten Projekte, indem Sie die immense Leistung des neuesten Mitglieds der Corvid-Familie nutzen. Die Corvid 44 12G ist die ultraschnelle und kompakte PCIe 3.0 8-Lane-E/A-Karte von AJA mit vier bidirektionalen 12G-SDI HD-BNC-Anschlüssen, die für die anspruchsvollsten Video- und Audio-Workflows von heute entwickelt wurde. Die Corvid 12G 44 ist in mehreren Konfigurationen erhältlich, einschließlich Full-Height oder Low-Profile mit passiver Kühlung.
Ob Sie mit HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour und/oder HDR arbeiten, profitieren Sie von der Qualität und Sicherheit, die die Corvid 44 12G Ihren Projekten bietet. Mit Unterstützung von 10 Bit 4:2:2 und 4:4:4 bis hin zu 12-Bit-Farbräumen bietet die Corvid 44 12G Aufnahme und Ausgabe über 12G-SDI, das auch rückwärtskompatibel mit 6G-SDI, 3G-SDI und 1,5G-SDI ist. Die bidirektionalen 12G-SDI-Ports bieten immense Flexibilität für gleichzeitige Aufnahme und Loop-Through für eine Reihe von Lösungen.
12G-SDI Multi-Format PCIe-E/A-Karte
Die Corvid 44 12G verfügt über vier bidirektionale 12G-SDI-Buchsen mit einem Referenzeingang. 8K-Ein- oder -Ausgabe ist mit vier 12G-SDI-Kabeln möglich und 4K/Ultra HD-E/A kann mit einem einzelnen 12G-SDI- oder 6G-SDI-Kabel oder vier 3G-SDI-Kabeln erreicht werden. 2K/HD-E/A kann mit einem einzelnen SDI- oder Dual-Link-SDI-Kabel erreicht werden, während gleichzeitig Aufnahme und Monitoring über SDI erfolgen können.
Flexible Unterstützung von Bildraten
Die Corvid 44 12G unterstützt 8K (8192 x 4320) und Ultra HD2 (7680 x 4320) High Frame Rate (HFR) Workflows mit bis zu 50/60p für die anspruchsvollsten Anwendungen. Kino-Bildraten von 23,98, 24, 47,95 und 48p werden ebenfalls in 8K, 4K und 2K unterstützt. Hohe Bildraten beschränken sich nicht auf 8K und Ultra HD2 mit der Corvid 44 12G, mehrere 4K-, Ultra HD-, 1080p- und 720p HD-Ein- und -Ausgänge werden ebenfalls mit Bildraten bis zu 50/60p unterstützt, was die Corvid 12G äußerst flexibel für Ihre aktuellen und zukünftigen Anforderungen macht
Hardware-Keying
Das integrierte Hardware-Downstream-Keying ermöglicht die einfache Überlagerung von Grafiken und Bildern über Eingangsvideo in Echtzeit.
LTC-Eingang und Referenz
Die Corvid 44 12G verfügt über einen schaltbaren LTC/externen Referenzanschluss auf der Rückseite der Karte. Ein zweiter LTC-Eingang ist über einen internen Stecker verfügbar, um der Corvid 44 12G eine zusätzliche Referenz bereitzustellen.
RS-422
Eine integrierte RS-422-Verbindung ist entweder als externe Verbindung an der Corvid 44 12G Full-Height oder als interne Verbindung an der Corvid 44 12G Low-Profile verfügbar. RS-422 ermöglicht die Steuerung externer Geräte für präzise bildgenaue Ein- und Ausgänge.




Spezifikationen



Videoformate

(8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (UHD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (Ultra HD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

Videoformate (Fortsetzung)

(HD) 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080i 50, 59,94, 60 (HD) 720p 50, 59,94, 60 (SD) 625i 50 (SD) 525i 59,94

Digitale Videoeingänge

12G-SDI, SMPTE-2082, 12 Bit, 10 Bit und 8 Bit 6G-SDI, SMPTE-2081, 10 Bit und 8 Bit 3G-SDI, SMPTE-259/292/296/424/425, 12 Bit, 10 Bit und 8 Bit 4K/Ultra HD 4:4:4 (4x HD BNC) 1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 Bit, 10 Bit und 8 Bit 1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 Bit und 8 Bit

Digitale Videoausgänge

12G-SDI, SMPTE-2082, 12 Bit, 10 Bit und 8 Bit 6G-SDI, SMPTE-2081, 10 Bit und 8 Bit 3G-SDI, SMPTE-259/292/296/424, 12 Bit, 10 Bit und 8 Bit 4K/Ultra HD 4:4:4 (4x HD BNC) 1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 Bit, 10 Bit und 8 Bit 1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 Bit und 8 Bit

SDI-E/A

Die DI-Anschlüsse sind bidirektional 2K/HD, Aufnahme und Monitoring sind gleichzeitig möglich 4K/Ultra HD mit 12G-SDI, Aufnahme und Monitoring sind gleichzeitig möglich. 4K/Ultra HD mit 3G-SDI, alle vier Anschlüsse müssen entweder als Eingang oder als Ausgang verwendet werden. 8K/UHD2 mit 12G-SDI, die Anschlüsse müssen entweder als Eingang oder als Ausgang verwendet werden.

Digitale Audioeingänge

16 Kanäle, 24 und 16 Bit embedded SDI-Audio, 48 kHz Abtastrate, synchron

Digitale Audioausgänge

16 Kanäle, 24-Bit embedded SDI-Audio, 48 kHz Abtastrate, synchron

Downstream-Keying

Unterstützt Grafiken mit Alphakanal über Video, Matte oder Framebuffer oder Framebuffer-Inhalt über eingehendes Video oder Matte bis zu Ultra HD/4K

Referenz

Analog Black (1V) oder Composite Sync (2 oder 4V) oder HD Tri-Level Sync (1V) über 1x HD-BNC auf PCIe-Halterung Der Referenzeingang ist mit 75 Ohm abgeschlossen, wenn Genlock auf Ref In eingestellt ist

Timecode

LTC-Timecode-Eingang über 2-poligen Stecker auf PCIe-Karte LTC-Timecode-Eingang über HD-BNC Ref In-Anschluss (schaltbar) auf PCIe-Halterung

Elektrische Schnittstelle

PCIe 3.0 8-Lane

Maschinensteuerung

RS-422, Sony 9-Pin-Protokoll über Stecker auf PCIe-Karte RS-422, Sony 9-Pin-Protokoll über Port auf PCIe-Halterung verbunden mit Stecker über DB9-Kabel

Geräusch

Ultra-leise (praktisch unhörbar) Die passive Kühlung erfordert einen minimalen Luftstrom von 150 LFM (Linear Feet per Minute) bei 30°C im Host/Gehäuse

Stromversorgung

25W typisch, 32W maximal Interner ATX PC-Stromanschluss

Sichere Betriebstemperatur

0 bis 40°C (32 bis 104°F)

Sichere Lagertemperatur (ohne Stromversorgung)

-40 bis 60°C (-40 bis 140°F)

Relative Betriebsluftfeuchtigkeit

10-90 % nicht kondensierend

Betriebshöhe

<3.000 Meter (<10.000 Fuß)

Abmessungen (B x T x H)

0,75 x 7,0 x 4,75" (19 x 178 x 121 mm)

Gewicht

0,6 lb (0,3 kg)



PCIe 12G-SDI, 4-Kanal E/A, High-Profile, passive Kühlung, HDBNC
