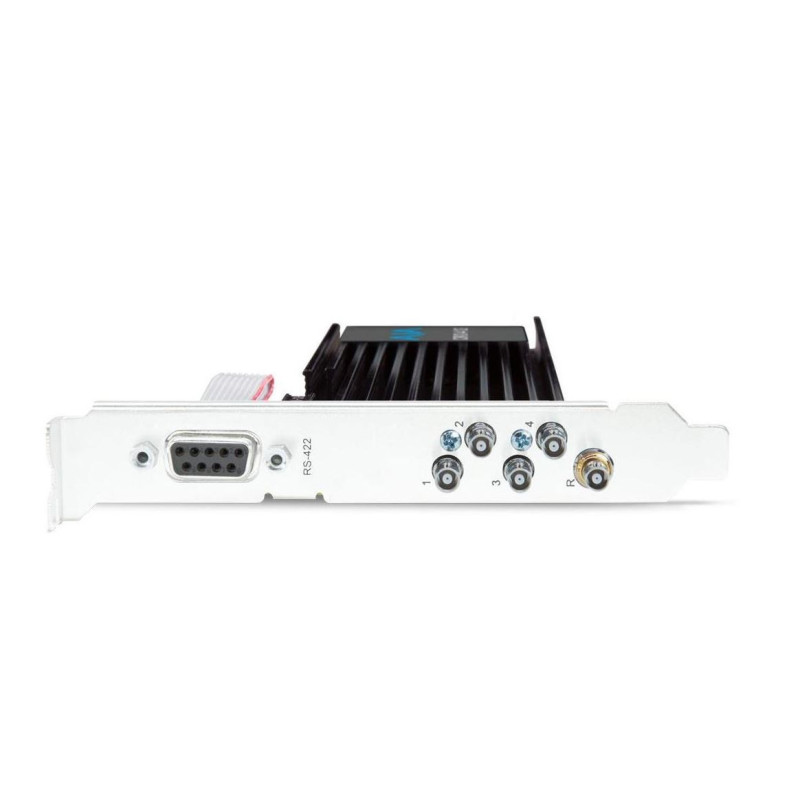

AJA - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

AJA CRV44-12G-R0-13 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket

1018469
0812321032024
AJA CRV44-12G-R0-13 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
AJA CRV44-12G-R0-13 - 12G-SDI PCIe, x4 Ch I/O, Tall Bracket
PCIe 12G-SDI, 4 canaux E/S, support haut, refroidissement passif, HDBNC
... en savoir plus
Prix Visuals
3 822,09 CHF HT

4 131,68 CHF TTC

Prix constructeur 4 023,25 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Aja 12G-SDI PCIe X4 Ch E/S pleine hauteur
Prenez le contrôle des projets les plus exigeants en utilisant l'immense puissance du dernier membre de la gamme Corvid. Le Corvid 44 12G est la carte d'E/S PCIe 3.0 8 voies ultra-rapide et compacte d'AJA avec quatre connexions HD-BNC 12G-SDI bidirectionnelles, conçue pour les workflows vidéo et audio les plus exigeants d'aujourd'hui. Le Corvid 12G 44 est disponible en plusieurs configurations, y compris pleine hauteur ou low-profile, avec refroidissement passif.
Que vous travailliez avec HFR 8K/4K/Ultra HD, 2K/HD, SD, Deep Colour et/ou HDR, profitez de la qualité et de la tranquillité d'esprit que le Corvid 44 12G apporte à vos projets. Prenant en charge le 10 bits 4:2:2 et 4:4:4, jusqu'à des espaces colorimétriques 12 bits, le Corvid 44 12G offre la capture et la sortie sur 12G-SDI, qui est également rétrocompatible avec 6G-SDI, 3G-SDI et 1,5G-SDI. Les ports 12G-SDI bidirectionnels offrent une immense flexibilité pour la capture simultanée et le loop-through pour une gamme de solutions.
Carte d'E/S PCIe 12G-SDI multi-format
Le Corvid 44 12G dispose de quatre connecteurs 12G-SDI bidirectionnels avec une entrée de référence. L'entrée ou la sortie 8K est possible en utilisant quatre câbles 12G-SDI et l'E/S 4K/Ultra HD peut être réalisée avec un seul câble 12G-SDI ou 6G-SDI ou quatre câbles 3G-SDI. L'E/S 2K/HD peut être réalisée avec un seul câble SDI ou double link SDI, tout en permettant la capture et le monitoring via SDI simultanément.
Prise en charge flexible de la cadence d'images
Le Corvid 44 12G prend en charge les workflows 8K (8192 x 4320) et Ultra HD2 (7680 x 4320) à des cadences d'images élevées (HFR) jusqu'à 50/60p pour les applications les plus exigeantes. Les cadences d'images cinéma de 23,98, 24, 47,95 et 48p sont également prises en charge en 8K, 4K et 2K. Les cadences d'images élevées ne se limitent pas à la 8K et l'Ultra HD2 avec le Corvid 44 12G, plusieurs entrées et sorties 4K, Ultra HD, 1080p et 720p HD sont également prises en charge à des cadences allant jusqu'à 50/60p, rendant le Corvid 12G extrêmement flexible pour vos besoins actuels et futurs
Keyer matériel
Le keyer matériel en aval intégré permet la superposition facile de graphiques et d'images sur la vidéo d'entrée en temps réel.
Entrée LTC et référence
Le Corvid 44 12G dispose d'une connexion LTC/Référence externe commutable à l'arrière de la carte. Une deuxième entrée LTC est disponible sur un connecteur interne pour fournir une référence supplémentaire au Corvid 44 12G.
RS-422
Une connexion RS-422 intégrée est disponible soit comme connexion externe sur le Corvid 44 12G pleine hauteur, soit comme connexion interne sur le Corvid 44 12G low-profile. Le RS-422 permet le contrôle d'appareils externes pour des entrées et sorties précises image par image.




Spécifications



Formats vidéo

(8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (UHD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (Ultra HD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60 (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60

Formats vidéo (suite)

(HD) 1080PsF 23,98, 24, 25, 29,97, 30 (HD) 1080i 50, 59,94, 60 (HD) 720p 50, 59,94, 60 (SD) 625i 50 (SD) 525i 59,94

Entrées vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424/425, 12 bits, 10 bits et 8 bits 4K/Ultra HD 4:4:4 (4x HD BNC) 1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits 1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

Sorties vidéo numériques

12G-SDI, SMPTE-2082, 12 bits, 10 bits et 8 bits 6G-SDI, SMPTE-2081, 10 bits et 8 bits 3G-SDI, SMPTE-259/292/296/424, 12 bits, 10 bits et 8 bits 4K/Ultra HD 4:4:4 (4x HD BNC) 1,5G-SDI, SMPTE 372M, Dual Link HD 4:4:4 (2x HD BNC), 12 bits, 10 bits et 8 bits 1,5G-SDI, SMPTE 292M, Single Link 4:2:2 (1x HD BNC), 10 bits et 8 bits

E/S SDI

Les connexions DI sont bidirectionnelles 2K/HD, capture et monitoring sont simultanés 4K/Ultra HD avec 12G-SDI, capture et monitoring sont simultanés. 4K/Ultra HD avec 3G-SDI, les quatre connexions doivent être utilisées soit en entrée soit en sortie. 8K/UHD2 avec 12G-SDI, les connexions doivent être utilisées soit en entrée soit en sortie.

Entrées audio numériques

16 canaux, audio SDI intégré 24 et 16 bits, fréquence d'échantillonnage 48 kHz, synchrone

Sorties audio numériques

16 canaux, audio SDI intégré 24 bits, fréquence d'échantillonnage 48 kHz, synchrone

Keyer en aval

Prend en charge les graphiques avec canal alpha sur vidéo, matte ou framebuffer ou contenu framebuffer sur vidéo entrante ou matte jusqu'à Ultra HD/4K

Référence

Noir analogique (1V) ou Synchro composite (2 ou 4V) ou Synchro tri-niveau HD (1V) via 1x HD-BNC sur équerre PCIe L'entrée de référence est terminée à 75 Ohms lorsque Genlock est réglé sur Ref In

Timecode

Entrée timecode LTC via connecteur 2 broches sur carte PCIe Entrée timecode LTC via connecteur HD-BNC Ref In (commutable) sur équerre PCIe

Interface électrique

PCIe 3.0 8 voies

Contrôles machine

RS-422, protocole Sony 9 broches via connecteur sur carte PCIe RS-422, protocole Sony 9 broches via port sur équerre PCIe connecté au connecteur via câble DB9

Bruit

Ultra-silencieux (pratiquement inaudible) Le refroidissement passif nécessite un débit d'air minimum de 150 LFM (pieds linéaires par minute) à 30°C dans l'hôte/châssis

Alimentation

25W typique, 32W maximum Connecteur d'alimentation ATX PC interne

Température de fonctionnement sûre

0 à 40°C (32 à 104°F)

Température de stockage sûre (hors tension)

-40 à 60°C (-40 à 140°F)

Humidité relative de fonctionnement

10-90% sans condensation

Altitude de fonctionnement

<3 000 mètres (<10 000 pieds)

Dimensions (L x P x H)

0,75 x 7,0 x 4,75" (19 x 178 x 121 mm)

Poids

0,6 lb (0,3 kg)
