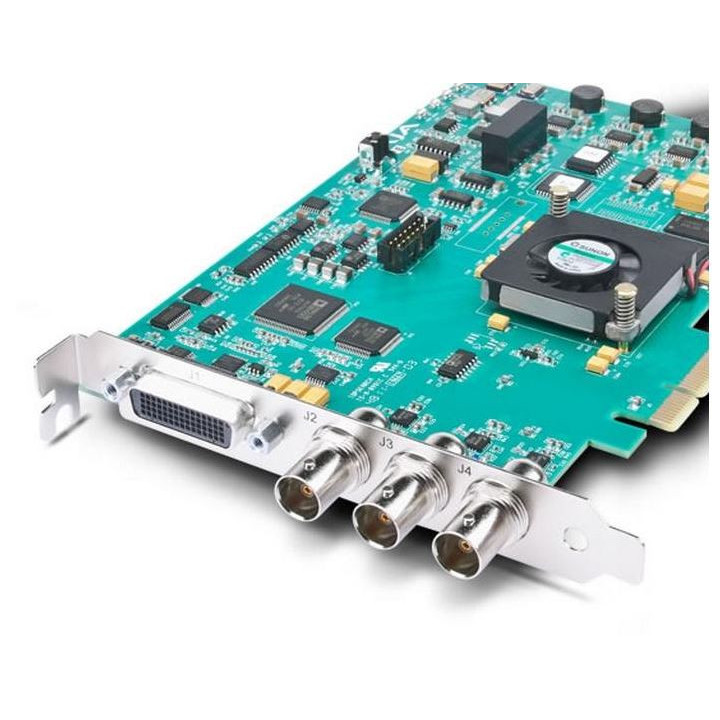

AJA - OEM, HD/SD PCIe card, board only

AJA KONA-LHE+R0-S00 - OEM, HD/SD PCIe card, board only

1018511
0812321030716
AJA KONA-LHE+R0-S00 - OEM, HD/SD PCIe card, board only
AJA KONA-LHE+R0-S00 - OEM, HD/SD PCIe card, board only
OEM, HD/SD PCIe-Karte, nur Karte (Keine Kabel mit Halterung). Bitte kontaktieren Sie den Vertrieb, um Ihre Kabeloptionen zu besprechen.
... mehr erfahren
Visuals Preis
1.096,54 CHF o. MwSt.

1.185,36 CHF Inkl. MwSt

Herstellerpreis 1 154,25 CHF zzgl. MwSt.
Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

PCIe HD/SD OEM-Karte von Aja (nur Karte)
Erschwingliche professionelle I/O
Die KONA LHe Plus bietet Videoprofis aller Ebenen eine erschwingliche Desktop-I/O-Lösung, die keine Kompromisse bei Qualität oder wesentlichen Funktionen eingeht. Die KONA LHe Plus unterstützt analoge und digitale HD/SD-I/O für Video und Audio, bietet maximale Kapazität, vereinfacht die Integration analoger und digitaler Signale in einen einzigen Workflow und bietet mehrere Ausgabeoptionen, um sicherzustellen, dass Sie alle erforderlichen Formate liefern können.
Vielseitige I/O
Mit Unterstützung für unkomprimiertes 10-Bit- oder 8-Bit-Video verfügt die KONA LHE Plus über einen Eingang und zwei Ausgänge, die unabhängig für HD oder SD konfiguriert werden können. Die KONA LHe Plus umfasst auch 2-Kanal AES-Digital-Audio, 8-Kanal eingebettetes SDI-Digital-Audio, Composite/S-Video/SD/HD-Komponenten-Analog-Video-I/O, 2-Kanal symmetrisches Analog-Audio-I/O, Genlock-Eingang und drei BNC-Anschlüsse, die für analogen Video-Eingang und -Ausgang (HD oder SD) konfiguriert werden können.
Die KONA LHe Plus unterstützt RS-422-Maschinensteuerung über einen 9-Pin-Anschluss.
Mit der Unterstützung von 12-Bit HD-Komponenten-Analog-Eingang und -Ausgang durch die KONA LHe Plus können Geräte mit HD-Analog-Ausgang, wie Videorekorder und sogar Spielkonsolen, für verschiedene Anwendungen angeschlossen werden.
Integrierte AJA-Hardware-Konvertierung
Die KONA LHe Plus verfügt über eine bewegungsadaptive 10-Bit HD-zu-SD-Downkonvertierung in Broadcast-Qualität und einen 12-Bit analogen HD/SD-Komponenten-Ausgang. Der Downkonverter ermöglicht es der KONA LHe Plus, sich mit analogen SD-Geräten für die Ausgabe zu verbinden. Dies kann verwendet werden, um Framing und Farbe von SD-Versionen zu überprüfen, während in voller HD-Auflösung in Ihrer Anwendung gearbeitet wird, um eine angemessene Qualität für Multi-Format-Auslieferungen zu gewährleisten. Da die Konvertierung hardwarebasiert ist, steht sie ständig zur Verfügung - bei der Aufnahme oder Wiedergabe.




Spezifikationen



Videoformate

525i 29,97
625i 25
720P 50, 59,94, 60
1080i 25, 29,97, 30
1080PsF 23,98, 24, 25, 29,97, 30
1080p 23,98, 24, 25, 29,97, 30

Digitaler Videoeingang

SD/HD SDI, SMPTE-259/292/296, 8 oder 10 Bit
Einzelverbindung 4:2:2 (1 x BNC)

Analoger Videoeingang

Composite/S-Video (Y/C) (1 x BNC/2x BNC+Adapter)
NTSC, NTSCJ, PAL
Komponenten (3 x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (Komponentenmodus)
SMPTE/EBU N10, Betacam 525 Zeilen, Betacam 525J, RGB
12-Bit A/D, 8-faches Oversampling
Y-Frequenzgang +/- 0,2 dB bei 5,0 MHz
C-Frequenzgang +/- 0,2 dB bei 1 MHz
2T-Impulsantwort 0,5%
Differenzialphase <1%
Differenzialverstärkung <1%
Y/C-Laufzeitungleichheit <1 ns

Digitaler Videoausgang

SD SDI, SMPTE-259M, 10 Bit
HD SDI, SMPTE-292/296, 10 Bit

Analoger Videoausgang

Composite/S-Video (Y/C) (1 x BNC/2x BNC+Adapter)
NTSC, NTSCJ, PAL
Komponenten (3 x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (Komponentenmodus)
SMPTE/EBU N10, Betacam 525 Zeilen, Betacam 525J, RGB
12-Bit D/A, 8-faches Oversampling
Y-Frequenzgang +/- 0,2 dB bei 5,0 MHz
C-Frequenzgang +/- 0,2 dB bei 1 MHz
2T-Impulsantwort 0,5%
Differenzialphase < 1%
Differenzialverstärkung < 1%
Y/C-Laufzeitungleichheit < 1 ns

Digitaler Audioeingang

8-Kanal eingebettetes SDI-Audio, 24 Bit SMPTE-259, Abtastrate 48 kHz, synchron
2-Kanal AES/EBU-Audio, 24 Bit, Abtastrate 48 kHz oder 96 kHz, synchron oder asynchron, interne Abtastratenkonvertierung (über 1 x XLR am Breakout-Kabel oder optionaler KL-Box)

Analoger Audioeingang

2-Kanal analoges Audio, 24-Bit A/D, Abtastrate 48 kHz, symmetrisch (über 2 x XLR am Breakout-Kabel oder optionaler KL-Box)
+24 dBu digitaler Vollausschlag
Frequenzgang +/- 0,2 dB von 20 bis 20 kHz

Digitaler Audioausgang

8-Kanal eingebettetes SDI-Audio, 24 Bit SMPTE-259, Abtastrate 48 kHz, synchron
2-Kanal AES/EBU-Audio, 24 Bit, Abtastrate 48 kHz oder 96 kHz, synchron oder asynchron, interne Abtastratenkonvertierung (über 1 x XLR am Breakout-Kabel oder optionaler KL-Box)

Analoger Audioausgang

2-Kanal analoges Audio, 24-Bit D/A, Abtastrate 48 kHz, symmetrisch (über 2 x XLR am Breakout-Kabel oder optionaler KL-Box)
+24 dBu digitaler Vollausschlag (0 dBFS)
Frequenzgang +/- 0,2 dB von 20 bis 20 kHz
2-Kanal asymmetrischer Ausgang (über 2 Cinch-Buchsen an optionaler KL-Box)

Downkonvertierung

10-Bit-Hardware
Anamorphotisch: Vollbild
Letterbox: Das Bild wird verkleinert, wobei schwarze Balken oben und unten hinzugefügt werden, während das Seitenverhältnis beibehalten wird
Zuschneiden: Das Bild wird zugeschnitten, um sich der neuen Bildschirmgröße anzupassen

Referenzeingang

Analoges Schwarzsignal (1V) oder Composite-Sync (2 oder 4V)
durchgeschleift
75 Ohm an optionaler KL-Box, terminiert am mitgelieferten Breakout-Kabel

Maschinensteuerung

RS-422, Sony 9-Pin-Protokoll (über Breakout-Kabel oder optionale KL-BOX)



OEM, HD/SD PCIe-Karte, nur Karte (Keine Kabel mit Halterung). Bitte kontaktieren Sie den Vertrieb, um Ihre Kabeloptionen zu besprechen.
