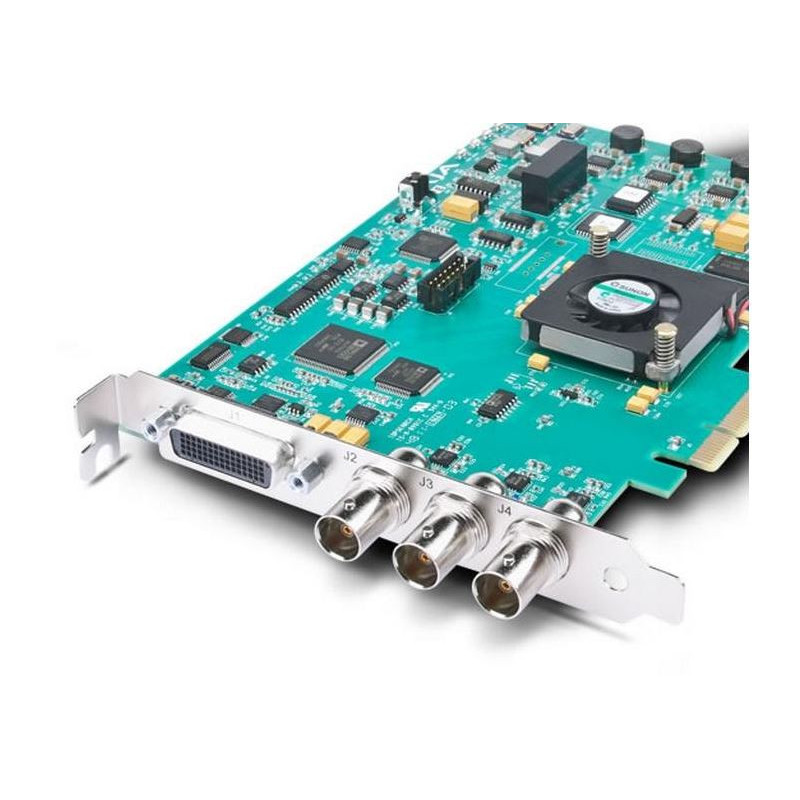

AJA - OEM, HD/SD PCIe card, board only

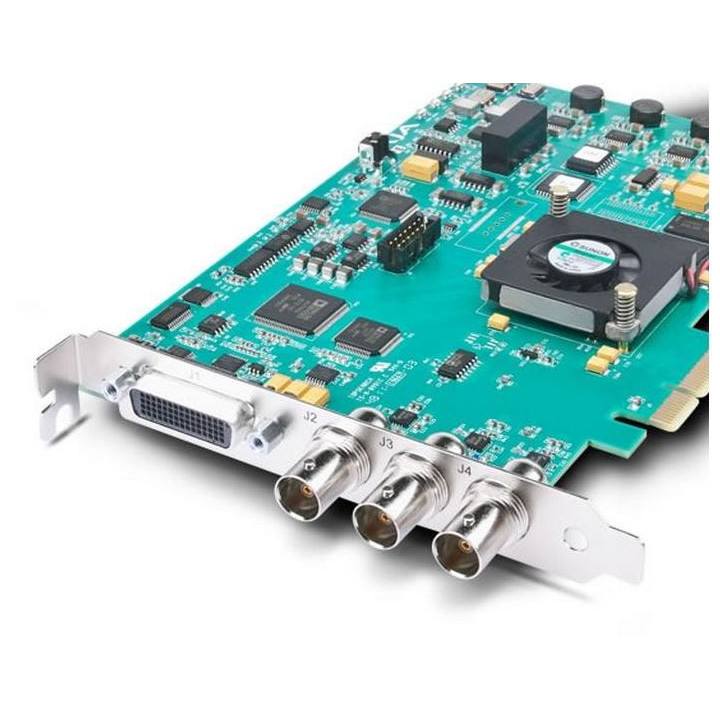

AJA KONA-LHE+R0-S00 - OEM, HD/SD PCIe card, board only

1018511
0812321030716
AJA KONA-LHE+R0-S00 - OEM, HD/SD PCIe card, board only
AJA KONA-LHE+R0-S00 - OEM, HD/SD PCIe card, board only
OEM, carte PCIe HD/SD, carte seule (Pas de câbles avec support). Veuillez contacter le service commercial pour discuter de vos options de câbles.
... en savoir plus
Prix Visuals
1 096,54 CHF HT

1 185,36 CHF TTC

Prix constructeur 1 154,25 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Carte PCIe HD/SD OEM Aja (carte seule)
E/S professionnelle abordable
La KONA LHe Plus offre aux professionnels de la vidéo de tous niveaux une solution d'E/S de bureau abordable qui ne fait aucun compromis sur la qualité ou les fonctionnalités essentielles. La KONA LHe Plus prend en charge les E/S analogiques et numériques HD/SD pour la vidéo et l'audio, offrant une capacité maximale, simplifiant l'intégration des signaux analogiques et numériques dans un flux de travail unique et de multiples options de sortie pour garantir que vous pouvez livrer tous les formats requis.
E/S polyvalente
Avec la prise en charge de la vidéo non compressée 10 bits ou 8 bits, la KONA LHE Plus dispose d'une entrée et de deux sorties qui peuvent être configurées indépendamment pour la HD ou la SD. La KONA LHe Plus comprend également l'audio numérique AES 2 canaux, l'audio numérique SDI intégré 8 canaux, l'E/S vidéo analogique composite/S-vidéo/SD/HD composantes, l'E/S audio analogique symétrique 2 canaux, l'entrée Genlock et trois connecteurs BNC qui peuvent être configurés pour l'entrée et la sortie vidéo analogiques (HD ou SD).
La KONA LHe Plus prend en charge le contrôle machine RS-422 via un connecteur 9 broches.
Avec la prise en charge de l'entrée et de la sortie analogiques composantes HD 12 bits par la KONA LHe Plus, des appareils avec sortie analogique HD, tels que des magnétoscopes et même des consoles de jeux, peuvent être connectés pour divers usages.
Conversion matérielle AJA intégrée
La KONA LHe Plus dispose d'une conversion descendante HD vers SD de qualité broadcast, adaptative au mouvement, en 10 bits, et d'une sortie analogique composantes HD/SD 12 bits. Le convertisseur descendant permet à la KONA LHe Plus de se connecter à des appareils SD analogiques pour la sortie. Cela peut être utilisé pour vérifier le cadrage et la couleur des versions SD tout en travaillant en HD pleine résolution dans votre application, garantissant une qualité appropriée pour les livraisons multi-formats. La conversion étant basée sur le matériel, elle est disponible en permanence - lors de la capture ou de la lecture.




Spécifications



Formats vidéo

525i 29,97
625i 25
720P 50, 59,94, 60
1080i 25, 29,97, 30
1080PsF 23,98, 24, 25, 29,97, 30
1080p 23,98, 24, 25, 29,97, 30

Entrée vidéo numérique

SD/HD SDI, SMPTE-259/292/296, 8 ou 10 bits
Liaison simple 4:2:2 (1 x BNC)

Entrée vidéo analogique

Composite/S-Vidéo (Y/C) (1 x BNC/2x BNC+Adaptateur)
NTSC, NTSCJ, PAL
Composantes (3 x BNC)
HD : YPbPr, RGB
SD : YPbPr, RGB (mode composantes)
SMPTE/EBU N10, Betacam 525 lignes, Betacam 525J, RGB
A/D 12 bits, suréchantillonnage 8x
Réponse en fréquence Y +/- 0,2 dB à 5,0 MHz
Réponse en fréquence C +/- 0,2 dB à 1 MHz
Réponse impulsionnelle 2T 0,5%
Phase différentielle <1%
Gain différentiel <1%
Inégalité de délai Y/C <1 ns

Sortie vidéo numérique

SD SDI, SMPTE-259M, 10 bits
HD SDI, SMPTE-292/296, 10 bits

Sortie vidéo analogique

Composite/S-Vidéo (Y/C) (1 x BNC/2x BNC+Adaptateur)
NTSC, NTSCJ, PAL
Composantes (3 x BNC)
HD : YPbPr, RGB
SD : YPbPr, RGB (mode composantes)
SMPTE/EBU N10, Betacam 525 lignes, Betacam 525J, RGB
D/A 12 bits, suréchantillonnage 8x
Réponse en fréquence Y +/- 0,2 dB à 5,0 MHz
Réponse en fréquence C +/- 0,2 dB à 1 MHz
Réponse impulsionnelle 2T 0,5%
Phase différentielle < 1%
Gain différentiel < 1%
Inégalité de délai Y/C < 1 ns

Entrée audio numérique

Audio SDI intégré 8 canaux, 24 bits SMPTE-259, fréquence d'échantillonnage 48 kHz, synchrone
Audio AES/EBU 2 canaux, 24 bits, fréquence d'échantillonnage 48 kHz ou 96 kHz, synchrone ou non synchrone, conversion de fréquence d'échantillonnage interne (via 1 x XLR sur câble breakout ou KL-Box en option)

Entrée audio analogique

Audio analogique 2 canaux, A/D 24 bits, fréquence d'échantillonnage 48 kHz, symétrique (via 2 x XLR sur câble breakout ou KL-Box en option)
+24 dBu Pleine échelle numérique
Réponse en fréquence +/- 0,2 dB de 20 à 20 kHz

Sortie audio numérique

Audio SDI intégré 8 canaux, 24 bits SMPTE-259, fréquence d'échantillonnage 48 kHz, synchrone
Audio AES/EBU 2 canaux, 24 bits, fréquence d'échantillonnage 48 kHz ou 96 kHz, synchrone ou non synchrone, conversion de fréquence d'échantillonnage interne (via 1 x XLR sur câble breakout ou KL-Box en option)

Sortie audio analogique

Audio analogique 2 canaux, D/A 24 bits, fréquence d'échantillonnage 48 kHz, symétrique (via 2 x XLR sur câble breakout ou KL-Box en option)
+24 dBu Pleine échelle numérique (0 dBFS)
Réponse en fréquence +/- 0,2 dB de 20 à 20 kHz
Sortie asymétrique 2 canaux (via 2 prises RCA sur KL-Box en option)

Conversion descendante

Matériel 10 bits
Anamorphique : plein écran
Letterbox : l'image est réduite avec des bandes noires ajoutées en haut et en bas tout en préservant le rapport d'aspect
Recadrage : l'image est recadrée pour s'adapter à la nouvelle taille d'écran

Entrée de référence

Noir analogique (1V) ou synchronisation composite (2 ou 4V)
en boucle
75 ohms sur KL-Box en option, terminé sur câble breakout fourni

Contrôle machine

RS-422, protocole Sony 9 broches (via câble breakout ou KL-BOX en option)



OEM, carte PCIe HD/SD, carte seule (Pas de câbles avec support). Veuillez contacter le service commercial pour discuter de vos options de câbles.
