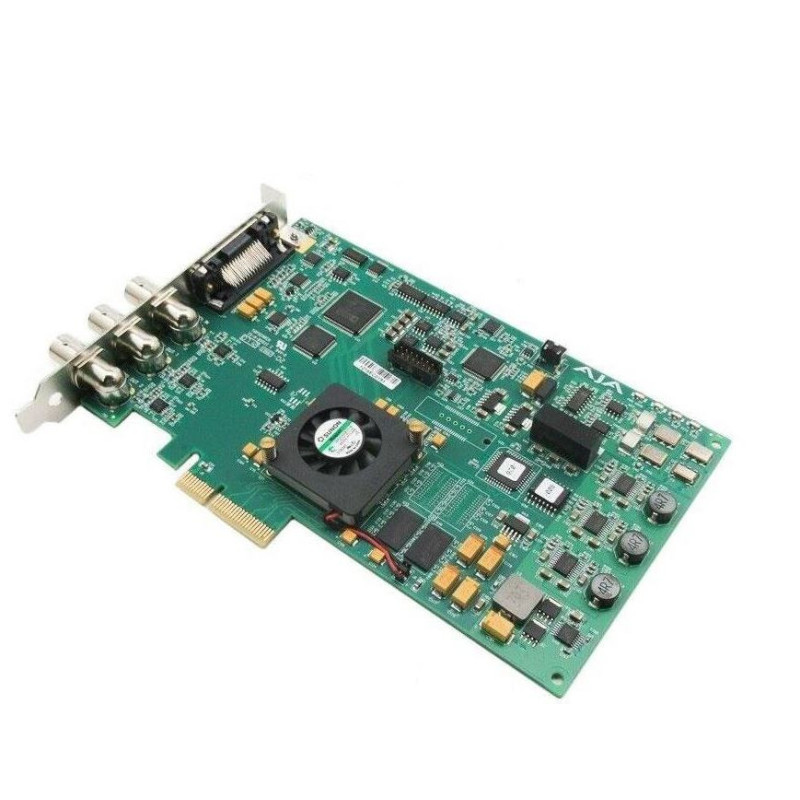

Spezifikationen

Videoformate

(HD) 1080i 50, 59.94, 60
(HD) 1080p 23.98, 24, 25, 29.97, 30
(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Digitaler Video-Eingang

SD/HD SDI, SMPTE-259/292/296, 8 oder 10 Bit
Single Link 4:2:2 (1x BNC)

Analoger Video-Eingang

Composite/S-Video (Y/C) (1x BNC/2x BNC+Adapter)
NTSC, NTSCJ, PAL
Component (3x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (Component-Modus)
SMPTE/EBU N10, Betacam 525 Zeilen, Betacam 525J, RGB
A/D 12 Bit, 8x Überabtastung
Frequenzgang Y +/- 0,2 dB bis 5,0 MHz
Frequenzgang C +/- 0,2 dB bis 1 MHz
Impulsantwort 2T 0,5%
Differenzialphase <1%
Differenzialverstärkung <1%
Y/C-Verzögerungsungleichheit <1 ns

Digitaler Video-Ausgang

HD SDI, SMPTE-292/296, 10 Bit
SD SDI, SMPTE-259M, 10 Bit

Analoger Video-Ausgang

Composite/S-Video (Y/C) (1x BNC/2x BNC+Adapter)
NTSC, NTSCJ, PAL
Component (3x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (Component-Modus)
SMPTE/EBU N10, Betacam 525 Zeilen, Betacam 525J, RGB
D/A 12 Bit, 8x Überabtastung
Frequenzgang Y +/- 0,2 dB bis 5,0 MHz
Frequenzgang C +/- 0,2 dB bis 1 MHz
Impulsantwort 2T 0,5%
Differenzialphase <1%
Differenzialverstärkung <1%
Y/C-Verzögerungsungleichheit <1 ns

Digitaler Audio-Eingang

8-Kanal embedded SDI Audio SMPTE-259 16 und 24 Bit, Abtastrate 48 kHz, synchron
2-Kanal AES/EBU Audio 16 und 24 Bit, Abtastrate 48 kHz oder 96 kHz, synchron oder asynchron, interne Abtastraten-Konvertierung (über 1x XLR am Breakout-Kabel oder optionaler KL-Box)

Analoger Audio-Eingang

2-Kanal analoges Audio A/D 16 und 24 Bit, Abtastrate 48 kHz, symmetrisch (über 2x XLR am Breakout-Kabel oder optionaler KL-Box)
+24 dBu digitaler Vollausschlag
Frequenzgang +/- 0,2 dB von 20 Hz bis 20 kHz

Digitaler Audio-Ausgang

8-Kanal embedded SDI Audio SMPTE-259 16 und 24 Bit, Abtastrate 48 kHz, synchron
2-Kanal AES/EBU Audio 16 und 24 Bit, Abtastrate 48 kHz oder 96 kHz, synchron oder asynchron, interne Abtastraten-Konvertierung (über 1x XLR am Breakout-Kabel oder optionaler KL-Box)

Analoger Audio-Ausgang

2-Kanal analoges Audio D/A 16 und 24 Bit, Abtastrate 48 kHz, symmetrisch (über 2x XLR am Breakout-Kabel oder optionaler KL-Box)
+24 dBu digitaler Vollausschlag (0 dBFS)
Frequenzgang +/- 0,2 dB von 20 Hz bis 20 kHz
2-Kanal unsymmetrischer Ausgang (über 2x Cinch-Buchsen an optionaler KL-Box)

Downconversion

10-Bit Hardware
Anamorphotisch: Vollbild
Letterbox: Das Bild wird verkleinert, wobei schwarze Balken oben und unten hinzugefügt werden, während das Seitenverhältnis erhalten bleibt
Beschneiden: Das Bild wird beschnitten, um sich an die neue Bildschirmgröße anzupassen

Referenzeingang

Analoges Schwarz (1 V) oder Composite Sync (2 oder 4 V)
Looping
75 Ohm an optionaler KL-Box, terminiert am mitgelieferten Breakout-Kabel

Elektrische Schnittstelle

PCIe 1.0 4-Lane

Maschinensteuerung

RS-422, Sony 9-Pin-Protokoll (über Breakout-Kabel oder optionale KL-BOX)
D 9-Pin-Steckerbelegung: 1. GND, 2. RX-, 3. TX+, 4. GND, 5. Keine Verbindung, 6. GND, 7. RX+, 8. TX-, 9. GND, Abschirmung. GND

Leistung

13 W typisch, 15 W maximal

Sichere Betriebstemperatur

32 bis 104 Grad F (0 bis 40 Grad C)

Sichere Lagertemperatur (ausgeschaltet)

-40 bis 140 Grad F (-40 bis 60 Grad C)

Relative Betriebsfeuchtigkeit

10-90% nicht kondensierend

Betriebshöhe

<10'000' (<3'000 m)

Abmessungen (B x T x H)

0,75 x 8,25 x 5" (19,05 x 209,55 x 127 mm)

Gewicht

0,7 lb (0,4 kg)
