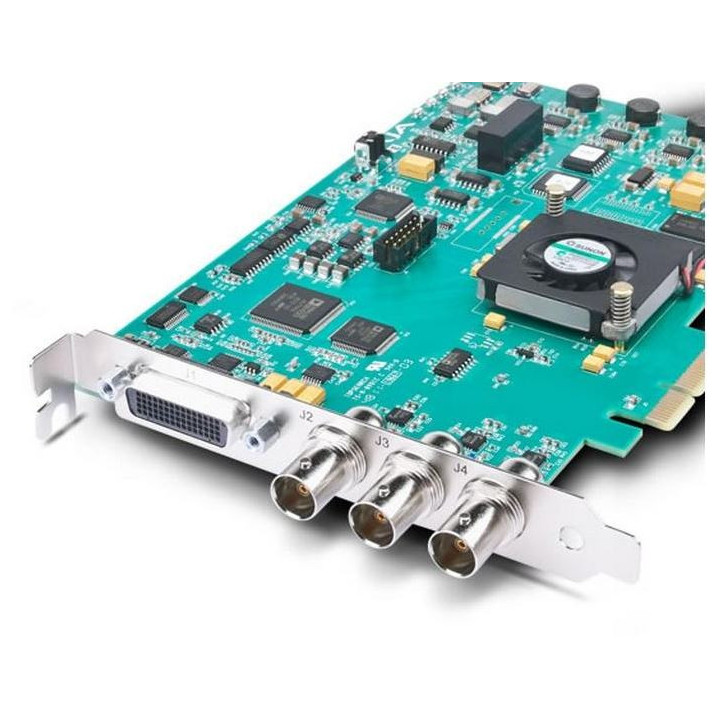

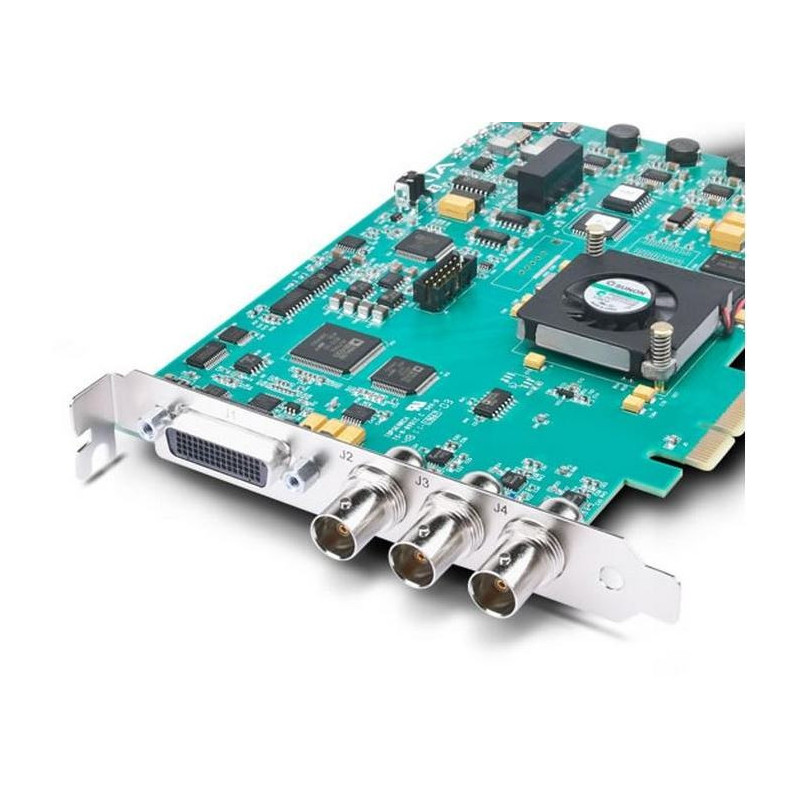

AJA KONA-LHE+R0-S03 - OEM, HD/SD PCIe card, board only

1018514
AJA KONA-LHE+R0-S03 - OEM, HD/SD PCIe card, board only
AJA KONA-LHE+R0-S03 - OEM, HD/SD PCIe card, board only
OEM, HD/SD PCIe-Karte, nur Karte (ohne PCI-Halterung und Kabel). Bitte kontaktieren Sie den Vertrieb, um Ihre Verkabelungsoptionen zu besprechen.
... mehr erfahren
Visuals Preis
1.114,59 CHF o. MwSt.

1.204,87 CHF Inkl. MwSt

Herstellerpreis 1 173,25 CHF zzgl. MwSt.
Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

AJA HD/SD OEM PCIe-Karte - Nur Karte
Erschwingliche Leistung
Die KONA LHe Plus bietet Videofachleuten aller Ebenen eine erschwingliche Desktop-I/O-Lösung, die bei Qualität oder wesentlichen Funktionen keine Kompromisse eingeht. Die KONA LHe Plus unterstützt analoge und digitale HD/SD-I/O für Video und Audio und bietet maximale Kapazität, vereinfacht die Integration von analogen und digitalen Signalen in einen einzigen Workflow und bietet mehrere Ausgabeoptionen, um die Auslieferung in allen erforderlichen Formaten zu gewährleisten.
Vielseitige I/O
Mit Unterstützung für 10-Bit oder 8-Bit unkomprimiertes Video verfügt die KONA LHE Plus über einen Eingang und zwei Ausgänge, die unabhängig für HD oder SD konfiguriert werden können. Die KONA LHe Plus umfasst auch 2-Kanal digitales AES-Audio, 8-Kanal eingebettetes digitales SDI-Audio, analoges Composite/S-Video/SD/HD-Component-Video-Ein-/Ausgang, 2-Kanal symmetrisches analoges Audio-Ein-/Ausgang, Genlock-Eingang und drei BNCs, die für analogen Video-Ein- und -Ausgang (HD oder SD) konfiguriert werden können.
Workflow
Kompatibel mit macOS, Windows und Linux bietet die KONA LHe Plus einfache und kostengünstige Konnektivität für eine Vielzahl von Workflows.
Einzigartige analoge Workflows
Da die KONA LHe Plus 12-Bit analoge HD-Component-Ein- und -Ausgänge unterstützt, können Geräte mit analogem HD-Ausgang wie analoge Videorekorder und Spielekonsolen für verschiedene Workflows angeschlossen werden.
RS-422
Eine RS-422-Verbindung mit 9 Pins, die über das mitgelieferte Breakout-Kabel oder das optionale KL-Box-LH-Breakout-Gehäuse verfügbar ist, ermöglicht es der KONA LHe Plus, externe Geräte für präzise bildgenaue Aufnahmen und Exporte zu steuern.
AJA Hardware-Konvertierung
Die KONA LHe Plus verfügt über eine HD-zu-SD-Downconversion in Broadcast-Qualität mit 10-Bit-Motion-Adaption und 12-Bit analoger HD/SD-Component-Ausgabe. Der Downconverter ermöglicht es der KONA LHe Plus, sich mit analogen SD-Geräten für die Ausgabe zu verbinden. Dies kann verwendet werden, um Framing und Farbe von SD-Versionen zu überprüfen, während Sie in voller HD-Auflösung in Ihrer Anwendung arbeiten, und gewährleistet eine angemessene Qualität für Multi-Format-Auslieferungen. Da die Konvertierung hardwarebasiert ist, ist sie ständig verfügbar - während der Aufnahme oder Wiedergabe.




Spezifikationen



Videoformate

(HD) 1080i 50, 59,94, 60
(HD) 1080p 23,98, 24, 25, 29,97, 30
(HD) 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94

Digitaler Videoeingang

SD/HD SDI, SMPTE-259/292/296, 8 oder 10 Bit
Single Link 4:2:2 (1x BNC)

Analoger Videoeingang

Composite/S-Video (Y/C) (1x BNC/2x BNC+Adapter)
NTSC, NTSCJ, PAL
Component (3x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (Component-Modus)
SMPTE/EBU N10, Betacam 525 Zeilen, Betacam 525J, RGB
A/D 12 Bit, 8x Oversampling
+/- 0,2 dB Frequenzgang Y bis 5,0 MHz
+/- 0,2 dB Frequenzgang C bis 1 MHz
0,5 % 2T-Impulsantwort
<1 % Differenzphase
<1 % Differenzverstärkung
<1 ns Y/C-Verzögerungsungleichheit

Digitaler Videoausgang

HD SDI, SMPTE-292/296, 10 Bit
SD SDI, SMPTE-259M, 10 Bit

Analoger Videoausgang

Composite/S-Video (Y/C) (1x BNC/2x BNC+Adapter)
NTSC, NTSCJ, PAL
Component (3x BNC)
HD: YPbPr, RGB
SD: YPbPr, RGB (Component-Modus)
SMPTE/EBU N10, Betacam 525 Zeilen, Betacam 525J, RGB
D/A 12 Bit, 8x Oversampling
+/- 0,2 dB Frequenzgang Y bis 5,0 MHz
+/- 0,2 dB Frequenzgang C bis 1 MHz
0,5 % 2T-Impulsantwort
<1 % Differenzphase
<1 % Differenzverstärkung
<1 ns Y/C-Verzögerungsungleichheit

Digitaler Audioeingang

8 Kanäle, eingebettetes SDI-Audio SMPTE-259 16 und 24 Bit, Abtastrate 48 kHz, synchron
2 Kanäle, AES/EBU-Audio 16 und 24 Bit, Abtastrate 48 kHz oder 96 kHz, synchron oder asynchron, interne Abtastratenkonvertierung (über 1x XLR auf Breakout-Kabel oder optionaler KL-Box)

Analoger Audioeingang

2 Kanäle, analoges Audio A/D 16 und 24 Bit, Abtastrate 48 kHz, symmetrisch (über 2x XLR auf Breakout-Kabel oder optionaler KL-Box)
+24 dBu digitaler Vollausschlag
+/- 0,2 dB Frequenzgang von 20 Hz bis 20 kHz

Digitaler Audioausgang

8 Kanäle, eingebettetes SDI-Audio SMPTE-259 16 und 24 Bit, Abtastrate 48 kHz, synchron
2 Kanäle, AES/EBU-Audio 16 und 24 Bit, Abtastrate 48 kHz oder 96 kHz, synchron oder asynchron, interne Abtastratenkonvertierung (über 1x XLR auf Breakout-Kabel oder optionaler KL-Box)

Analoger Audioausgang

2 Kanäle, analoges Audio D/A 16 und 24 Bit, Abtastrate 48 kHz, symmetrisch (über 2x XLR auf Breakout-Kabel oder optionaler KL-Box)
+24 dBu digitaler Vollausschlag (0 dBFS)
+/- 0,2 dB Frequenzgang von 20 Hz bis 20 kHz
Unsymmetrischer Ausgang 2 Kanäle (über 2x Cinch-Buchsen auf optionaler KL-Box)

Downconversion

Hardware 10 Bit
Anamorphisch: Vollbild
Letterbox: Das Bild wird verkleinert mit schwarzen Balken oben und unten im Bildbereich hinzugefügt, während das Seitenverhältnis beibehalten wird
Beschneidung: Das Bild wird beschnitten, um der neuen Bildschirmgröße zu entsprechen

Referenzeingang

Analog Schwarz (1 V) oder Composite Sync (2 oder 4 V)
Looping
75 Ohm auf optionaler KL-Box, terminiert auf mitgeliefertem Breakout-Kabel

Elektrische Schnittstelle

PCIe 1.0 4-Lane

Maschinensteuerung

RS-422, Sony 9-Pin-Protokoll (über Breakout-Kabel oder optionale KL-BOX)
Pin-Belegung des 9-poligen D-Steckers: 1. GND, 2. RX-, 3. TX+, 4. GND, 5. Keine Verbindung, 6. GND, 7. RX+, 8. TX-, 9. GND, Schirmung. GND

Stromversorgung

13 W typisch, 15 W maximal

Sichere Betriebstemperatur

32 bis 104 Grad F (0 bis 40 Grad C)

Sichere Lagertemperatur (ausgeschaltet)

-40 bis 140 Grad F (-40 bis 60 Grad C)

Relative Betriebsluftfeuchtigkeit

10-90 % nicht kondensierend

Betriebshöhe

<10.000' (<3.000 m)

Abmessungen (B x T x H)

0,75 x 8,25 x 5" (19,05 x 209,55 x 127 mm)

Gewicht

0,7 lbs (0,4 kg)



OEM, HD/SD PCIe-Karte, nur Karte (ohne PCI-Halterung und Kabel). Bitte kontaktieren Sie den Vertrieb, um Ihre Verkabelungsoptionen zu besprechen.
