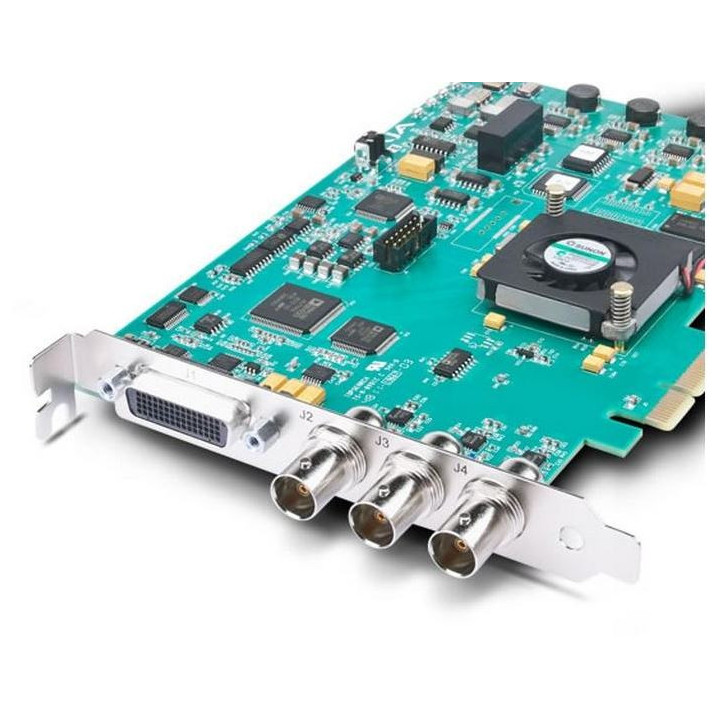

AJA - OEM, HD/SD PCIe card, board only

AJA KONA-LHE+R0-S03 - OEM, HD/SD PCIe card, board only

1018514
AJA KONA-LHE+R0-S03 - OEM, HD/SD PCIe card, board only
AJA KONA-LHE+R0-S03 - OEM, HD/SD PCIe card, board only
OEM, carte PCIe HD/SD, carte seule (sans support PCI ni câble). Veuillez contacter le service commercial pour discuter de vos options de câblage.
... en savoir plus
Prix Visuals
1 114,59 CHF HT

1 204,87 CHF TTC

Prix constructeur 1 173,25 CHF HT
Sur commande
  • Livraison
    • Expédié dans 2 à 3 semaines
  • Retrait en boutiques
    • Disponible dans 2 à 3 semaines

Carte PCIe OEM HD/SD AJA - Carte uniquement
Puissance abordable
La KONA LHe Plus offre aux professionnels de la vidéo de tous niveaux une solution d'E/S de bureau abordable qui ne fait aucun compromis sur la qualité ou les fonctionnalités essentielles. La KONA LHe Plus prend en charge les E/S analogiques et numériques HD/SD pour la vidéo et l'audio, offrant une capacité maximale, simplifiant l'intégration des signaux analogiques et numériques dans un flux de travail unique et plusieurs options de sortie pour garantir la livraison dans tous les formats requis.
E/S polyvalentes
Avec prise en charge de la vidéo non compressée 10 bits ou 8 bits, la KONA LHE Plus dispose d'une entrée et de deux sorties qui peuvent être configurées indépendamment pour HD ou SD. La KONA LHe Plus comprend également un audio numérique AES 2 canaux, un audio numérique SDI embarqué 8 canaux, une entrée/sortie vidéo analogique composite/S-vidéo/SD/HD composante, une entrée/sortie audio analogique symétrique 2 canaux, une entrée Genlock et trois BNC qui peuvent être configurés pour l'entrée et la sortie vidéo analogique (HD ou SD).
Flux de travail
Compatible avec macOS, Windows et Linux, la KONA LHe Plus offre une connectivité simple et économique pour une variété de flux de travail.
Flux de travail analogiques uniques
La KONA LHe Plus prenant en charge l'entrée et la sortie composantes analogiques HD 12 bits, des appareils avec sortie HD analogique, tels que des enregistreurs vidéo analogiques et des consoles de jeux, peuvent être connectés pour divers flux de travail.
RS-422
Une connexion RS-422 9 broches disponible sur le câble breakout inclus ou sur le boîtier breakout KL-Box-LH en option, permet à la KONA LHe Plus de prendre le contrôle d'appareils externes pour des captures et des exportations image par image précises.
Conversion matérielle AJA
La KONA LHe Plus offre une conversion descendante HD vers SD de qualité broadcast, avec adaptation de mouvement 10 bits et sortie composante analogique HD/SD 12 bits. Le convertisseur descendant permet à la KONA LHe Plus de se connecter à des appareils SD analogiques pour la sortie. Cela peut être utilisé pour vérifier le cadrage et la couleur des versions SD tout en travaillant en résolution HD complète dans votre application, garantissant une qualité appropriée pour les livraisons multi-formats. La conversion étant matérielle, elle est disponible à tout moment - pendant la capture ou la lecture.




Spécifications



Formats vidéo

(HD) 1080i 50, 59.94, 60
(HD) 1080p 23.98, 24, 25, 29.97, 30
(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

Entrée vidéo numérique

SD/HD SDI, SMPTE-259/292/296, 8 ou 10 bits
Liaison simple 4:2:2 (1x BNC)

Entrée vidéo analogique

Composite/S-Vidéo (Y/C) (1x BNC/2x BNC+Adaptateur)
NTSC, NTSCJ, PAL
Composante (3x BNC)
HD : YPbPr, RGB
SD : YPbPr, RGB (mode composante)
SMPTE/EBU N10, Betacam 525 lignes, Betacam 525J, RGB
A/D 12 bits, suréchantillonnage 8x
+/- 0,2 dB réponse en fréquence Y jusqu'à 5,0 MHz
+/- 0,2 dB réponse en fréquence C jusqu'à 1 MHz
0,5 % réponse d'impulsion 2T
<1 % phase différentielle
<1 % gain différentiel
<1 ns inégalité de retard Y/C

Sortie vidéo numérique

HD SDI, SMPTE-292/296, 10 bits
SD SDI, SMPTE-259M, 10 bits

Sortie vidéo analogique

Composite/S-Vidéo (Y/C) (1x BNC/2x BNC+Adaptateur)
NTSC, NTSCJ, PAL
Composante (3x BNC)
HD : YPbPr, RGB
SD : YPbPr, RGB (mode composante)
SMPTE/EBU N10, Betacam 525 lignes, Betacam 525J, RGB
D/A 12 bits, suréchantillonnage 8x
+/- 0,2 dB réponse en fréquence Y jusqu'à 5,0 MHz
+/- 0,2 dB réponse en fréquence C jusqu'à 1 MHz
0,5 % réponse d'impulsion 2T
<1 % phase différentielle
<1 % gain différentiel
<1 ns inégalité de retard Y/C

Entrée audio numérique

Audio embarqué SDI SMPTE-259 8 canaux, 16 et 24 bits, fréquence d'échantillonnage 48 kHz, synchrone
Audio AES/EBU 2 canaux, 16 et 24 bits, fréquence d'échantillonnage 48 kHz ou 96 kHz, synchrone ou asynchrone, conversion de fréquence d'échantillonnage interne (via 1x XLR sur câble breakout ou KL-Box en option)

Entrée audio analogique

Audio analogique 2 canaux, 16 et 24 bits A/D, fréquence d'échantillonnage 48 kHz, symétrique (via 2x XLR sur câble breakout ou KL-Box en option)
+24 dBu pleine échelle numérique
+/- 0,2 dB réponse en fréquence de 20 Hz à 20 kHz

Sortie audio numérique

Audio embarqué SDI SMPTE-259 8 canaux, 16 et 24 bits, fréquence d'échantillonnage 48 kHz, synchrone
Audio AES/EBU 2 canaux, 16 et 24 bits, fréquence d'échantillonnage 48 kHz ou 96 kHz, synchrone ou asynchrone, conversion de fréquence d'échantillonnage interne (via 1x XLR sur câble breakout ou KL-Box en option)

Sortie audio analogique

Audio analogique 2 canaux, 16 et 24 bits D/A, fréquence d'échantillonnage 48 kHz, symétrique (via 2x XLR sur câble breakout ou KL-Box en option)
+24 dBu pleine échelle numérique (0 dBFS)
+/- 0,2 dB réponse en fréquence de 20 Hz à 20 kHz
Sortie asymétrique 2 canaux (via 2x prises RCA sur KL-Box en option)

Conversion descendante

Matérielle 10 bits
Anamorphique : plein écran
Letterbox : l'image est réduite avec des barres noires ajoutées en haut et en bas de la zone d'image tout en maintenant le rapport d'aspect
Recadrage : l'image est recadrée pour s'adapter à la nouvelle taille d'écran

Entrée de référence

Noir analogique (1 V) ou synchronisation composite (2 ou 4 V)
En boucle
75 ohms sur KL-Box en option, terminé sur câble breakout fourni

Interface électrique

PCIe 1.0 4 voies

Contrôle de machine

RS-422, protocole Sony 9 broches (via câble breakout ou KL-BOX en option)
Configuration des broches du connecteur D 9 broches : 1. GND, 2. RX-, 3. TX+, 4. GND, 5. Aucune connexion, 6. GND, 7. RX+, 8. TX-, 9. GND, Shield. GND

Alimentation

13 W typique, 15 W maximum

Température de fonctionnement sûre

32 à 104 degrés F (0 à 40 degrés C)

Température de stockage sûre (hors tension)

-40 à 140 degrés F (-40 à 60 degrés C)

Humidité relative de fonctionnement

10-90 % sans condensation

Altitude de fonctionnement

<10 000' (<3 000 m)

Dimensions (L x P x H)

0,75 x 8,25 x 5" (19,05 x 209,55 x 127 mm)

Poids

0,7 lb (0,4 kg)
