Sony HDCU-3100 - Full IP capable Camera control Unit
12.102,12 CHF Inkl. MwSt
-
Lieferung
- Versand in 1 bis 2 Wochen
-
Abholung im Geschäft
- Verfügbar in 1 bis 2 Wochen
Die Kamera-Steuereinheit HDCU-3100 erweitert unsere umfassende Palette an Broadcast- und Studio-Systemkameras um IP-Funktionen, vom 4K-Flaggschiff HDC-4300 über die HDC-2000/1700-Serien bis hin zu HSC-Fasersystemkameras.Der kompakte HDCU-3100 verbindet sich über ein Glasfaserkabel mit kompatiblen Kameras, versorgt die Kamera mit Strom, führt die Signalverarbeitung durch und bietet eine Schnittstelle zu externen Geräten. In Kombination mit der optionalen Karte HKCU-SFP30, die für die SMPTE ST 2110 Professional Media Over Managed IP Network Standards Suite entwickelt wurde, unterstützt die Kamera-Steuereinheit HDCU-3100 wesentliche Funktionen, die für die Live-IP-Produktion erforderlich sind, einschließlich Tally, Intercom und Return. Durch Installation der optionalen 4K/HDR-Prozessorkarte HKCU-UHD30 kann der HDCU-3100 4K-Signale ausgeben, wenn er mit einer HDC-Serie Systemkamera verbunden ist. Darüber hinaus ermöglicht das optionale 12G-SDI Interface Kit HKCU-SDI30 die Übertragung von 4K-Signalen über ein einzelnes BNC-Kabel.
Funktionen:
Kompakt und vielseitig
Die 1,5-HE-Kamera-Steuereinheit bildet ein ideales 19-Zoll-Standard-Racksystem für Produktionsbereiche mit begrenztem Platz.
IP-Funktionalität für Live-Produktion
Das optionale Interface Kit HKCU-SFP30 fügt wesentliche Funktionen hinzu, die für die Live-IP-Produktion erforderlich sind, wie Tally, Intercom und Return.
Acht integrierte SDI-Ausgänge
Der HDCU-3100 ist mit acht integrierten SDI-Ausgängen ausgestattet, darunter vier 3G-SDI-Ausgänge. Ein integrierter USB-Anschluss und 12G-SDI-Unterstützung werden beide in zukünftigen Updates verfügbar sein.
4K-Ausgangsoption
Durch Installation einer optionalen 4K/HDR-Prozessorkarte HKCU-UHD30 kann der HDCU-3100 4K-Signale ausgeben, wenn er mit einer HDC-Serie Systemkamera verbunden ist. Darüber hinaus kann der HDCU-3100 mit einem optionalen 12G-SDI Interface Kit HKCU-SDI30 4K-Signale über ein einzelnes BNC-Kabel übertragen.
Hochwertige Langstrecken-Signalübertragung
Das Glasfaserübertragungssystem gewährleistet hohe Bildqualität bei Kabellängen bis zu 2000 m. In Kombination mit dem Interface Kit HKCU-SM30 kann der kompakte HDCU-3100 direkt über Singlemode-Faser (SMF) für Langstreckenübertragungen bis zu 10 km verbunden werden, was ihn ideal für platzbeschränkte Anwendungen wie Übertragungswagen macht.
|
|
Spezifikation |
|
|
Allgemein |
|
|
|
Erforderliche Stromversorgung |
100 V bis 240 V AC, 50/60 Hz |
|
|
Stromverbrauch |
4,5 A (max.) |
|
|
Betriebstemperatur |
5°C bis 40°C (41°F bis 104°F) |
|
|
Lagertemperatur |
–20°C bis +60°C (–4°F bis +140°F) |
|
|
Gewicht |
Ca. 7,3 kg (16 lb. 1,5 oz.) |
|
|

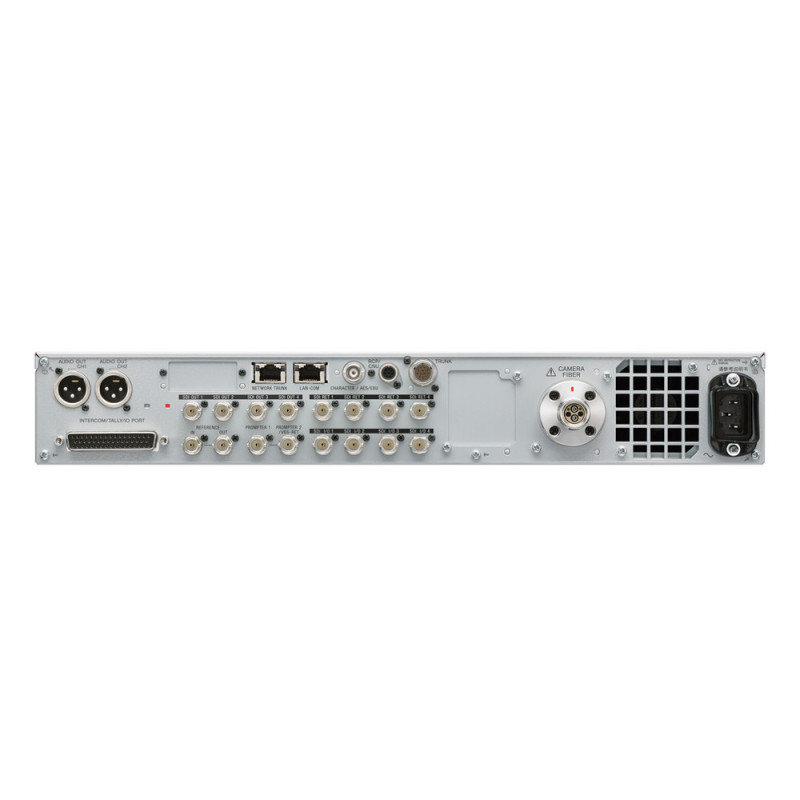

Eingangs-/Ausgangsanschlüsse |
|
|
|
Kamerafaser |
Glasfaseranschluss (x1) |
|
|
Intercom/Tally/Port Io |
D-Sub 50-polig Stecker (x1) INTERCOM (PROD/ENG), 4 W: 0 dBu, RTS: 0 dBu, CC: –14 dBu PGM, 2 Systeme, 0dBu/–20dBu TALLY (R, G, Y) FLAG |
|
|
RCP/CNU |
8-poliger Mehrfachstecker (x1) |
|
|
Trunk |
12-polig (x1) |
|
|
Lan-Com |
8-polig (x1) |
|
|
Netzwerk-Trunk |
8-polig (x1) |
|
|
SDI I/O 1 bis 4 |
SDI I/O 3G/HD/SD BNC (x4) 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8 Vp-p, 75 Ω, 2,970 Gbit/s/2,967 Gbit/s HD-SDI: SMPTE ST292, 0,8 Vp-p, 75 Ω, 1,485 Gbit/s/1,4835 Gbit/s SD-SDI: SMPTE ST259, 0,8 Vp-p, 75 Ω, 270 Mbit/s 3G-SDI/HD-SDI/SD-SDI, auswählbares Zeichensignal |
|
|
Referenzeingang/-ausgang |
BNC (x2), Loop-Ausgang HD: SMPTE ST274, Tri-Level-Sync, 0,6 Vp-p, 75 Ω SD: Black Burst (NTSC: 0,286 Vp-p, 75 Ω/PAL: 0,3 Vp-p, 75 Ω) oder NTSC 10F-BB |
|
|
Eingangsanschlüsse |
|
|
|
AC-Eingang |
100 V bis 240 V AC (x1) |
|
|
SDI RET 1 bis 4 |
BNC (x4) 3G-SDI: SMPTE ST424/425, 2,970 Gbit/s/2,967 Gbit/s HD-SDI: SMPTE ST292, 1,485 Gbit/s/1,4835 Gbit/s SD-SDI: SMPTE ST259, 270 Mbit/s |
|
|
Teleprompter 1 Teleprompter 2/VBS-RET |
BNC (x2), Loop-Ausgang im 1CH-Modus, interne 75-Ω-Terminierung im 2CH-Modus, Analogsignal, 1,0 Vp-p, 75 Ω |
|
|
Ausgangsanschlüsse |
|
|
|
Audioausgang Ch1, Ch2 |
XLR 3-polig, männlich (x2), 0dBu/–20 dBu/+4 dBu |
|
|
Character/ABS/EBU |
BNC (x1), VBS, 1 Vp-p, 75 Ω HD SYNC: BTA-S001, Tri-Level-Sync, 0,6 Vp-p, 75 Ω SD SYNC: Composite-Sync, 0,3 Vp-p, 75 Ω VBS/HD SYNC/SD SYNC auswählbar |
|
|
SDI OUT 1 bis 4 |
SDI-AUSGANG 3G/HD/SD BNC (x4) 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8 Vp-p, 75 Ω, 2,970 Gbit/s/2,967 Gbit/s HD-SDI: SMPTE ST292, 0,8 Vp-p, 75 Ω, 1,485 Gbit/s/1,4835 Gbit/s SD-SDI: SMPTE ST259, 0,8 Vp-p, 75 Ω, 270 Mbit/s 3G-SDI/HD-SDI/SD-SDI, auswählbares Zeichensignal |
