Tragbare, robuste und autonome Encapsulation-Schnittstelle. Ein einzelner SD-SDI, HD-SDI oder 3G-SDI-Kanal (mit Ausgangsschleife) wird in IP-Wrapper verpackt und über ein Standard-10G-Netzwerk via Multimode-Faser auf Neutrik OpticalCON DUO multicast übertragen. Unterstützt SMPTE 2022-6, SMPTE 2022-7 und SMPTE ST2110. Stromversorgung über 12V-Eingang auf XLR-4. Netzteil inklusive.
... mehr erfahren
Visuals Preis
3.746,70 CHF o. MwSt.

4.050,18 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 2 bis 3 Wochen
  • Abholung im Geschäft
    • Verfügbar in 2 bis 3 Wochen

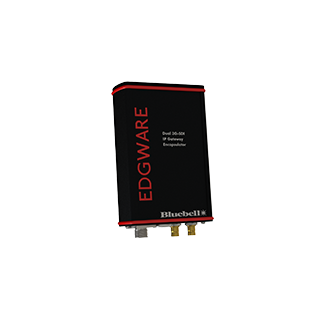

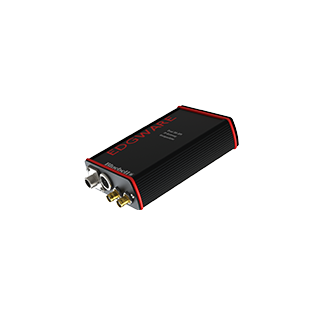

Tragbare autonome verstärkte Bluebell Kapselungsschnittstelle (mit Ausgangsschleife)
Tragbare autonome verstärkte Kapselungsschnittstelle.
Ein einziger SD-SDI, HD-SDI oder 3G-SDI Kanal (mit Ausgangsschleife) wird in IP-Pakete gekapselt und per Multicast über ein Standard-10G-Netzwerk via Multimode-Faser über Neutrik OpticalCON DUO übertragen. Unterstützt SMPTE 2022-6, SMPTE 2022-7 und SMPTE ST2110.

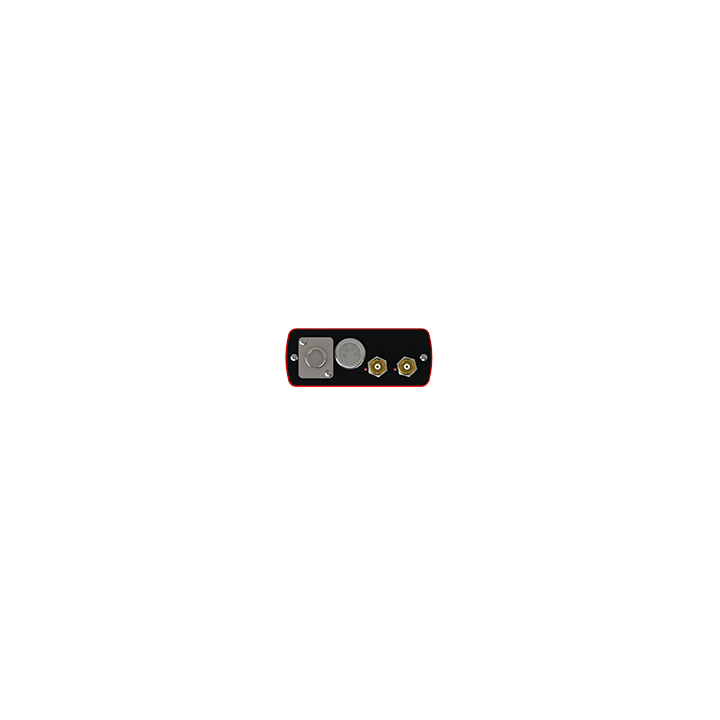

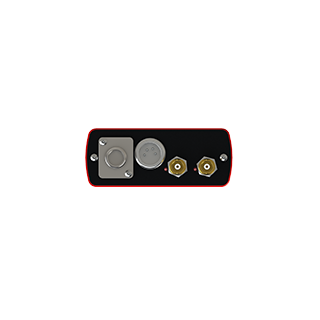

Stromversorgung über 12V-Eingang auf XLR-4.
Stromversorgung enthalten.
Vorläufiges Datenblatt des 3G-SDI zu IP Edgware Kapselungs- und Entkapselungsgeräts von Bluebell 3G-SDI zu IP Kapselungs- und Entkapselungsgerät Das Edgware Kapselungsmodul ist ein einfaches aber sehr leistungsstarkes Peripheriegerät, das zwischen der Broadcast-Welt und IP-Netzwerken steht.
Ein einziger SD-SDI, HD-SDI oder 3G-SDI Kanal wird in IP-Pakete gekapselt und per Multicast über Standard-10G-Netzwerke übertragen.
Eine einfache grafische Benutzeroberfläche ermöglicht es Benutzern, zwei IP-Adressen zu konfigurieren und das Gerät überträgt unkomprimierte Videos zwischen ihnen.
Mit dem unterbrechungsfreien Übertragungsprotokoll kommt Ihr Live-Content unbeeinträchtigt an.
Dieser Kapselungsgerät arbeitet mit dem Edgware Entkapselungsgerät unter Verwendung von SMPTE 2022-6 mit einer Option für SMPTE2022-7, die bald verfügbar sein wird.
Dieses Gerät unterstützt AIMS, AMWA und NMOS.
TR03 und ST2110 sind derzeit in der Entwicklung.



Spezifikation



Elektrischer Eingang



Normen

SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 297M, DVB-ASI

Entzerrung

Automatisch bis zu 100 m @ 3 Gb/s Automatisch bis zu 200 m @ 1,485 Gb/s Automatisch bis zu 300 m @ 270 Mb/s Entzerrer und Reclocking können umgangen werden, um Datenraten bis zu 50 Mb/s zu unterstützen.

Anschluss

BNC 75 Ohm nach IEC 60169-8 Änderung 2

Rückflussdämpfung

> 15 dB @ 1,485 Gb/s

Elektrischer Ausgang



Anschluss

BNC 75 Ohm nach IEC 60169-8 Änderung 2

Rückflussdämpfung

> 15 dB @ 1,485 Gb/s

Polarität

Nicht invertierend

Signalpegel

l 800 mV +/- 10%

DC-Versatz

0 +/- 0,5 V

Jitter

<0,15 UI Leitung egalisiert

Format

Aktive gesteuerte Ausgangsschleife

Optischer Ausgang



Anschluss

1 x LC weiblich Standard pro Kanal

Wellenlänge

850 nm Multimode

Empfindlichkeit

> -25,0 dBm @ 3 Gb/s > -25,5 dBm @ 1,485 Mb/s > -26,0 dBm @ 270 Mb/s

Max. Eingangsleistung

> -1 dBm

Datenrate

270Mb/s ; 1,485Mb/s, 3Gb/s

IP-Schnittstelle



Anschluss

LC Duplex

Schnittstelle :

SFP Duplex Multimode, Ethernet 10G

Kapselung :

SMPTE2022-6, SMPTE2022-7, ST2110, TR03

Kompatibilität

10GBase SFP+ 10G, 10GBase-LR, SFF-8431 SFP+, MSA

Allgemeine Kartenspezifikationen

Tiefe :

165 mm

Breite :

110 mm 4HP

Höhe :

45 mm (3RU)

Gewicht :

100 g

Betriebstemperatur :

-30 bis +70 ºC

Stromversorgung :

3 W

Konformität



EMI/RFI :

Entspricht den Normen 89/336/EWG, EN55022B,

Elektrisch :

Entspricht den Normen EN61000-6-1, EN61000-6-2,

Lasersicherheit

Entspricht den Normen für Laser-Produkte der Klasse 1 24 CFR 1040.10 & 1040.11

RoHS :

Entspricht der Richtlinie 2002/95/EG

Optischer Ausgang



Anschluss

1 x LC weiblich Standard pro Kanal
