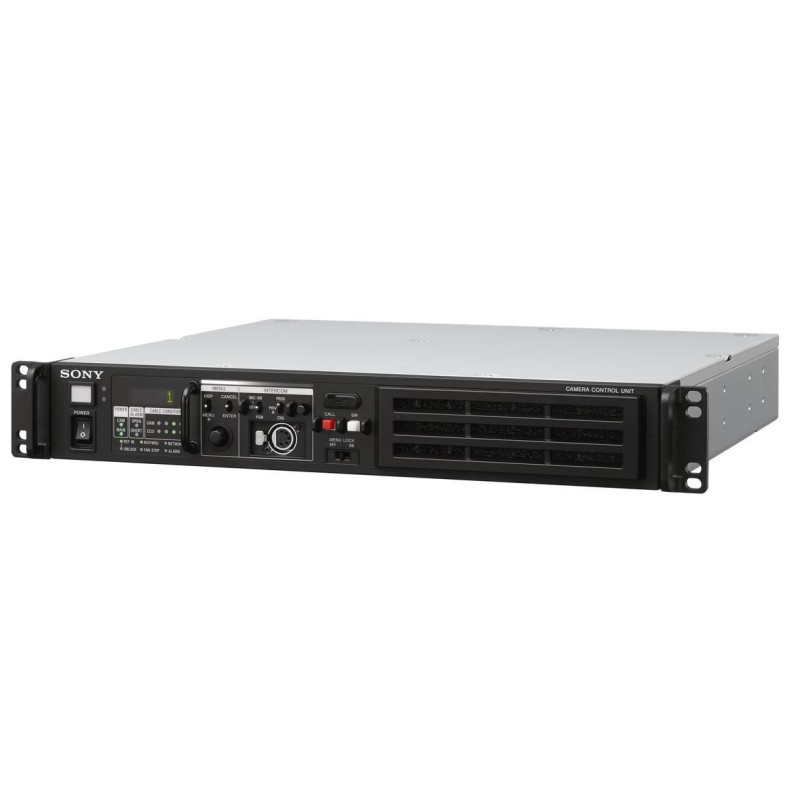

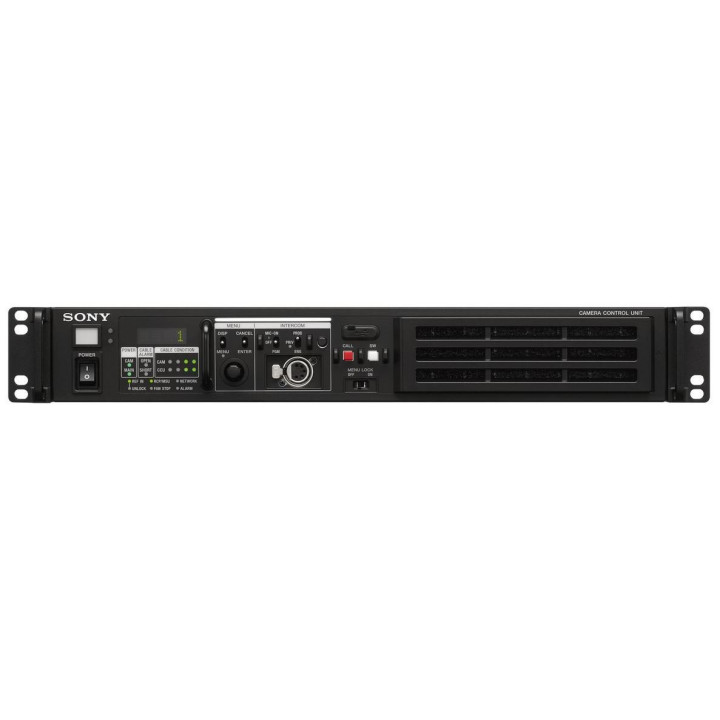

Sony HDCU-3170/4E - HDCU-3170 with Lemo 4E connector and with Plate
13.006,59 CHF Inkl. MwSt
-
Lieferung
- Versand in 1 bis 2 Wochen
-
Abholung im Geschäft
- Verfügbar in 1 bis 2 Wochen
Die Triax-Kamera-Kontrolleinheit HDCU-3170 ist der ideale Begleiter für die Sony HDC-3170 Systemkamera. Sie erweitert zudem unsere umfassende Palette an Broadcast- und Studiokameras um Live-IP-Produktionsfähigkeiten.
Obwohl hauptsächlich für Triax-Anwendungen konzipiert, macht die Hinzufügung der optionalen Glasfaser-Karte HKCU-FB30 das HDCU-3170 sowohl mit Triax- als auch mit Glasfasersystemen kompatibel – ein Vorteil für Produktionsgesellschaften und Übertragungswagen, die in Stadien und Veranstaltungsorten mit unterschiedlichen Übertragungssystemen arbeiten.
Durch Installation der optionalen 4K/HDR-Prozessorkarte HKCU-UHD30 kann das HDCU-3170 4K-Signale erzeugen, wenn es mit einer Systemkamera der HDC-Serie verbunden ist. Darüber hinaus ermöglicht die Hinzufügung des optionalen 12G-SDI-Schnittstellenkits HKCU-SDI30 die Übertragung von 4K-Signalen über ein einzelnes BNC-Kabel
Durch Anschluss an kompatible Kameras über ein Triax-Kabel versorgt das kompakte (1,5 HE) HDCU-3170 die Kamera mit Strom, führt die Signalverarbeitung durch und bietet eine Schnittstelle zu externen Geräten.
Mit dem Zusatz optionaler Karten und Kits bietet das HDCU-3170 Unterstützung für verschiedene Schnittstellen, einschließlich 3G SDI und IP. Die CCU kann gleichzeitig HD-, HDR- und SDR-Ausgänge bereitstellen, wenn sie mit Systemkameras der HDC-3170-Serie verwendet wird.
In Kombination mit der optionalen Karte HKCU-SFP30, die für die SMPTE ST 2110 Professional Media Over Managed IP Network-Normenreihe entwickelt wurde, unterstützt die CCU HDCU-3170 die wesentlichen Funktionen, die für die Live-IP-Produktion erforderlich sind, einschließlich Tally, Gegensprechanlage und Rückkanal.
Merkmale
Kompakt und vielseitig
Die kompakte 1,5-HE-Kamera-Kontrolleinheit bildet ein 19-Zoll-Standard-Racksystem, ideal für Produktionsbereiche mit begrenztem Platz.
Acht integrierte SDI-Ausgänge
Das HDCU-3170 ist mit acht integrierten SDI-Ausgängen ausgestattet, davon vier 3G-SDI-Ausgänge. Für zusätzliche Produktionsflexibilität.
MENÜ-Einstellung über Webbrowser
Die CCU unterstützt die Menüsteuerung über einen Webbrowser. Die Überwachung des Status mehrerer CCUs, Import/Export von Einstellungsdateien und Firmware-Updates aus der Ferne verbessern die Betriebseffizienz und den Komfort.
IP-Funktionalität für Live-Produktion
Das optionale Schnittstellenkit HKCU-SFP30 fügt die wesentlichen Funktionen hinzu, die für die Live-IP-Produktion erforderlich sind, einschließlich ST2110- und NMOS IS-04/05-Ausgang und -Rückkanal sowie Tally, Gegensprechanlage und Rückkanal über IP.
Hochwertige Signalübertragung über große Entfernungen
Die Hinzufügung des optionalen HKCU-SFP30 unterstützt die Signalübertragung über große Entfernungen bis zu 10 km über Singlemode-Glasfaser, was die CCU ideal für Umgebungen mit begrenztem Platz wie Außenübertragungsfahrzeuge macht.
|
|
Spezifikationen |
|
|
Allgemein |
|
|
|
Stromversorgung |
100 V bis 240 V AC, 50/60 Hz |
|
|
Stromverbrauch |
4,5 A (max.) |
|
|
Betriebstemperatur |
5 °C bis 40 °C (41 °F bis 104 °F) |
|
|
Lagertemperatur |
–20 °C bis +60 °C (–4 °F bis +140 °F) |
|
|
Masse |
Ca. 8,1 kg (17 lb 14 oz) |
|
|
Eingangs-/Ausgangsanschlüsse |
|
|
|
GLASFASER-KAMERA |
Nein |
|
|
TRIAX-KAMERA |
Triax-Anschluss (x1) |
|
|
INTERCOM/TALLY/E/A-PORT |
50-poliger D-Sub-Anschluss (x1) |
|
|
RCP/CNU |
8-poliger Mehrfachstecker (x1) |
|
|
TRUNK |
12-polig (x1) |
|
|
LAN-COM |
8-polig (x1) |
|
|
NETZWERK-TRUNK |
8-polig (x1) |
|
|
SDI E/A 1 bis 4 |
3G/HD/SD SDI E/A |
|
|
REFERENZ-EINGANG/-AUSGANG |
BNC (x2), Schleifenausgang |
|
|
Eingangsanschlüsse |
|
|
|
AC-EINGANG |
100 V bis 240 V AC (x1) |
|
|
SDI RET 1 bis 4 |
BNC (x4) |
|
|
PROMPTER 1 |
BNC (x2), Schleifenausgang im 1CH-Modus, interne 75-Ω-Terminierung im 2CH-Modus, Analogsignal, 1,0 Vp-p, 75 Ω |
|
|
Ausgangsanschlüsse |
|
|
|
AUDIO-AUSGANG CH1, CH2 |
XLR 3-polig, männlich (x2), 0 dBu/–20 dBu/+4 dBu |
|
|
CHARACTER/ABS/EBU |
BNC (x1), VBS, 1 Vp-p, 75 Ω |
|
|
SDI-AUSGANG 1 bis 4 |
3G/HD/SD SDI-AUSGANG |
