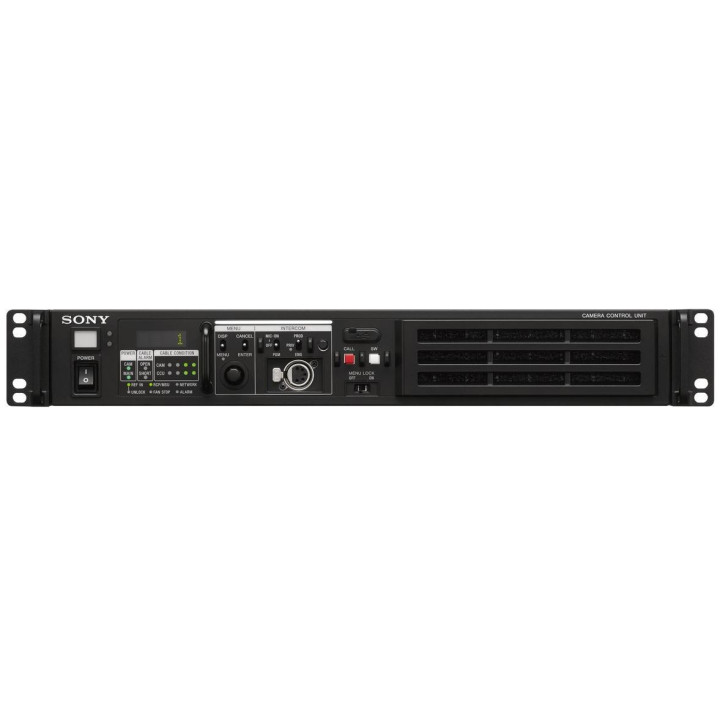

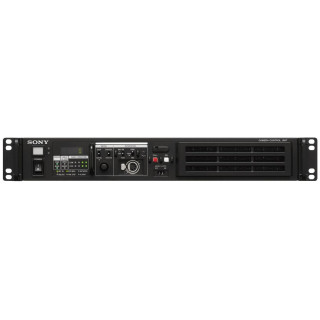

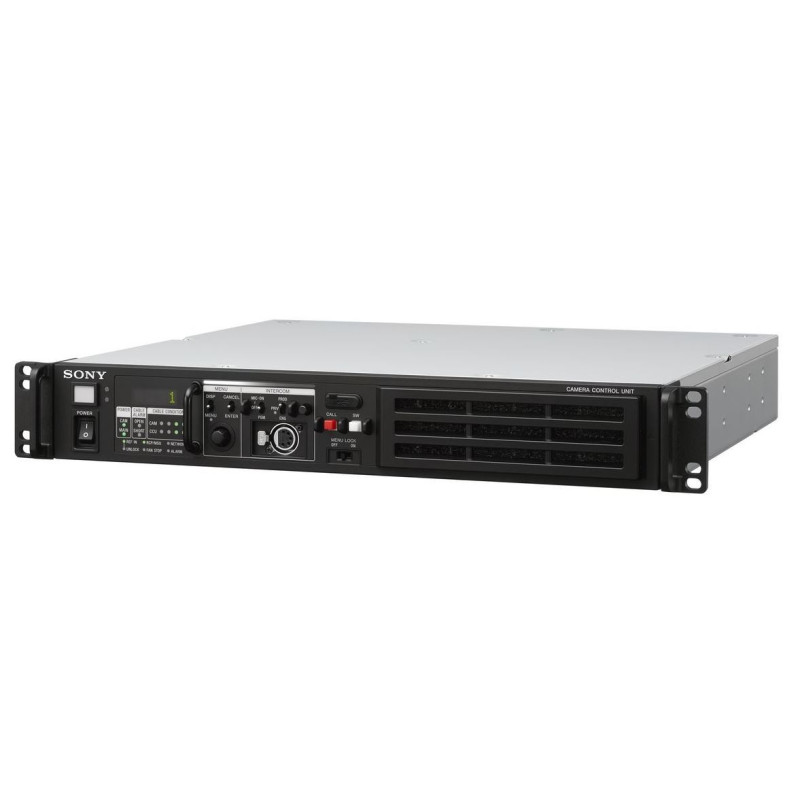

Sony HDCU-3170/4M - HDCU-3170 fitted with 4M Lemo
13.006,59 CHF Inkl. MwSt
-
Lieferung
- Versand in 1 bis 2 Wochen
-
Abholung im Geschäft
- Verfügbar in 1 bis 2 Wochen
Die Triax-Kamera-Steuereinheit HDCU-3170 ist der ideale Partner für die Sony HDC-3170 Systemkamera. Sie erweitert zudem unser umfassendes Angebot an Broadcast- und Studiokameras um Live-IP-Produktionsfunktionen.
Obwohl hauptsächlich für den Triax-Einsatz konzipiert, macht der optionale Glasfaser-Adapter HKCU-FB30 die HDCU-3170 mit Triax- und Glasfasersystemen kompatibel – ein Vorteil für Produktionsfirmen und Übertragungswagen, die in Stadien und Veranstaltungsorten mit unterschiedlichen Übertragungssystemen arbeiten.
Durch Installation der optionalen 4K/HDR-Verarbeitungskarte HKCU-UHD30 kann die HDCU-3170 4K-Signale liefern, wenn sie mit einer HDC-Systemkamera verbunden ist. Darüber hinaus ermöglicht das optionale 12G-SDI-Interface-Kit HKCU-SDI30 die 4K-Signalübertragung über ein einziges BNC-Kabel
Die kompakte (1,5 HE) HDCU-3170 verbindet sich über ein Triax-Kabel mit kompatiblen Kameras, versorgt die Kamera mit Strom, führt die Signalverarbeitung durch und stellt die Schnittstelle zu externen Geräten her.
Mit optionalen Karten und Kits bietet die HDCU-3170 Unterstützung für verschiedene Schnittstellen, darunter 3G SDI und IP. Die CCU kann gleichzeitig HD-, HDR- und SDR-Ausgänge bereitstellen, wenn sie mit Systemkameras der HDC-3170-Serie verwendet wird.
In Kombination mit der optionalen HKCU-SFP30-Karte, die für die SMPTE ST 2110 Professional Media Over Managed IP Network-Normenreihe entwickelt wurde, unterstützt die HDCU-3170 CCU die wesentlichen Funktionen, die für die Live-IP-Produktion erforderlich sind, einschließlich Tally, Intercom und Return.
Merkmale
Kompakt und vielseitig
Die kompakte 1,5-HE-Kamera-Steuereinheit bildet ein standardmäßiges 19-Zoll-Racksystem, ideal für Produktionsbereiche mit begrenztem Platzangebot.
Acht integrierte SDI-Ausgänge
Die HDCU-3170 ist mit acht integrierten SDI-Ausgängen ausgestattet, darunter vier 3G-SDI-Ausgänge. Für mehr Produktionsflexibilität.
MENÜ-Einstellung über Webbrowser
Die CCU unterstützt die Menüsteuerung über einen Webbrowser. Die Statusüberwachung mehrerer CCUs, Import/Export von Einstellungsdateien und Firmware-Updates aus der Ferne verbessern die Effizienz und Benutzerfreundlichkeit.
IP-Funktionalität für Live-Produktion
Das optionale HKCU-SFP30 Interface-Kit fügt die wesentlichen Funktionen hinzu, die für die Live-IP-Produktion erforderlich sind, einschließlich ST2110- und NMOS IS-04/05-Ausgang und Return sowie Tally, Intercom und Return über IP.
Hochwertige Signalübertragung über große Entfernungen
Die optionale HKCU-SFP30 ermöglicht eine Signalübertragung über große Entfernungen von bis zu 10 km über Monomode-Glasfaser, was die CCU ideal für Umgebungen mit begrenztem Platzangebot wie Übertragungsfahrzeuge macht.
|
|
Technische Daten |
|
|
Allgemein |
|
|
|
Erforderliche Stromversorgung |
100 V bis 240 V AC, 50/60 Hz |
|
|
Stromaufnahme |
4,5 A (max.) |
|
|
Betriebstemperatur |
5 °C bis 40 °C (41 °F bis 104 °F) |
|
|
Lagertemperatur |
–20 °C bis +60 °C (–4 °F bis +140 °F) |
|
|
Gewicht |
Ca. 8,1 kg (17 lb 14 oz) |
|
|

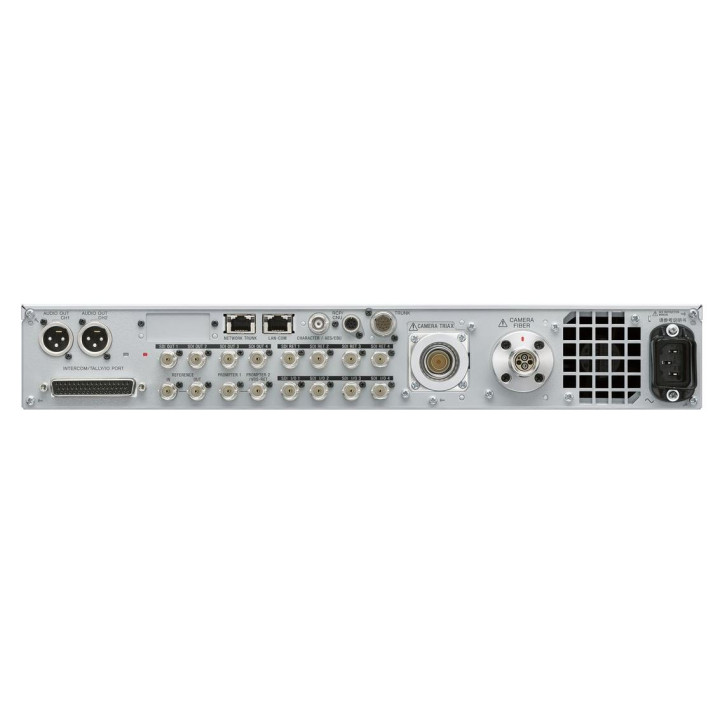

Eingangs-/Ausgangsanschlüsse |
|
|
|
GLASFASER-KAMERA |
Nein |
|
|
TRIAX-KAMERA |
Triax-Steckverbinder (x1) |
|
|
INTERCOM/TALLY/E/A PORT |
D-Sub 50-polig (x1) |
|
|
RCP/CNU |
8-poliger Multi-Pin-Steckverbinder (x1) |
|
|
TRUNK |
12-polig (x1) |
|
|
LAN-COM |
8-polig (x1) |
|
|
NETWORK TRUNK |
8-polig (x1) |
|
|
SDI E/A 1 bis 4 |
SDI 3G/HD/SD E/A |
|
|
REFERENZ-EINGANG/-AUSGANG |
BNC (x2), Schleifenausgang |
|
|
Eingangsanschlüsse |
|
|
|
AC-EINGANG |
100 V bis 240 V AC (x1) |
|
|
SDI RET 1 bis 4 |
BNC (x4) |
|
|
PROMPTER 1 |
BNC (x2), Schleifenausgang im 1CH-Modus, interne 75-Ω-Abschluss im 2CH-Modus, analoges Signal, 1,0 Vp-p, 75 Ω |
|
|
Ausgangsanschlüsse |
|
|
|
AUDIO-AUSGANG CH1, CH2 |
XLR 3-polig, männlich (x2), 0 dBu/–20 dBu/+4 dBu |
|
|
CHARACTER/ABS/EBU |
BNC (x1), VBS, 1 Vp-p, 75 Ω |
|
|
SDI OUT 1 bis 4 |
SDI 3G/HD/SD AUSGANG |
