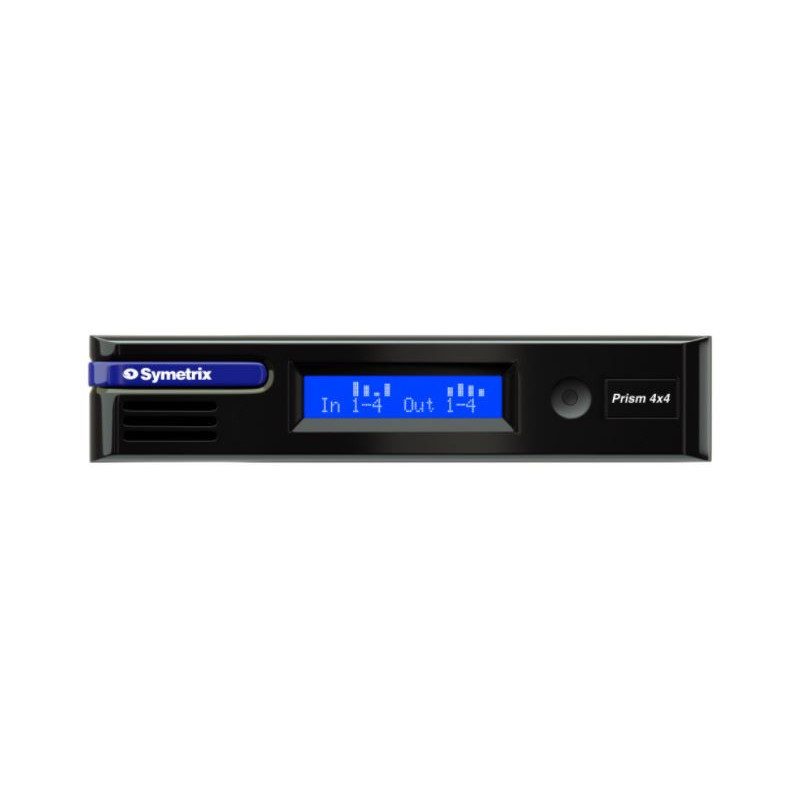

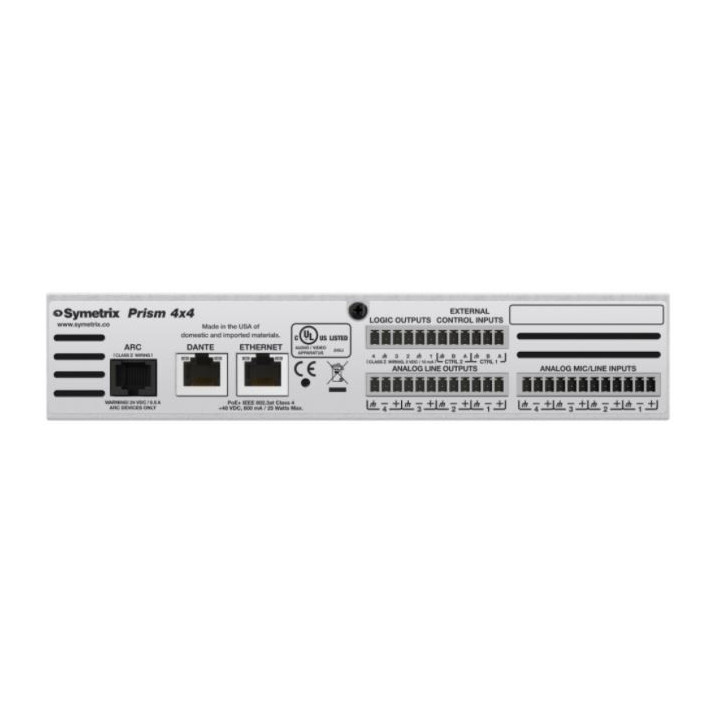

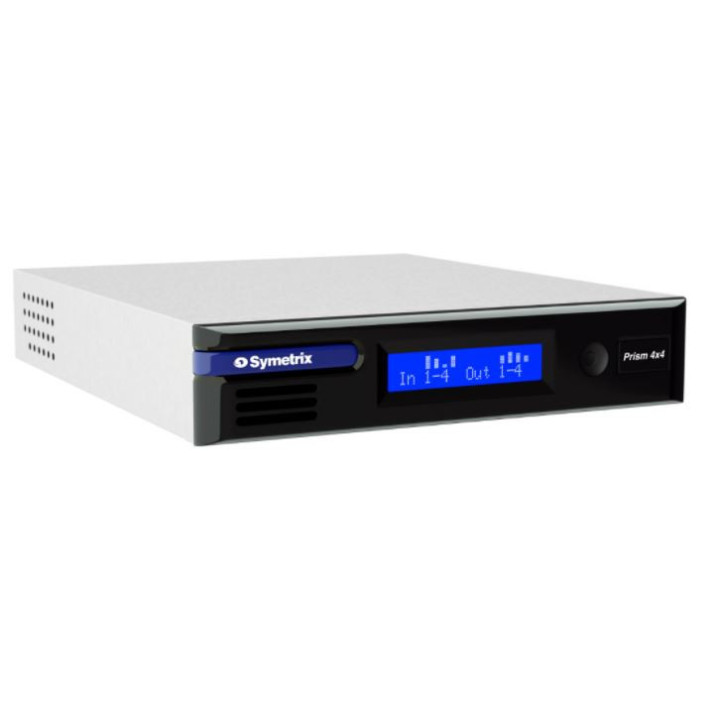

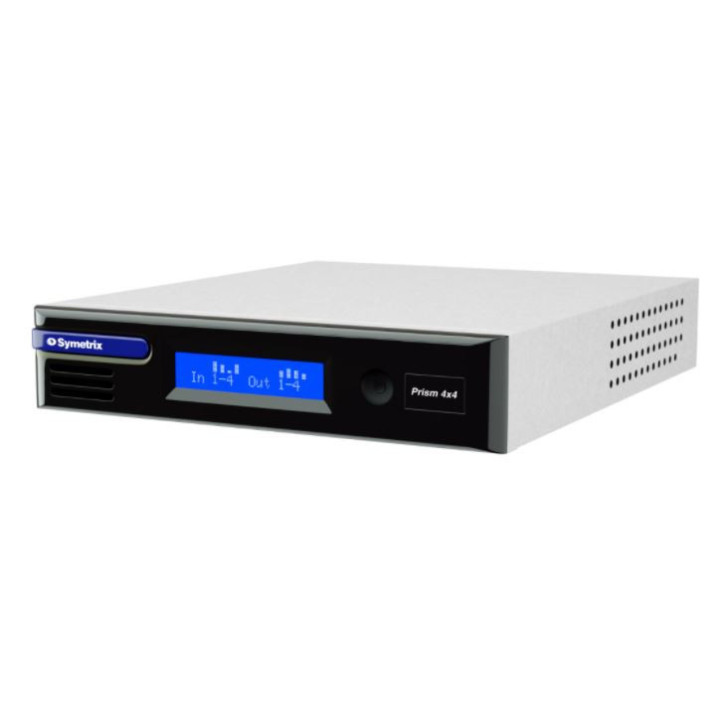

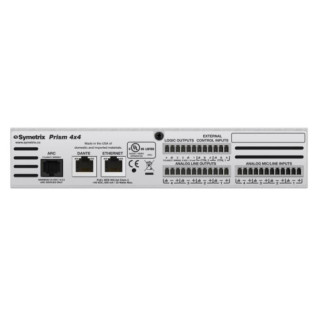

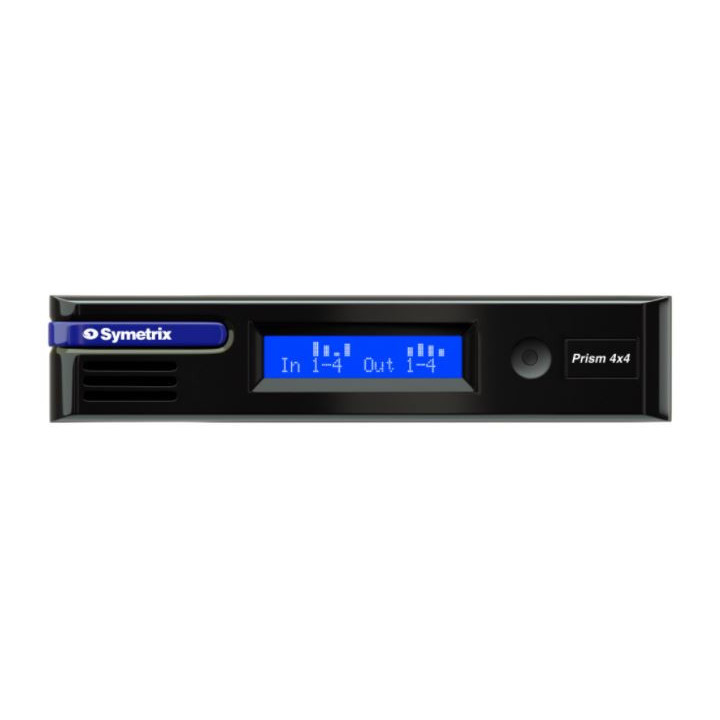

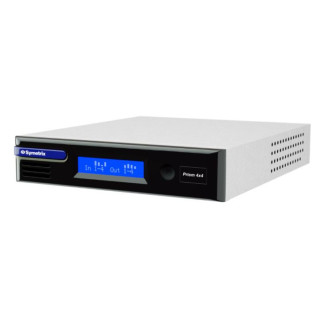

Symetrix - Prism 4x4
Symetrix 80-0114-B - Prism 4x4
3.066,34 CHF Inkl. MwSt
-
Lieferung
- Versand in 2 bis 3 Wochen
-
Abholung im Geschäft
- Verfügbar in 2 bis 3 Wochen
Dante in unserer DNA
Die Prism DSPs bieten 128 Dante-Kanäle (64×64). Das Dante-Protokoll ermöglicht ein äußerst zuverlässiges Multikanal-Audio-Netzwerk über IP. Gemeinsam bieten Symetrix und Dante die schnellste Lösung zur Implementierung, Steuerung und Wartung eines vernetzten DSP-Systems und seiner Zubehörgeräte – einschließlich Dante-kompatibler Mikrofone, Lautsprecher, Leistungsverstärker und Mischpulte von Drittanbietern.
Skalierbarkeit
Die Anzahl der analogen Ein- und Ausgänge in einem Prism-System kann durch die Verwendung der Symetrix Dante analogen E/A-Erweiterungen xIn 4, xIO 4×4, xOut 4, xIn 12 und xOut 12 erhöht werden.
Unbegrenzte Programmierflexibilität
Prism wird mit Composer programmiert – der preisgekrönten CAD-Anwendung mit offener Architektur von Symetrix. Das Besondere an Composer ist die Möglichkeit, Symetrix Dante-Hardware und bestimmte Dante-Hardware von Drittanbietern nativ zu konfigurieren – wodurch die Verwirrung durch mehrere oder redundante Softwareanwendungen entfällt. Hier erfahren Sie mehr über Composer.
Vereinfachte Steuerung
Die verschiedenen Steuerungsoptionen umfassen die kostengünstigen ARC-Wandpanele von Symetrix und die einfach zu erstellende virtuelle Windows-GUI SymVue. Das menschenlesbare Steuerprotokoll von Composer unterstützt die Programmierung von Touchscreens und Steuergeräten von Drittanbietern.
Integrierter Webserver für Status und noch mehr Kontrolle
Der integrierte Webserver von Prism zeigt E/A-Pegel und Diagnosedaten an und hostet ARC-WEB – eine browserbasierte Oberfläche für Smartphones, Tablets und Computer.
Form, Passform und Funktion
Die Prism 8×8, 12×12 und 16×16 wurden mit standardmäßigen 19" x 1U-Gehäusen konzipiert. Für eine praktische Montage vor Ort oder im Rack verfügen die Prism 0×0 und 4×4 über ein 1U-Halbrack-Format.
Eigenschaften
- Revolutionäres DSP-Preis-Leistungs-Verhältnis
- 128 Dante-Kanäle (64×64)
- Versionen 0×0, 4×4, 8×8, 12×12 und 16×16
- Identische DSP-Verarbeitung wie Radius / Edge / Solus NX
- Identischer Verzögerungsspeicher wie Radius / Edge / Solus NX
|
|
Spezifikationen |
|
|
Analoge Eingänge |
|
|
|
Anzahl der Eingänge |
Vier (4) umschaltbare symmetrische Mikrofon- oder Leitungseingänge. |
|
|
Anschlüsse |
3,81 mm Schraubklemmen. |
|
|
Nominaler Eingangspegel |
+4 dBu. |
|
|
Maximaler Eingangspegel |
+23 dBu. |
|
|
Verstärkung des Mikrofonvorverstärkers |
0, 12, 24, 44 oder 54 dB schaltbar mit ± 24 dB Anpassung. |
|
|
Äquivalentes Eingangsrauschen (EIN) des Mikrofonvorverstärkers |
< -125 dB mit Quellimpedanz von 150 Ohm. BW 22,4 kHz. |
|
|
CMRR |
> 79 dB @ 1 kHz, Einheitsverstärkung. |
|
|
Eingangsimpedanz |
8k Ohm symmetrisch, 4k Ohm asymmetrisch. |
|
|
Phantomspeisung (pro Eingang) |
+48 VDC, maximal 10 mA. |
|
|
Dynamikbereich |
> 113 dB, A-bewertet. |
|
|
THD+Rauschen |
< -100 dB ; BW 22,4 kHz, unbewertet ; 1 kHz @ +15 dBu mit 0 dB Verstärkung. Rohverstärkung auf +4 dBu eingestellt. |
|
|
A/D-Latenz |
0,28 ms. |
|
|
Mechanisch |
|
|
|
Erforderlicher Platzbedarf |
Halbrack (BxTxH: 20,83 cm x 22,86 cm x 4,37 cm / 8,2 in x 9 in x 1,72 in) Die Tiefe schließt keinen Platz für Anschlüsse ein. Planen Sie mindestens 7,62 cm zusätzlichen Freiraum für die Verbindungen auf der Rückseite ein. Je nach Ihrer spezifischen Verkabelung und Ihren Anschlüssen kann zusätzliche Tiefe erforderlich sein. |
|
|
Elektrisch |
PoE+ IEEE 802.3at Klasse 4, maximal 25,5 Watt. Kein Netzspannungsumschalten erforderlich. Hinweis: Vorbehaltlich Änderungen je nach Ermittlung des tatsächlichen Leistungsbedarfs. |
|
|
Belüftung |
Die empfohlene maximale Umgebungstemperatur beträgt 30°C / 86°F. Stellen Sie sicher, dass die linke und rechte Seite des Geräts nicht verdeckt sind (minimaler Freiraum 5,08 cm, 2 Zoll). Die Belüftung darf nicht behindert werden, indem die Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. abgedeckt werden. |
|
|
Zertifizierungen und Konformität |
Sicherheit: UL 60065, cUL 60065, IEC 60065. EMV: Gerät "Klasse A" (gilt für alle folgenden) EN 55032, EN 55103-2, EN 61000-3-2, EN 61000-3-3, FCC Part 15, ICES-003. Umwelt: RoHS. |
|
|
Analoge Ausgänge |
|
|
|
Anzahl der Ausgänge |
Vier (4) symmetrische Leitungsausgänge. |
|
|
Anschlüsse |
3,81 mm Schraubklemmen. |
|
|
Nominaler Ausgangspegel |
+4 dBu mit 20 dB Headroom. |
|
|
Maximaler Ausgangspegel |
+24 dBu (+22,8 dBu bei minimaler Last von 2k Ohm). |
|
|
Ausgangsimpedanz |
300 Ohm symmetrisch, 150 Ohm asymmetrisch. |
|
|
Dynamikbereich |
> 117 dB, A-Bewertung. |
|
|
THD+Rauschen |
< -97 dB ; BW 22,4 kHz, unbewertet ; 1 kHz, 0 dB Verstärkung, Ausgang +8 dBu. |
|
|
D/A-Latenz |
0,60 ms. |
|
|
System |
|
|
|
Abtastfrequenz |
48 kHz. |
|
|
Frequenzgang (A/D/A) |
20 Hz – 20 kHz, ± 0,5 dB. |
|
|
Dynamikbereich (A/D/A) |
> 113 dB, A-bewertet. |
|
|
Kanaltrennung (A/D/A) |
> 110 dB @ 1 kHz, +24 dBu. |
|
|
THD+Rauschen |
<-95 dB (BW 22,4 kHz, unbewertet) ; 1 kHz @ +15 dBu mit 0 dB Verstärkung. |
|
|
Latenz (A/D/A) |
1,04 ms, Eingänge zu Ausgängen geroutet. |
|
|
Prozessoren |
1 x Analog Devices SHARC 21489 @ 400 MHz SIMD. |
|
|
Rohe Verarbeitungskapazität |
400 MIPS, 1,6 GFLOPS. |
|
|
Verzögerungsspeicher |
174 Sekunden Mono. |
|
|
Analoge Steuereingänge |
0-3,3 VDC. |
|
|
Empfohlenes externes Steuerpotentiometer |
10k Ohm, linear. |
|
|
Logische Ausgänge |
Niedrig (0V) wenn aktiv, hochgezogen (5V) wenn inaktiv. |
|
|
Maximale externe Versorgungsspannung für logische Ausgänge |
24 VDC. |
|
|
Maximaler Schaltstrom der externen Stromversorgung für die Logikausgänge |
50 mA. |
|
|
Maximaler Ausgangsstrom für logische Ausgänge |
10 mA. |
|
|
RS-485 Seriell-E/A |
38,4 kBaud (Standard) 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusskontrolle. Kann vom ARC-Port getrennt werden. |
|
|
Ethernet-Kabel |
Standard CAT5e oder CAT6, maximale Länge zwischen den Geräten = 100 Meter. |
|
|
Dante-Kabel |
Standard CAT6, maximale Länge zwischen den Geräten = 100 Meter. |
|
|
ARC-Kabel |
Standard CAT5, last- und geräteanzahlabhängig. Maximal verfügbare Leistung 8 Watt. |
|
|
Maximale Anzahl von Geräten pro System |
80 Einheiten pro Site-Datei. |
|
|
Maximale Anzahl gespeicherter Voreinstellungen |
1000 |
