Lynx D VD 1423 - SDI Dustribution Amplifier
Lynx D VD 1423 - SDI Dustribution Amplifier
SDI 12G Dual 1-zu-3 Verteilungsverstärker (unterstützt 270Mbit/s, 1,5GBit/s, 3Gbit/s, 6Gbit/s, 12Gbit/s). Für alle Produktrücksendungen fällt eine Wiedereinlagerungsgebühr von 20% an.
... mehr erfahren
Visuals Preis
651,00 CHF o. MwSt.

703,73 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

Lynx SDI-Verteilungsverstärker

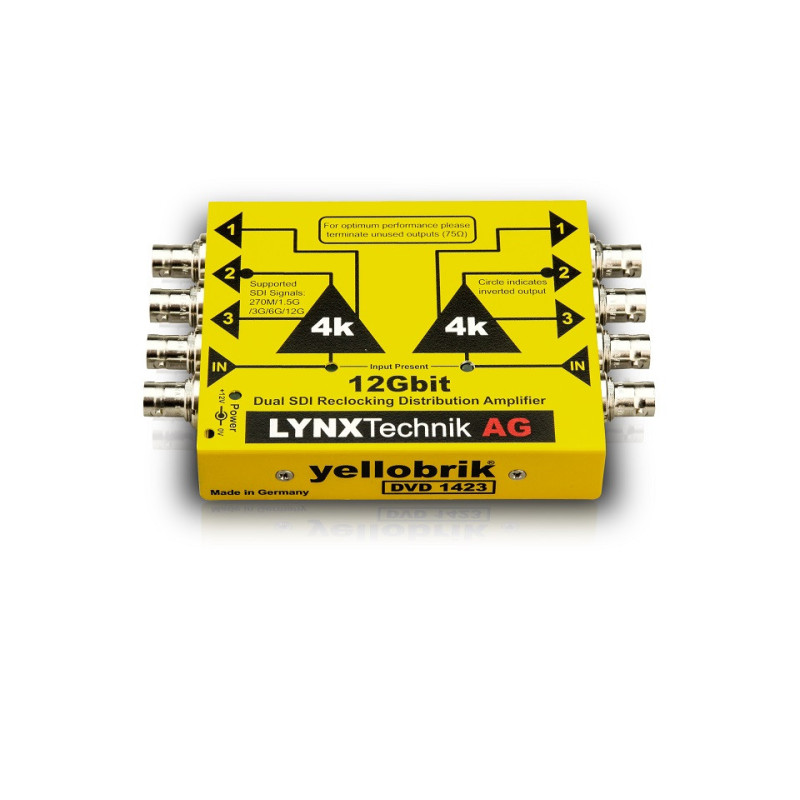

Der DVD 1423 ist ein kompakter SDI-Verteilungsverstärker, geeignet für alle SMPTE-Standard-SDI-Signale von 270Mbit/s bis 4K UHD (12 Gbit/s). Die SDI-Eingangsformate werden automatisch erkannt und alle Ausgänge werden resynchronisiert.
Jeder Kanal ist zu 100% unabhängig und kann bei Bedarf verschiedene SDI-Formate verarbeiten.
Die Standards SMPTE 259M (270Mbit/s), SMPTE 292M (1,5Gbit/s), SMPTE 424M (3Gbit/s), SMPTE 2081 (6GBit/s) und SMPTE 2082 (12GBit/s) werden unterstützt.
Eigenschaften
- 2 unabhängige Eingänge
- 3 Ausgänge pro Kanal
- Geeignet für SDI-Video bis zu 12Gbit/s (4K/UHD)
- Unterstützt SD SDI, HD SDI, 3G SDI, 6G SDI und 12G SDI
- Resynchronisation
- Automatische Erkennung des Eingangsformats
- LED-Anzeige für Eingangspräsenz



Spezifikationen



Eingang

2 x SDI; 75 Ohm BNC-Steckverbinder



SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 2081, SMPTE 2082



Multi-Standard-Betrieb von 270Mbit/s bis 12Gbit/s; Resynchronisation



Elektrische Rückflussdämpfung: >15dB von 5MHz bis 1,5GHz, >10dB von 1,5GHz bis 3GHz, >7dB von 3GHz bis 6GHz; >4dB von 6GHz bis 12GHz



Automatischer Kabel-EQ (Belden xxxx Kabel) 400m @ 270Mbit/s, 200m @ 1,5Gbit/s, 150m @ 3Gbit/s (Belden 1694 Kabel) 90m @ 6Gbit/s; 80m @ 12Gbit/s (Belden 4794R Kabel)

Ausgänge

3 x resynchronisierte Multi-Rate-SDI-Ausgänge pro Kanal; 75 Ohm BNC-Steckverbinder



SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 2081, SMPTE 2082



Elektrische Rückflussdämpfung: >15dB von 5MHz bis 1,5GHz, >10dB von 1,5GHz bis 3GHz, >7dB von 3GHz bis 6GHz; >4dB von 6GHz bis 12GHz



Alignment-Jitter <0,2 UI @ 270Mbit/s, <0,2 UI @ 1,5Gbit/s, <0,3 UI @ 3Gbit/s, 6Gbit/s; 12Gbit/s



Timing-Jitter <0,2 UI @ 270Mbit/s, <1,0 UI @ 1,5Gbit/s, <2,0 UI @ 3Gbit/s, 6Gbit/s; 12Gbit/s

Stromversorgung

+12VDC @ 3,3W nominal - (unterstützt einen Eingangsbereich von 7 - 16VDC)

Physikalische Eigenschaften

Abmessungen: 138mm x 90mm x 22mm (5,43" x 3,54" x 0,86") Steckverbinder enthalten Gewicht: 240g (8,46oz)

Umgebung

5 - 40ºC (41 - 104ºF) 90% Luftfeuchtigkeit (nicht kondensierend)

Enthalten

Modul, AC-Netzteil
