Lynx D VD 1423 - SDI Dustribution Amplifier
Lynx D VD 1423 - SDI Dustribution Amplifier
Amplificateur de distribution SDI 12G double 1 vers 3, (prend en charge 270Mbit/s, 1,5GBit/s, 3Gbit/s, 6Gbit/s, 12Gbit/s). Des frais de restockage de 20% s'appliquent à tous les retours de produits.
... en savoir plus
Prix Visuals
651,00 CHF HT

703,73 CHF TTC

Sur commande
  • Livraison
    • Expédié dans 1 à 2 semaines
  • Retrait en boutiques
    • Disponible dans 1 à 2 semaines

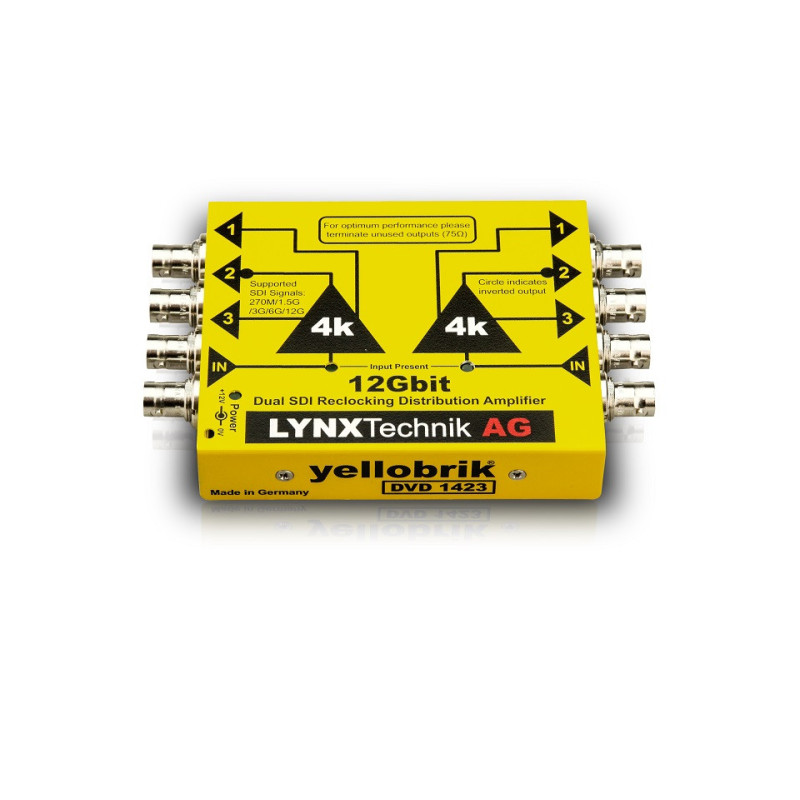

Lynx Amplificateur de distribution SDI
Le DVD 1423 est un amplificateur de distribution SDI compact, adapté à tous les signaux SDI SMPTE standard de 270 Mbit/s jusqu'à 4K UHD (12 Gbit/s). Les formats d'entrée SDI sont automatiquement détectés et toutes les sorties sont resynchronisées.
Chaque canal est 100% indépendant et peut traiter différents formats SDI si nécessaire.
Les normes SMPTE 259M (270 Mbit/s), SMPTE 292M (1,5 Gbit/s), SMPTE 424M (3 Gbit/s), SMPTE 2081 (6 Gbit/s) et SMPTE 2082 (12 Gbit/s) sont prises en charge.
Caractéristiques
- 2 entrées indépendantes
- 3 sorties par canal
- Adapté à la vidéo SDI jusqu'à 12 Gbit/s (4K/UHD)
- Prend en charge SD SDI, HD SDI, 3G SDI, 6G SDI et 12G SDI
- Resynchronisation
- Détection automatique du format d'entrée
- Indication LED de présence d'entrée



Spécifications



Entrée

2 x SDI; connecteur BNC 75 Ohm



SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 2081, SMPTE 2082



Fonctionnement multi-standard de 270 Mbit/s à 12 Gbit/s; resynchronisation



Perte de retour électrique : >15 dB de 5 MHz à 1,5 GHz, >10 dB de 1,5 GHz à 3 GHz, >7 dB de 3 GHz à 6 GHz; >4 dB de 6 GHz à 12 GHz



EQ automatique du câble (câble Belden xxxx) 400 m @ 270 Mbit/s, 200 m @ 1,5 Gbit/s, 150 m @ 3 Gbit/s (câble Belden 1694) 90 m @ 6 Gbit/s; 80 m @ 12 Gbit/s (câble Belden 4794R)

Sorties

3 x sorties SDI resynchronisées multi-débit par canal; connecteurs BNC 75 Ohm



SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE 2081, SMPTE 2082



Perte de retour électrique : >15 dB de 5 MHz à 1,5 GHz, >10 dB de 1,5 GHz à 3 GHz, >7 dB de 3 GHz à 6 GHz; >4 dB de 6 GHz à 12 GHz



Gigue d'alignement <0,2 UI @ 270 Mbit/s, <0,2 UI @ 1,5 Gbit/s, <0,3 UI @ 3 Gbit/s, 6 Gbit/s; 12 Gbit/s



Gigue temporelle <0,2 UI @ 270 Mbit/s, <1,0 UI @ 1,5 Gbit/s, <2,0 UI @ 3 Gbit/s, 6 Gbit/s; 12 Gbit/s

Alimentation

+12 VDC @ 3,3 W nominal - (prend en charge une plage d'entrée de 7 - 16 VDC)

Caractéristiques physiques

Dimensions : 138 mm x 90 mm x 22 mm (5,43" x 3,54" x 0,86") connecteurs inclus Poids : 240 g (8,46 oz)

Environnement

5 - 40 ºC (41 - 104 ºF) 90% d'humidité (sans condensation)

Inclus

Module, alimentation AC
