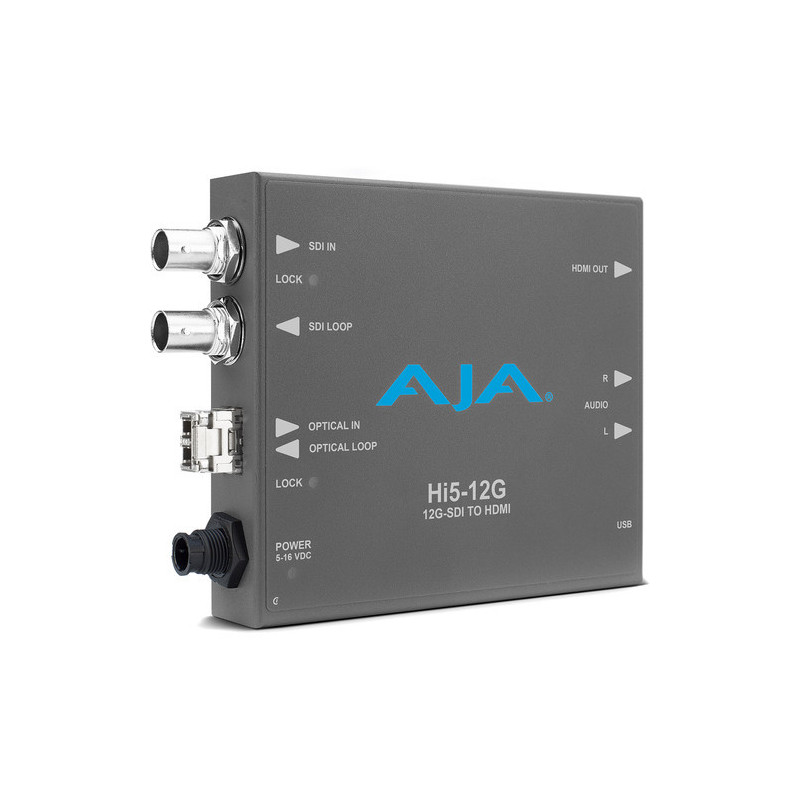

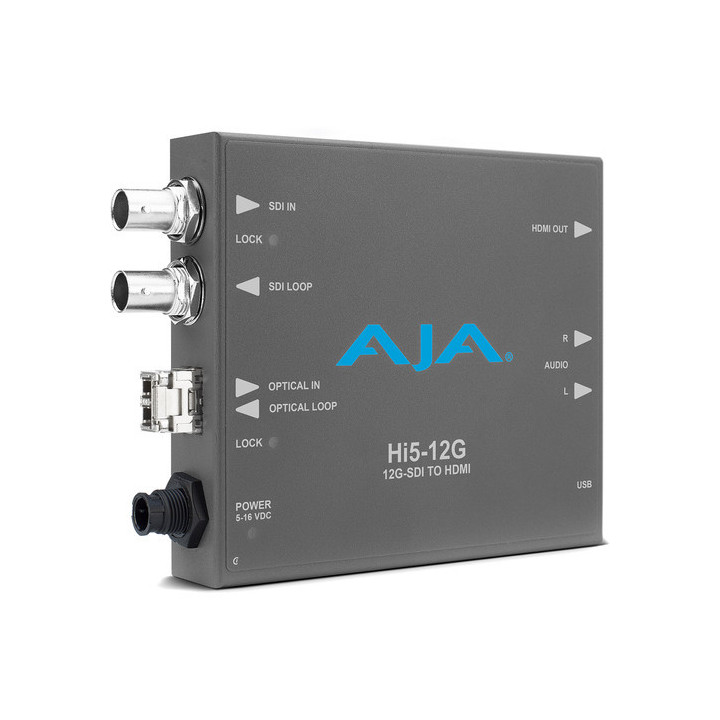

AJA Hi5-12G-R 12G-SDI zu HDMI 2.0 Mini-Konverter mit LC-Faserempfänger
Der AJA Hi5-12G-R 12G-SDI zu HDMI 2.0 Mini-Konverter mit LC-Faserempfänger konvertiert eine 12G-SDI- oder LC-Faser-Eingangsquelle in einen HDMI 2.0-Ausgang. Dieser kompakte Konverter kann ein 4K- oder 12G-SDI-Fasersignal bis zu 10 Kilometer erweitern und integriert einen resynchronisierten SDI-Loop-Ausgang. Er unterstützt Videoauflösungen bis zu DCI 4K (4096 x 2160) und UHD 4K (3840 x 2160). Mit Unterstützung bis DCI/UHD 4K60, HFR (hohe Bildraten) und HDR-Metadatengenerierung fügt sich der Hi5-12G-R nahtlos in Ihren professionellen Workflow ein.
Eine LED-Anzeige zeigt eine von fünf Farben an, wenn Ihr Eingangssignal verriegelt ist: Blau für 12G-SDI, Violett für 6G-SDI, Bernstein für 3G-SDI, Rot für HD-SDI oder Grün für SD-SDI. Ein USB-Anschluss ermöglicht einfache Updates und Konfiguration mit der mitgelieferten Mini-Config Software.
Eingang/Ausgang bis zu acht eingebetteten Audiokanälen über eine praktische Einzelkabel-Audio/Video-Verbindung. Der AJA Hi5-12G-R bietet auch 2-Kanal-RCA-Audioausgänge für separate Audioüberwachung. Dieser Konverter enthält ein universelles Netzteil mit internationalen Steckern für weltweite Nutzung.
Eigenschaften
- Konvertiert einen 12G-SDI- oder Fasereingang in einen HDMI 2.0-Ausgang
- Unterstützt HDMI 2.0b bis zu 18 Gb/s für UHD 4K 60/59.94/50 4:2:2/4:4:4
- Unterstützt Videoauflösungen bis zu DCI 4K (4096 x 2160) und UHD 4K (3840 x 2160)
- Integriert einen resynchronisierten SDI-Loop-Ausgang
- Erweitert 4K-Signale bis zu 10 Kilometer
- HDR-Unterstützung mit HDR10 und HLG (Hybrid Log Gamma)
- Eine LED-Anzeige für die Signalverriegelung zeigt Ihren Eingangsquellentyp mit einer von fünf Farben an
- Eingang/Ausgang bis zu acht eingebetteten Audiokanälen
- Zusätzlicher analoger RCA-2-Kanal-Audioausgang
- Konfiguration und Updates über USB-Anschluss und mitgelieferte Mini-Config Software
- Universelles Netzteil mit internationalen Steckeradaptern
- Kompaktes und tragbares Format
|
|
Spezifikationen
|
|
|
Video
|
|
|
Unterstützte Videoformate
|
DCI 4K : 4096 x 2160p
UHD 4K : 3840 x 2160p
2K : 2048 x 1080p
HD : 1920 x 1080p
HD : 1920 x 1080i
HD : 1280 x 720p
HD : 720 x 576p
HD : 720 x 576i
HD : 720 x 480p
HD : 720 x 480i
|
|
Videoeingang
|
|
|
Auswahl des Eingangssignals
|
12G Fiber : 1 x LC-Faser
SMPTE-2082/2081/424/297/292/259
12G/HD/SD-SDI : 1 x BNC
SMPTE-2082/2081/424/292/259
|
|
Chroma-Subsampling
|
YCbCr 4:2:2/4:4:4/4:2:0
RGB 4:4:4, SMPTE oder Vollbereich
|
|
Bittiefe
|
8, 10, 12 Bit (HFR 4K/UHD 4:4:4 auf 8 Bit begrenzt)
|
|
4K-Signalintegration
|
DCI/UHD 4K-Quellen-Mapping auf Two Sample Interleave (2SI)
|
|
Optischer Faser-Videoeingang
|
Nennwellenlänge, Empfänger :
1260 nm (Minimum), 1620 nm (Maximum)
Optische Empfindlichkeit : -10 dBm (Minimum 12 Gb/s), -14 dBm (Minimum 3 Gb/s)
Überlastleistung : -2 dB (Minimum)
|
|
Videoausgang
|
|
|
Videoausgangsanschlüsse
|
12G/HD/SD-SDI : 1 x BNC
SMPTE-2082/2081/424/292/259
|
|
Chroma-Subsampling
|
YCbCr 4:2:2/4:4:4
RGB 4:4:4, SMPTE oder Vollbereich
|
|
Bittiefe
|
8, 10 Bit
|
|
Optischer Faser-Videoausgang
|
Nennwellenlänge, Sender :
1260 nm (Minimum), 1310 nm (typisch), 1360 nm (Maximum)
Optische Leistung : -5 dBm (Minimum), 0,5 dBm (Maximum)
Extinktionsverhältnis : 5,4 dB (Minimum)
|
|
Maximale Kabellänge (optisch)
|
1,24 Meilen / 2 km
|
|
Unterstützte Ausgangsauflösungen
|
1 x 12G-SDI :
4096 x 2160 : 60/59.94/50/30/29.97/25/24/23.98
3840 x 2160 : 60/59.94/50/30/29.97/25/24/23.98
1 x 6G-SDI :
4096 x 2160 : 30/29.97/25/24/23.98
3840 x 2160 : 30/29.97/25/24/23.98
1 x 3G-SDI (Level A oder B Dual Link) :
2048 x 1080p : 60/59.94/50/30/29.97/25/24/23.98
2048 x 1080PsF : 30/29.97/25/24/23.98
1080p : 60/59.94/50/30/29.97/25/24/23.98
1080PsF : 30/29.97/25/24/23.98
1080i : 60/59.94/50
720p : 60/59.94/50
1 x 1.5G-SDI :
2048 x 1080p : 30/29.97/25/24/23.98
2048 x 1080PsF : 30/29.97/25/24/23.98
1080p : 30/29.97/25/24/23.98
1080PsF : 30/29.97/25/24/23.98
1080i : 60/59.94/50
720p : 60/59.94/50
1 x 270 Mb SDI :
625i : 50
525i : 59.94
|
|
Audio
|
|
|
Digitaler Audioeingang
|
Eingebettetes Audio : 24 Bit, 8 Kanäle
|
|
Analoger Audioeingang
|
Anschlüsse : 2 x RCA, 2 Kanäle, -10 dBu (nominal)
|
|
Digitaler Audioausgang
|
SDI-eingebettetes Audio : 24 Bit, 8 Kanäle
|
|
Benutzeroberfläche
|
|
|
Konfiguration
|
1 x USB
|
|
Stromversorgung
|
|
|
Netzteil
|
5-20 VDC geregelt, 11 W
|
|
Umgebung
|
|
|
Betriebs-Temperatur und Luftfeuchtigkeit
|
32 bis 104°F / 0 bis 40°C*
10-90%, ohne Kondensation
|
|
Lagertemperatur
|
Ausgeschaltet :
-40 bis 140°F / -40 bis 60°C
|
|
Betriebshöhe
|
< 10 000 / 3048 m
|
|
Allgemein
|
|
|
Abmessungen
|
4,6 x 4,02 x 0,9" / 116,84 x 102,11 x 22,86 mm
|
|
Gewicht
|
0,5 lb / 0,23 kg
|
