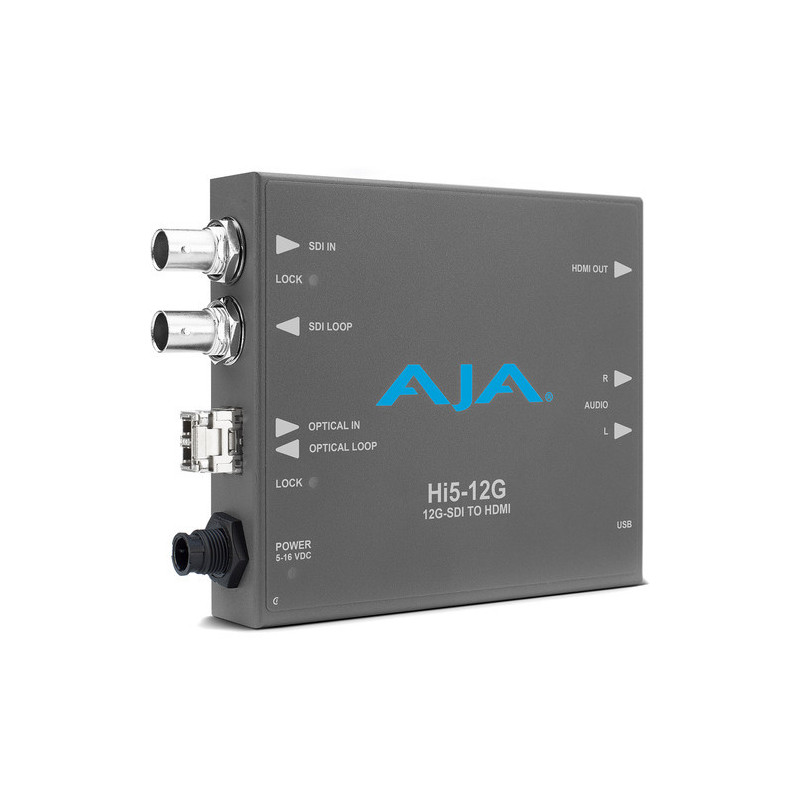

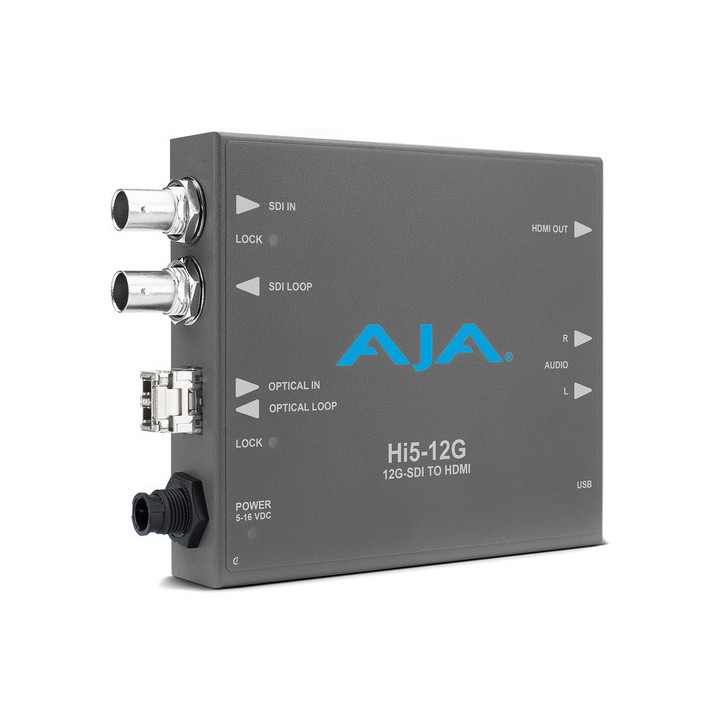

Mini-convertitore AJA Hi5-12G-R 12G-SDI a HDMI 2.0 con ricevitore fibra LC
Il mini-convertitore AJA Hi5-12G-R 12G-SDI a HDMI 2.0 con ricevitore fibra LC converte una sorgente d'ingresso 12G-SDI o fibra LC in uscita HDMI 2.0. Questo convertitore compatto può estendere un segnale fibra 4K o 12G-SDI fino a 10 chilometri e integra un'uscita loop SDI risincronizzata. Supporta risoluzioni video fino a DCI 4K (4096 x 2160) e UHD 4K (3840 x 2160). Con il supporto fino a DCI/UHD 4K60, gli HFR (frequenze di fotogrammi elevate) e la generazione di metadati HDR, l'Hi5-12G-R si integra perfettamente nel vostro flusso di lavoro professionale.
Un indicatore LED visualizza uno dei cinque colori quando il segnale d'ingresso è bloccato: blu per 12G-SDI, viola per 6G-SDI, ambra per 3G-SDI, rosso per HD-SDI o verde per SD-SDI. Una porta USB consente aggiornamenti e configurazione facili con il software Mini-Config incluso.
Ingresso/uscita fino a otto canali audio integrati tramite una pratica connessione audio/video a cavo singolo. L'AJA Hi5-12G-R fornisce anche uscite audio RCA a 2 canali per un monitoraggio audio separato. Questo convertitore include un'alimentazione universale con connettori internazionali per l'utilizzo in tutto il mondo.
Caratteristiche
- Converte un ingresso sorgente 12G-SDI o fibra in uscita HDMI 2.0
- Supporta HDMI 2.0b fino a 18 Gb/s per UHD 4K 60/59.94/50 4:2:2/4:4:4
- Supporta risoluzioni video fino a DCI 4K (4096 x 2160) e UHD 4K (3840 x 2160)
- Integra un'uscita loop SDI risincronizzata
- Estende i segnali 4K fino a 10 chilometri
- Supporto HDR con HDR10 e HLG (Hybrid Log Gamma)
- Un display LED di blocco del segnale indica il tipo di sorgente d'ingresso con uno dei cinque colori
- Ingresso/uscita fino a otto canali audio integrati
- Uscita audio analogica RCA a 2 canali aggiuntiva
- Configurazione e aggiornamenti tramite porta USB e software Mini-Config incluso
- Alimentazione universale con set di connettori internazionali
- Formato compatto e portatile
|
|
Specifiche
|
|
|
Video
|
|
|
Formati video supportati
|
DCI 4K : 4096 x 2160p
UHD 4K : 3840 x 2160p
2K : 2048 x 1080p
HD : 1920 x 1080p
HD : 1920 x 1080i
HD : 1280 x 720p
HD : 720 x 576p
HD : 720 x 576i
HD : 720 x 480p
HD : 720 x 480i
|
|
Ingresso video
|
|
|
Selezione del segnale d'ingresso
|
12G Fibra : 1 x fibra LC
SMPTE-2082/2081/424/297/292/259
12G/HD/SD-SDI : 1 x BNC
SMPTE-2082/2081/424/292/259
|
|
Sottocampionamento cromatico
|
YCbCr 4:2:2/4:4:4/4:2:0
RGB 4:4:4, SMPTE o gamma completa
|
|
Profondità di bit
|
8, 10, 12 bit (HFR 4K/UHD 4:4:4 limitato a 8 bit)
|
|
Integrazione del segnale 4K
|
Mappatura di sorgenti DCI/UHD 4K verso un interlacciamento a due campioni (2SI)
|
|
Ingresso video fibra ottica
|
Lunghezza d'onda nominale, Ricevitore :
1260 nm (minimo), 1620 nm (massimo)
Sensibilità ottica : -10 dBm (minimo 12 Gb/s), -14 dBm (minimo 3 Gb/s)
Potenza di sovraccarico : -2 dB (minimo)
|
|
Uscita video
|
|
|
Connettori di uscita video
|
12G/HD/SD-SDI : 1 x BNC
SMPTE-2082/2081/424/292/259
|
|
Sottocampionamento cromatico
|
YCbCr 4:2:2/4:4:4
RGB 4:4:4, SMPTE o gamma completa
|
|
Profondità di bit
|
8, 10 bit
|
|
Uscita video fibra ottica
|
Lunghezza d'onda nominale, Trasmettitore :
1260 nm (minimo), 1310 nm (tipico), 1360 nm (massimo)
Potenza ottica : -5 dBm (minimo), 0,5 dBm (massimo)
Rapporto di estinzione : 5,4 dB (minimo)
|
|
Distanza massima del cavo (ottico)
|
1,24 miglia / 2 km
|
|
Risoluzioni di uscita supportate
|
1 x 12G-SDI :
4096 x 2160 : 60/59.94/50/30/29.97/25/24/23.98
3840 x 2160 : 60/59.94/50/30/29.97/25/24/23.98
1 x 6G-SDI :
4096 x 2160 : 30/29.97/25/24/23.98
3840 x 2160 : 30/29.97/25/24/23.98
1 x 3G-SDI (Livello A o B dual link) :
2048 x 1080p : 60/59.94/50/30/29.97/25/24/23.98
2048 x 1080PsF : 30/29.97/25/24/23.98
1080p : 60/59.94/50/30/29.97/25/24/23.98
1080PsF : 30/29.97/25/24/23.98
1080i : 60/59.94/50
720p : 60/59.94/50
1 x 1.5G-SDI :
2048 x 1080p : 30/29.97/25/24/23.98
2048 x 1080PsF : 30/29.97/25/24/23.98
1080p : 30/29.97/25/24/23.98
1080PsF : 30/29.97/25/24/23.98
1080i : 60/59.94/50
720p : 60/59.94/50
1 x 270 Mb SDI :
625i : 50
525i : 59.94
|
|
Audio
|
|
|
Ingresso audio digitale
|
Audio integrato : 24 bit, 8 canali
|
|
Ingresso audio analogico
|
Connettori : 2 x RCA, 2 canali, -10 dBu (nominale)
|
|
Uscita audio digitale
|
Audio SDI integrato : 24 bit, 8 canali
|
|
Interfaccia utente
|
|
|
Configurazione
|
1 x USB
|
|
Alimentazione
|
|
|
Alimentatore
|
5-20 VDC regolato, 11 W
|
|
Ambiente
|
|
|
Temperatura e umidità di esercizio
|
32 a 104°F / 0 a 40°C*
10-90%, senza condensazione
|
|
Temperatura di conservazione
|
Spento :
-40 a 140°F / -40 a 60°C
|
|
Altitudine di esercizio
|
< 10 000 / 3048 m
|
|
Generale
|
|
|
Dimensioni
|
4,6 x 4,02 x 0,9" / 116,84 x 102,11 x 22,86 mm
|
|
Peso
|
0,5 lb / 0,23 kg
|
