CWDM-Faser mit 9 Kanälen und LC-Steckverbindern (1450nm - 1610nm). Für alle Produktrücksendungen fällt eine Wiedereinlagerungsgebühr von 20% an.
... mehr erfahren
Visuals Preis
1.260,00 CHF o. MwSt.

1.362,06 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

Lynx 9-Kanal CWDM-Faser

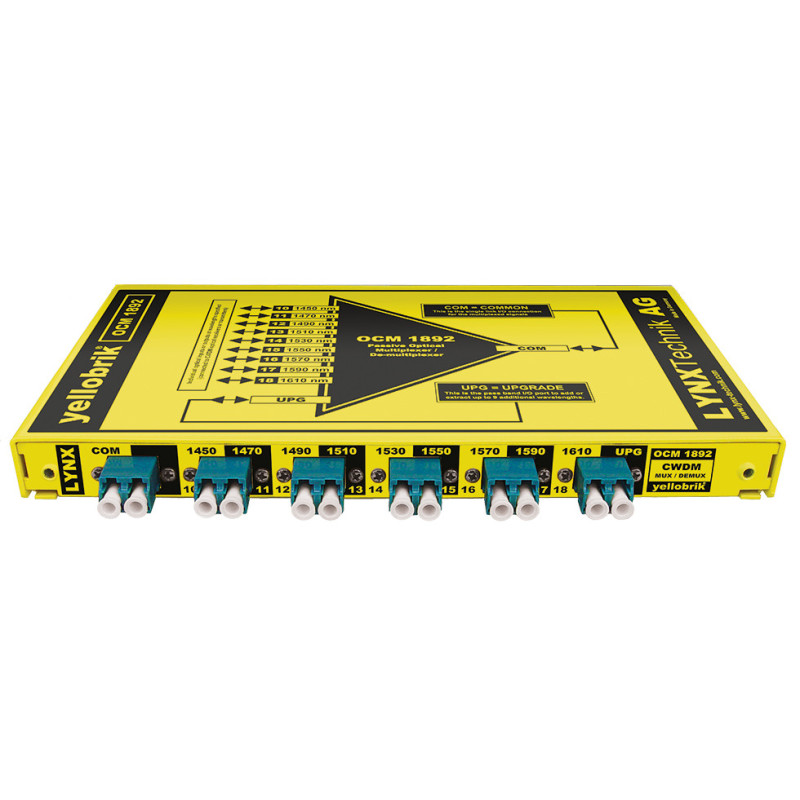

Der OCM 1892 ist ein kompakter, passiver 9-Kanal CWDM optischer Multiplexer / Demultiplexer, der zum Senden oder Empfangen von bis zu 9 einzelnen Signalen über eine einzelne Faserverbindung entwickelt wurde. Das Modul verfügt über einen UPG (Upgrade) Port zur Verbindung mit dem OCM 1891, der die Kapazität der Module auf 18 CWDM-Kanäle erweitert.

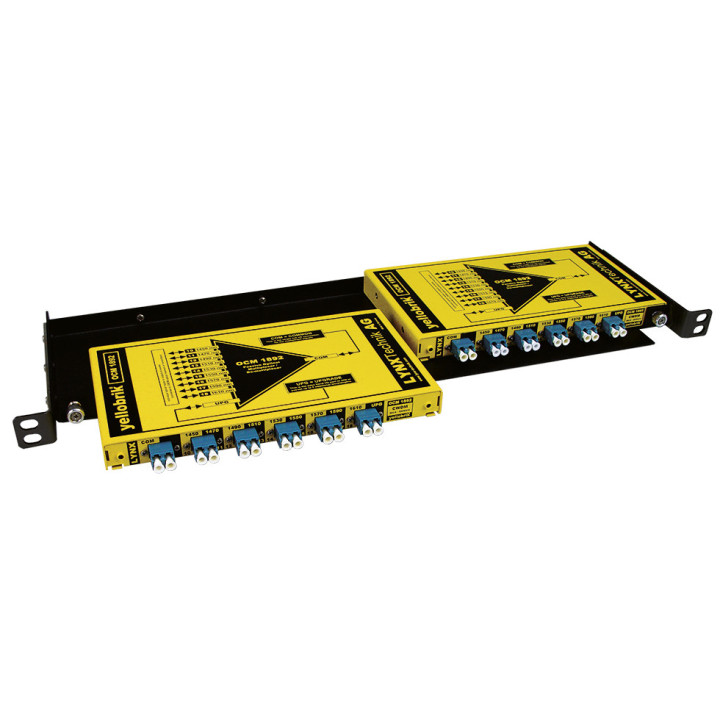

Die Module können eigenständig verwendet oder in das optionale 19" 1/2 RU RFR 1018 Rack-Gehäuse integriert werden, ideal für Systeminstallationen.
Perfekt geeignet für den Einsatz mit yellobrik CWDM-Fasermodulen (alle 18 verfügbaren Wellenlängen).
Eigenschaften
- Senden / Empfangen von bis zu 9 Kanälen über eine einzige Faser
- 1450 nm bis 1610 nm (ITU-T G.694.2)
- Passiver Betrieb (keine Stromversorgung erforderlich)
- Kombinierbar mit OCM 1891 für 18 Kanäle
- LC/PC Singlemode-Glasfaseranschlüsse
- Optionales 19" 1/2 RU Rack-Gehäuse



Spezifikationen



Optische E/A

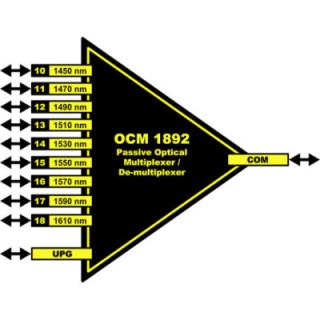

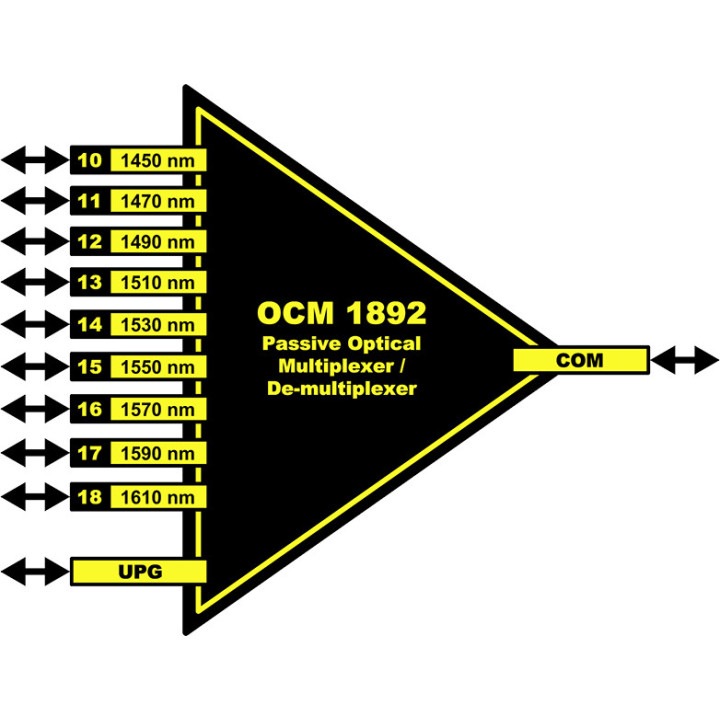

9 Glasfaser-E/A-Kanäle (10 bis 18) Mittenfrequenzen aus ITU-T G.694.2 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 nm



1 COM-Anschluss (gemeinsam) = multiplexierte E/A



1 UPG (Upgrade) E/A-Anschluss (Bandbreitenanschluss zum OCM 1892 Modul)



LC/PC SMF (Singlemode) Anschlüsse



Kanaleinfügungsdämpfung: 2,7 dB UPG-Einfügungsdämpfung: 2,7 dB



Polarisationsabhängiger Verlust: max. 0,2 dB



Rückflussdämpfung: > 45 dB



Isolation (zum benachbarten Kanal): > 30 dB



Direktivität > 55 dB



Temperaturabhängiger Verlust: < 0,005 dB/°C



Temperaturabhängige Wellenlängenvariation: < 0,003 nm/°C



Max. Eingangsleistung: 500 mW



Simplex- oder Vollduplex-Betrieb

Stromversorgung

Keine erforderlich (passiver Betrieb)

Physikalisch

Abmessungen: L: 108 mm x B: 198 mm x H: 19 mm (4,25" x 7,79" x 0,75") Gewicht: 230 g (8,1 oz)
