9 Channel Fiber CWDM with LC connectors (1450nm - 1610nm). A 20% restocking fee applies to all product returns.
... scopri di più
Prezzi Visuals
1.260,00 CHF IVA escl.

1.362,06 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 1-2 settimane
  • Ritiro in negozio
    • Disponibile in 1-2 settimane

Lynx 9 canali Fibra CWDM

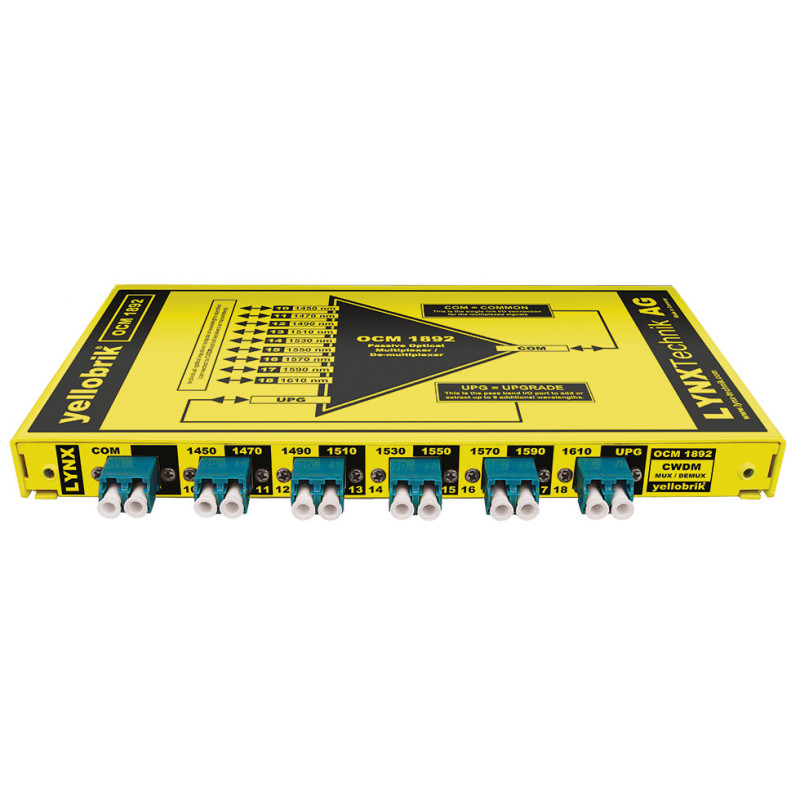

L'OCM 1892 è un multiplexer/demultiplexer ottico passivo CWDM compatto a 9 canali progettato per inviare o ricevere fino a 9 segnali individuali su un singolo collegamento in fibra. Il modulo dispone di una porta UPG (Upgrade) per collegarsi all'OCM 1891, che estende la capacità dei moduli a 18 canali CWDM.

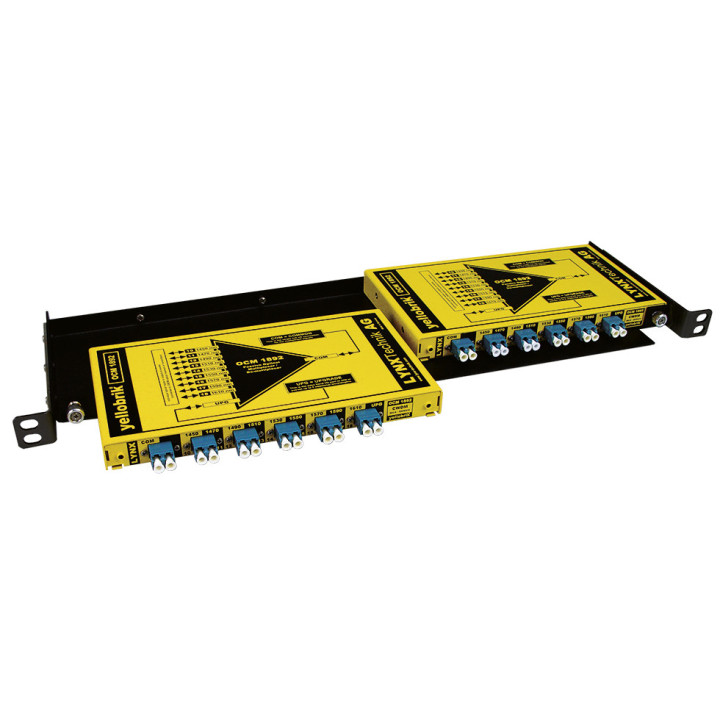

I moduli possono essere utilizzati in modo autonomo o integrati nel telaio rack 19" 1/2 RU RFR 1018 opzionale, ideale per le installazioni di sistema.
Perfettamente adatto per l'uso con i moduli in fibra CWDM yellobrik (le 18 lunghezze d'onda disponibili).
Caratteristiche
- Invio/ricezione fino a 9 canali su una singola fibra
- 1450 nm a 1610 nm (ITU-T G.694.2)
- Funzionamento passivo (nessuna alimentazione richiesta)
- Combinabile con OCM 1891 per 18 canali
- Connessioni ottiche monomodali LC/PC
- Telaio rack 19" 1/2 RU opzionale



Specifiche



I/O ottici

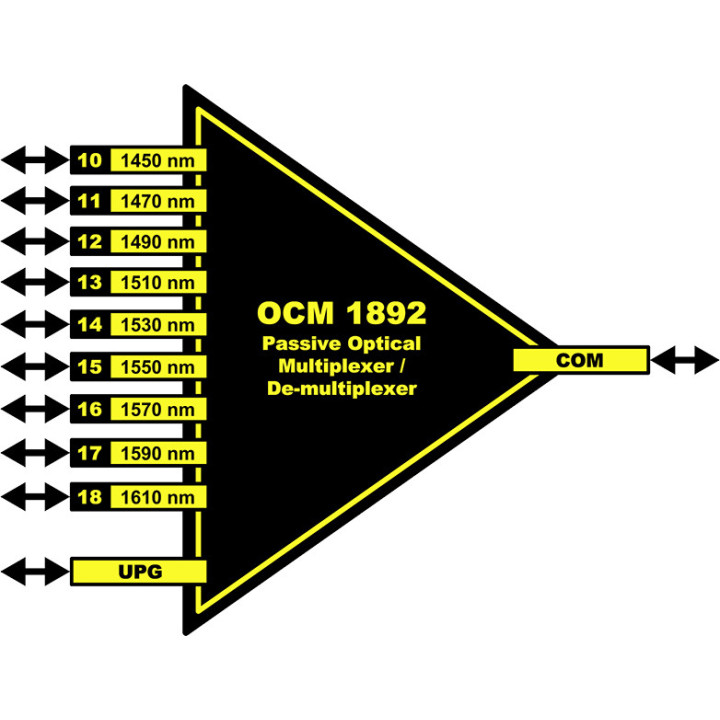

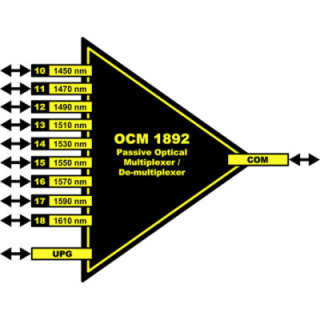

9 canali I/O in fibra ottica (10 a 18) Frequenze centrali derivate dall'ITU-T G.694.2 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 nm



1 connessione COM (comune) = I/O multiplexati



1 connessione I/O UPG (Upgrade) (connessione di banda passante al modulo OCM 1892)



Connettori LC/PC SMF (monomodale)



Perdita di inserzione del canale: 2,7 dB Perdita di inserzione UPG: 2,7 dB



Perdita dipendente dalla polarizzazione: max 0,2 dB



Perdita di ritorno: > 45 dB



Isolamento (verso il canale adiacente): > 30 dB



Direttività > 55 dB



Perdita dipendente dalla temperatura: < 0,005 dB/°C



Variazione della lunghezza d'onda dipendente dalla temperatura: < 0,003 nm/°C



Potenza di ingresso max.: 500 mW



Funzionamento simplex o duplex integrale

Alimentazione

Nessuna richiesta (funzionamento passivo)

Fisico

Dimensioni: L: 108 mm x l: 198 mm x H: 19 mm (4,25" x 7,79" x 0,75") Peso: 230 g (8,1 oz)
