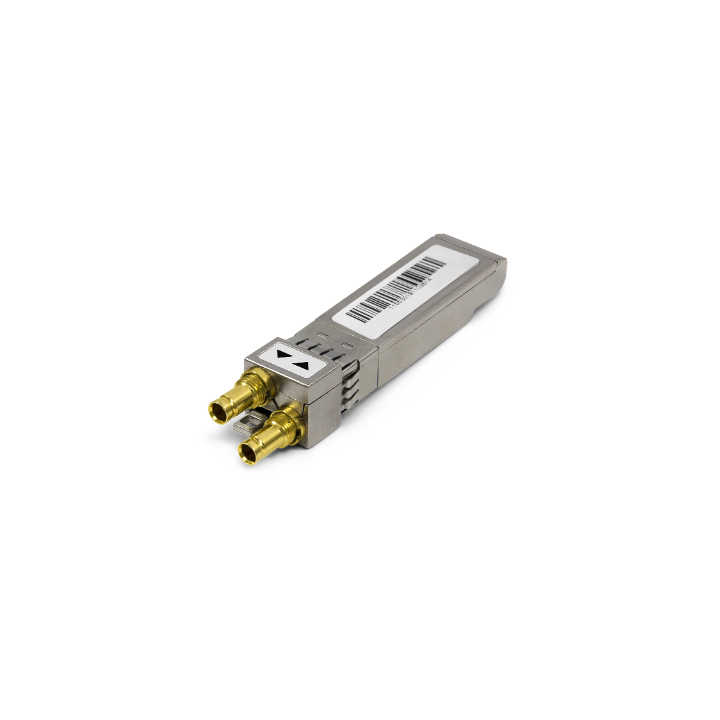

Lynx OH-TR-SDI - 3G/HD/SD video SFP, Transceiver

1011564
Lynx OH-TR-SDI - 3G/HD/SD video SFP, Transceiver
Lynx OH-TR-SDI - 3G/HD/SD video SFP, Transceiver
3G/HD/SD-Video-SFP-Modul, Sender-Empfänger, DIN 1.0/2.3-Anschlüsse. Für alle Produktrücksendungen fällt eine Wiedereinlagerungsgebühr von 20 % an.
... mehr erfahren
Visuals Preis
404,00 CHF o. MwSt.

436,72 CHF Inkl. MwSt

Auf Bestellung
  • Lieferung
    • Versand in 1 bis 2 Wochen
  • Abholung im Geschäft
    • Verfügbar in 1 bis 2 Wochen

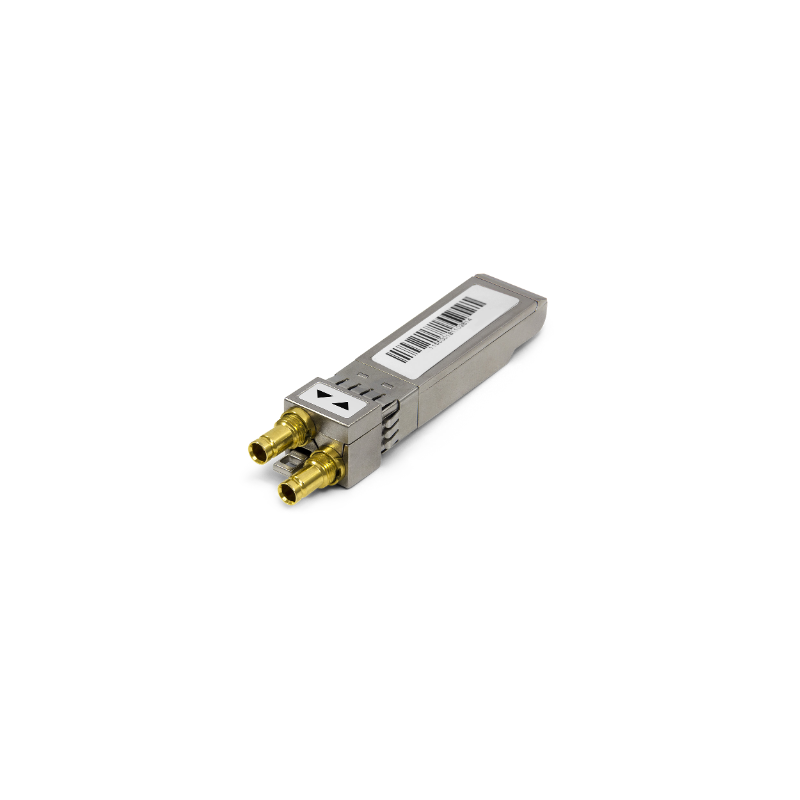

Lynx 3G/HD/SD Video SFP-Transceiver
Der koaxiale Transceiver OH-TR-SDI ist eine vollständig integrierte Steckoption für bestimmte LYNX Technik Produkte. Dies ermöglicht die Umwandlung des in den Produkten enthaltenen integrierten SFP-Faser-E/A-Ports zur Annahme elektrischer SDI-Signale.
Das Modul unterstützt SDI-Signale mit 270Mbit, 1.5Gbit und 3Gbit gemäß den Standards SMPTE 424M, 292M, 259M.
Die elektrischen SDI-Verbindungen werden über DIN 1.0/2.3-Steckverbinder hergestellt.
Eigenschaften
- Koaxialer SFP-Transceiver für SDI-Signale 270Mbit, 1.5Gbit, 3Gbit
- Unterstützung der Standards SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
- Wandelt integrierte SDI-Faser-E/A-Ports in elektrische SDI-E/A-Ports um
- Zur Verwendung mit yellobrik, Series 5000 und greenMachine Produktreihen
- DIN 1.0/2.3-Steckverbinder
- Steckbar und Hot-Swap-fähig
- Bleifrei und RoHS-konform



Spezifikationen



SDI-Eingang (RX)



Videostandards

Multi-Standard-Betrieb von 270Mbit/s bis 3Gbit/s gemäß SMPTE 424M, SMPTE 292M, SMPTE 259M,

DVB-ASI (270Mbit)

Anschluss

DIN 1.0/2.3

Impedanz

75Ω

Eingangsrückflussdämpfung

Bandbreite 0 -1.5G = 18 IRL (typisch)
Bandbreite 1.5-3G = 13 IRL (typisch)

Jitter

270Mbit = 0.2 UI

1.5Gbit = 0.3 UI

3Gbit = 0.35 UI

Kabellänge (Belden 1694A)

270Mbit = 350m

1.5Gbit = 170m

3Gbit = 110m

SDI-Ausgang (TX)



Videostandards

Multi-Standard-Betrieb von 270Mbit/s bis 3Gbit/s gemäß SMPTE 424M, SMPTE 292M, SMPTE 259M,

DVB-ASI (270Mbit)

Anschluss

DIN 1.0/2.3

Impedanz

75Ω

Ausgangsrückflussdämpfung

Bandbreite 0 -1.5G = 27 IRL (typisch)
Bandbreite 1.5-3G = 13 IRL (typisch)

Zusätzlicher Jitter

270Mbit = 15 ps (p-p)

1.5Gbit = 18 ps (p-p)

3Gbit = 20 ps (p-p)

Mechanisch



Abmessungen (ohne Steckverbinder - (typ))

57mm x 13.4mm x 12.4mm

Gewicht

50g

SFP-Steckerbelegung

MSA
