Lynx OH-TR-SDI - 3G/HD/SD video SFP, Transceiver

1011564
Lynx OH-TR-SDI - 3G/HD/SD video SFP, Transceiver
Lynx OH-TR-SDI - 3G/HD/SD video SFP, Transceiver
Modulo SFP video 3G/HD/SD, ricetrasmettitore, connettori DIN 1.0/2.3. Si applica una commissione di ristoccaggio del 20% su tutti i resi dei prodotti.
... scopri di più
Prezzi Visuals
404,00 CHF IVA escl.

436,72 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 1-2 settimane
  • Ritiro in negozio
    • Disponibile in 1-2 settimane

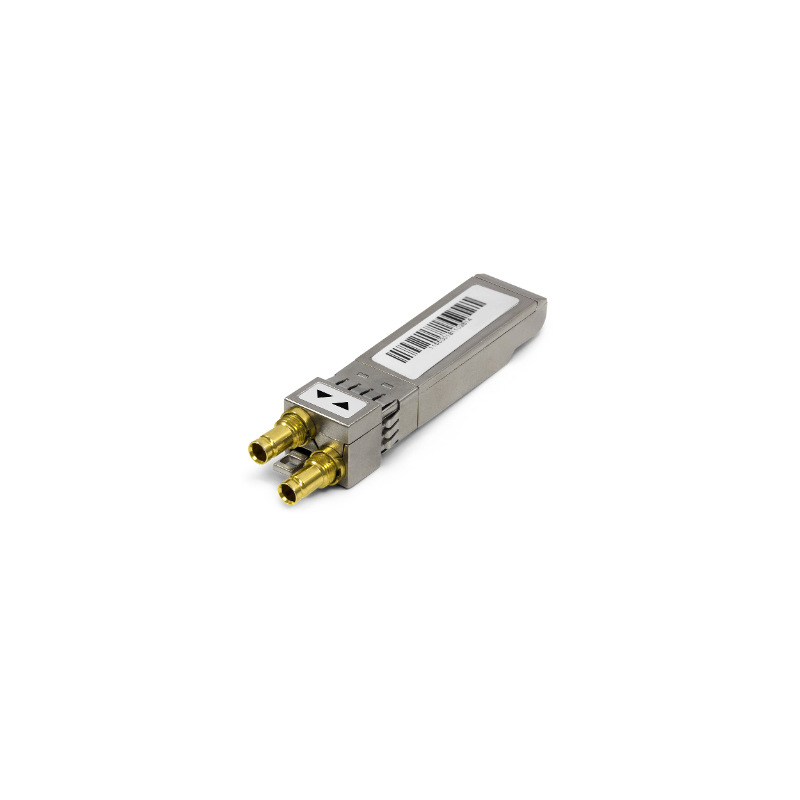

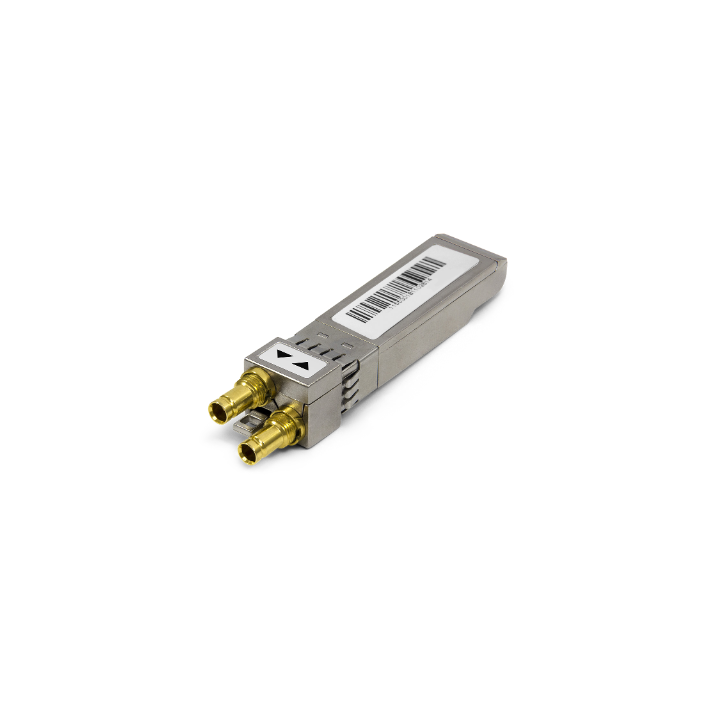

Transceiver SFP video Lynx 3G/HD/SD
Il transceiver coassiale OH-TR-SDI è un'opzione inseribile completamente integrata per alcuni prodotti LYNX Technik. Questo consente di convertire la porta SFP I/O in fibra integrata inclusa nei prodotti per accettare ora segnali SDI elettrici.
Il modulo supporta i segnali SDI 270Mbit, 1.5Gbit e 3Gbit conformi agli standard SMPTE 424M, 292M, 259M.
Le connessioni SDI elettriche sono effettuate utilizzando connettori DIN 1.0/2.3.
Caratteristiche
- Transceiver SFP coassiale per segnali SDI 270Mbit, 1.5Gbit, 3Gbit
- Supporto degli standard SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
- Converte le porte I/O in fibra SDI integrate in porte I/O elettriche SDI
- Per l'uso con le gamme di prodotti yellobrik, Series 5000 e greenMachine
- Connettori DIN 1.0/2.3
- Inseribile e sostituibile a caldo
- Senza piombo e conforme RoHS



Specifiche



Ingresso SDI (RX)



Standard video

Funzionamento multi-standard da 270Mbit/s a 3Gbit/s secondo SMPTE 424M, SMPTE 292M, SMPTE 259M,

DVB-ASI (270Mbit)

Connessione

DIN 1.0/2.3

Impedenza

75Ω

Perdita di ritorno in ingresso

Larghezza di banda 0 -1.5G = 18 IRL (tipico)
Larghezza di banda 1.5-3G = 13 IRL (tipico)

Jitter

270Mbit = 0.2 UI

1.5Gbit = 0.3 UI

3Gbit = 0.35 UI

Lunghezza del cavo (Belden 1694A)

270Mbit = 350m

1.5Gbit = 170m

3Gbit = 110m

Uscita SDI (TX)



Standard video

Funzionamento multi-standard da 270Mbit/s a 3Gbit/s secondo SMPTE 424M, SMPTE 292M, SMPTE 259M,

DVB-ASI (270Mbit)

Connessione

DIN 1.0/2.3

Impedenza

75Ω

Perdita di ritorno in uscita

Larghezza di banda 0 -1.5G = 27 IRL (tipico)
Larghezza di banda 1.5-3G = 13 IRL (tipico)

Jitter aggiuntivo

270Mbit = 15 ps (p-p)

1.5Gbit = 18 ps (p-p)

3Gbit = 20 ps (p-p)

Meccanica



Dimensioni (escluso connettore - (tip))

57mm x 13.4mm x 12.4mm

Peso

50g

Piedinatura del connettore SFP

MSA



Modulo SFP video 3G/HD/SD, ricetrasmettitore, connettori DIN 1.0/2.3. Si applica una commissione di ristoccaggio del 20% su tutti i resi dei prodotti.
