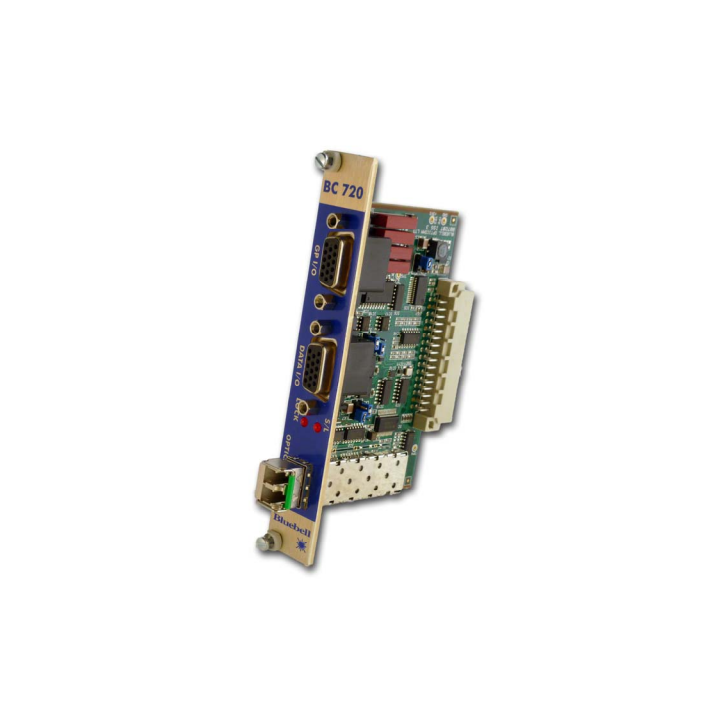

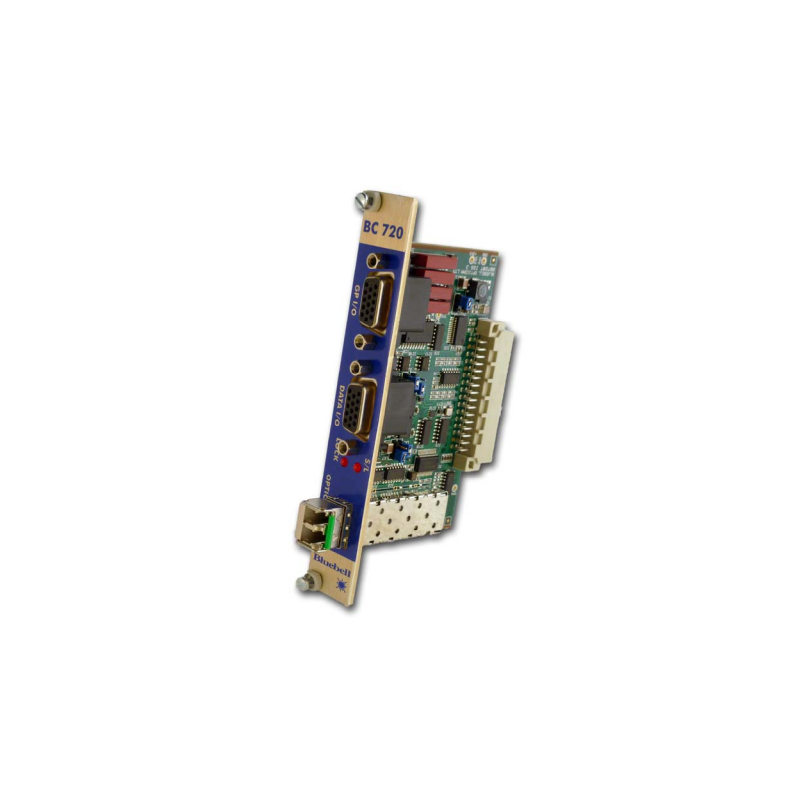

Bluebell Mehrkanal-GPI- und Multiformat-Daten-Transceiver-Karte
Doppelfaser-Multimode-GPI- und Daten-Transceiver-Karte mit LC-Steckverbindern

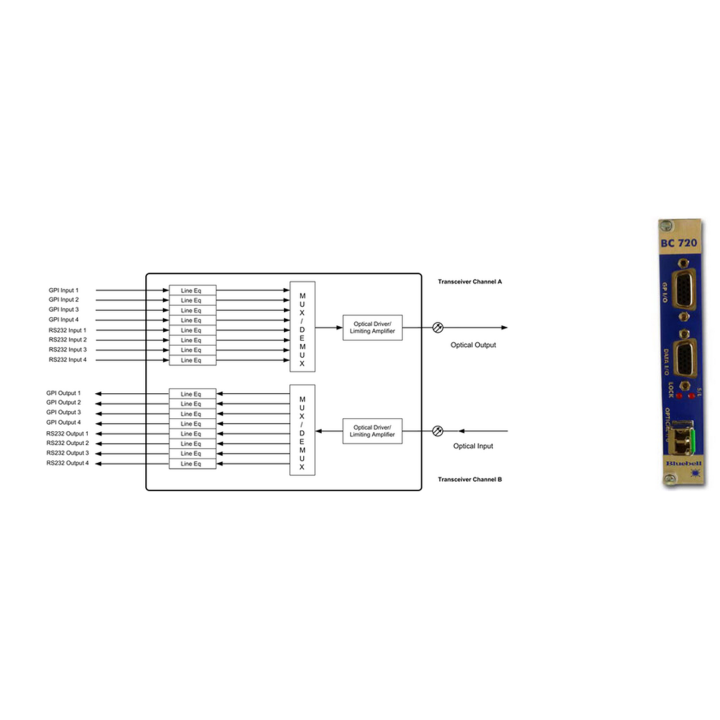

BC720 GPI- und Daten-Transceiver-Karte GPI, RS232, RS422/485 Der BC720 ist eine Transceiver-Karte zur Übertragung und zum Empfang von 4 unabhängigen GPIO-Signalen plus 4 RS232- oder RS422/485-Signalen über ein Glasfaserkabel unter Verwendung zweier unabhängiger Wellenlängen.
Die 4 GPIO-Eingangssignale sind TTL-Eingänge mit den 4 GPIO-Ausgängen, die über einen isolierten Relaiskontakt bereitgestellt werden.
Der BC720 funktioniert auch im gemischten Modus und ermöglicht RS232- zu RS422/485-Verbindungen, wodurch externe Moduskonverter überflüssig werden.
Alle Bluebell-Karten sind darauf ausgelegt, maximale Signalweg-Integrität zu bewahren und einen hervorragenden jitterfreien optischen Transport zu bieten.
Der BC720 ist in Multimode- und Singlemode-Varianten verfügbar, um jeder Glasfaseranwendung gerecht zu werden.
Der BC720 belegt einen einzigen Steckplatz im 19"-Rack-Montage-Chassis BC100-3RU, das bis zu 15 Einzelsteckplatz-Karten aufnehmen kann.
Diese Doppelfunktionalität ermöglicht die Übertragung oder den Empfang von bis zu 30 Videokanälen von einem einzigen 3RU-Chassis.
Signal- und Kartenüberwachung wird durch SNMP-Überwachung in der BM101-Netzwerkkarte realisiert.
Die GP-Output-Alarme können auch über das BM100-Modul ausgelöst werden. Für eigenständige Anwendungen kann der BC720 in einem robusten Einzelgehäuse untergebracht werden.



Spezifikation



Elektrischer Eingang



Steckverbinder

15-poliger D-Sub-Steckverbinder

Nummer

4 GPIO-Eingänge auf TTL-Niveau

Betriebsmodus



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Vollduplex 1 x RS422 Vollduplex

3) RS422/485

1 x RS485 Halbduplex 1 x RS422/485 Vollduplex

Elektrischer Ausgang



Steckverbinder

15-poliger D-Sub-Steckverbinder

Nummer

4 GPIO-Ausgänge über isolierten Relaiskontakt 4 RS232-Ausgänge 1 differentielle RS422-Ausgang

Betriebsmodus



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Vollduplex 1 x RS422 Vollduplex

3) RS422/485

1 x RS485 Halbduplex 1 x RS422/485 Vollduplex

Optischer Ein-/Ausgang



Steckverbinder*

2 x SC/PC Buchse Siehe Bestellinformationen

Optische Leistung

-15 dBm @ 1310 nm Multimode -6 dBm @ 1310 nm Singlemode

Empfindlichkeit

> – 26 dBm

Allgemeine Kartenspezifikationen

Tiefe:

60 mm

Breite:

20 mm 4TE

Höhe:

129 mm (3RU)

Gewicht:

100 g

Betriebstemperatur:

-30 bis +70 ºC

Stromversorgung:

2,5 W

Signaldetektion:

LED leuchtet bei Signalverlust

Konformität



EMI/RFI:

Konform mit Richtlinie 89/336/EWG

Elektrisch:

Konform mit EN 61000-6-1, EN61000-6-2

Lasersicherheit

Konform mit Laser-Klasse 1-Produkt 24 CFR 1040.10 & 1040.11

RoHS:

Konform mit Richtlinie 2002/95/EG
* Siehe Bestellinformationen
Schlüssel
/xx
Verwenden Sie /RC für GPI-Relais geschlossen = GPO geschlossen
Verwenden Sie /RP für GPI-Relais geschlossen = GPO offen
** Die Karte kann auch im gemischten Modus arbeiten, bei dem sich RS232-Signale an einem Ende mit entfernten Geräten verbinden, die im RS485- (oder RS422-) Modus arbeiten.
