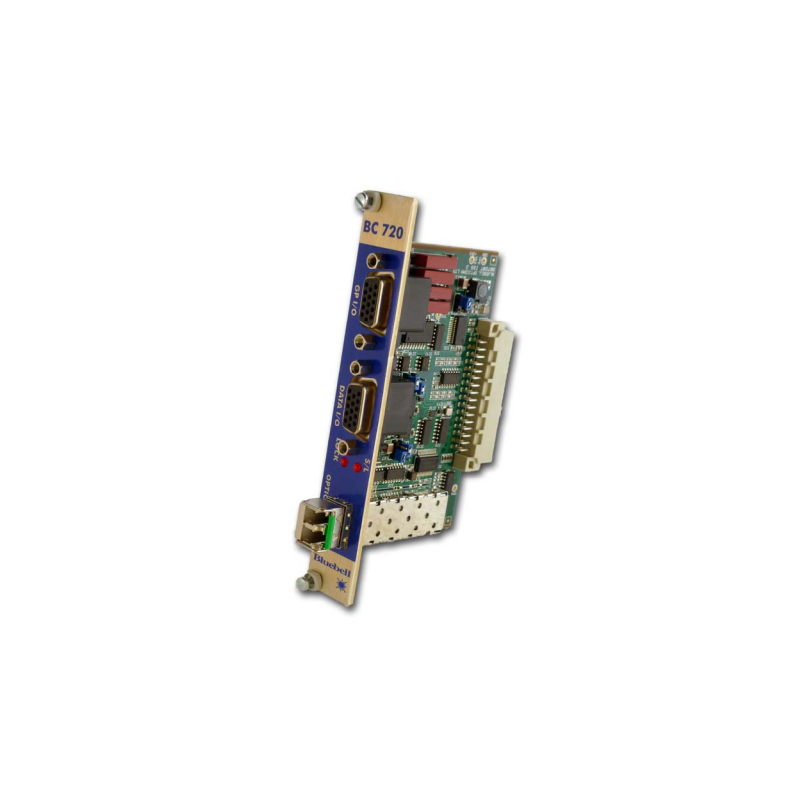

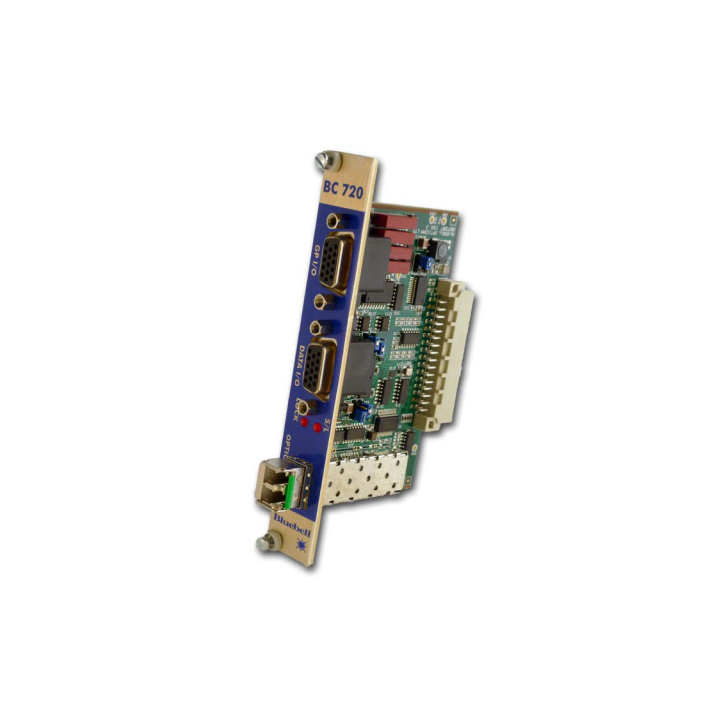

Bluebell BC720M/xx - Multichannel GPI and Multiformat Data Transceiver Card

1011912
Bluebell BC720M/xx - Multichannel GPI and Multiformat Data Transceiver Card
Bluebell BC720M/xx - Multichannel GPI and Multiformat Data Transceiver Card
Bluebell BC720M/xx - Multichannel GPI and Multiformat Data Transceiver Card
Bluebell BC720M/xx - Multichannel GPI and Multiformat Data Transceiver Card
Multimode Fibre Multichannel GPI and Multiformat Data Transceiver Card
... scopri di più
Prezzi Visuals
834,90 CHF IVA escl.

902,53 CHF IVA inclusa

Su ordinazione
  • Consegna
    • Spedito entro 2-3 settimane
  • Ritiro in negozio
    • Disponibile in 2-3 settimane

Scheda ricetrasmettitore multicanale GPI e dati multiformato Bluebell
Scheda ricetrasmettitore GPI e dati multimodo a doppia fibra con connettori LC

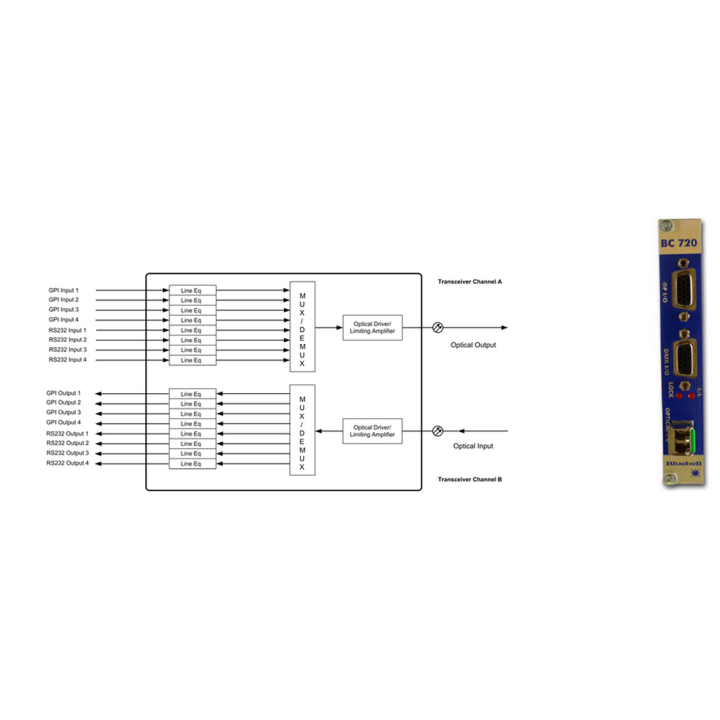

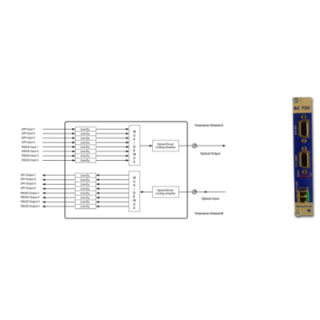

Scheda ricetrasmettitore BC720 GPI e dati GPI, RS232, RS422/485 Il BC720 è una scheda ricetrasmettitore che consente la trasmissione e la ricezione di 4 segnali GPIO indipendenti più 4 segnali di livello RS232 o RS422/485 tramite un cavo in fibra ottica utilizzando due lunghezze d'onda indipendenti.
I 4 segnali di ingresso GPIO sono ingressi di livello TTL con le 4 uscite GPIO fornite tramite un contatto relè isolato.
Il BC720 funzionerà anche in modalità mista consentendo di stabilire collegamenti RS232 verso RS422/485, eliminando così la necessità di convertitori di modalità esterni.
Tutte le schede Bluebell sono progettate per mantenere la massima integrità del percorso del segnale, offrendo un eccellente trasporto ottico senza jitter.
Il BC720 è disponibile in varianti multimodo e monomodo per adattarsi a qualsiasi applicazione in fibra.
Il BC720 occupa un singolo slot nello chassis di montaggio rack 19" BC100-3RU che può contenere fino a 15 schede a slot singolo.
Questa doppia funzionalità consente di trasmettere o ricevere fino a 30 canali video da un singolo chassis 3RU.
Il monitoraggio del segnale e della scheda viene realizzato attraverso il monitoraggio SNMP nella scheda di rete BM101.
Gli allarmi GP-Output possono essere attivati anche tramite il modulo BM100. Per applicazioni standalone, il BC720 può essere alloggiato in un robusto case individuale.



Specifica



Ingresso elettrico



Connettore

Connettore D sub a 15 pin

Numero

4 ingressi GPIO di livello TTL

Modalità operativa



1) RS232**

4 x RS232

2) RS422/485

2 x RS485 Full Duplex 1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex 1 x RS422/485 Full Duplex

Uscita elettrica



Connettore

Connettore D sub a 15 pin

Numero

4 uscite GPIO tramite contatto relè isolato 4 uscite di livello RS232 1 uscita differenziale di livello RS422

Modalità operativa



1) RS232

4 x RS232

2) RS422/485

2 x RS485 Full Duplex 1 x RS422 Full Duplex

3) RS422/485

1 x RS485 Half Duplex 1 x RS422/485 Full Duplex

Ingresso/Uscita ottica



Connettore*

2 x SC/PC femmina Vedere le informazioni per l'ordine

Potenza ottica

-15 dBm @ 1310 nm multimodo -6 dBm @ 1310 nm monomodo

Sensibilità

> – 26 dBm

Specifiche generali della scheda

Profondità:

60 mm

Larghezza:

20 mm 4TE

Altezza:

129 mm (3RU)

Peso:

100 g

Temperatura di funzionamento:

-30 a +70 ºC

Alimentazione:

2,5 W

Rilevamento del segnale:

LED acceso in caso di perdita del segnale

Conformità



EMI/RFI:

Conforme alla direttiva 89/336/CEE

Elettrico:

Conforme alle norme EN 61000-6-1, EN61000-6-2

Sicurezza laser

Conforme al prodotto laser di classe 1 24 CFR 1040.10 & 1040.11

RoHS:

Conforme alla direttiva 2002/95/CE
* Vedere le informazioni per l'ordine
Chiave
/xx
Utilizzare /RC per relè GPI chiuso = GPO chiuso
Utilizzare /RP per relè GPI chiuso = GPO aperto
** La scheda può anche funzionare in modalità mista dove i segnali RS232 a un'estremità si collegano a un'apparecchiatura remota che funziona in modalità RS485 (o RS422).
